PLC主要由什么构成

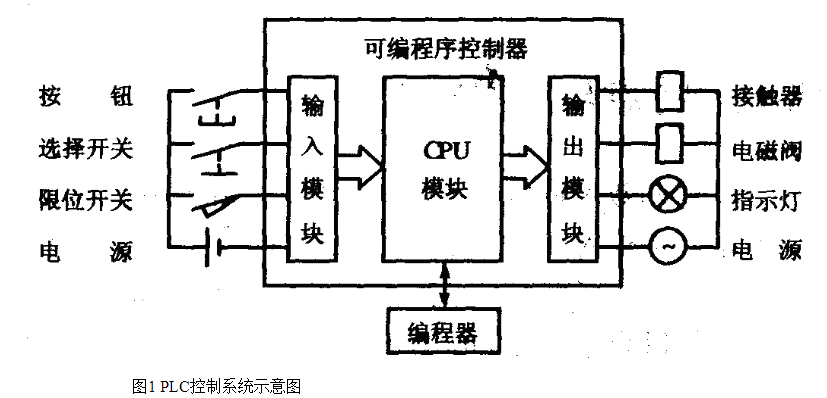

PLC主要由CPU模块、输入模块、输出模块和编程器组成（见图1），有的PLC还可以配备特殊功能模块，用来完成某些特殊的任务。

1．CPU模块

CPU模块主要由微处理器（CPU芯片）和存储器组成。在PLC控制系统中厂CPU模块相当于人的大脑，它不断地采集输入信号，执行用户程序，刷新系统的输出；存储器用来储存程序和数据。

2.I/O模块

输入（1nput）模块和输出（Output）模块简称为I／O模块，它们是系统的眼、耳、手、脚，是联系外部现场设备和CPU模块的桥梁。

输入模块用来接收和采集输入信号，开关量输入模块用来接收从按钮；选择开关、数字拨码开关、限位开关、接近开关、光电开关、压力继电器等过来的开关量输入信号；模拟量输入模块用来接收电位器、测速发电机和各种变送器提供的连续变化的模拟量电流、电压信号。

开关量输出模块用来控制接触器、电磁阀、电磁铁、指示灯、数字显示装置和报警装置等输出设备，模拟量输出模块月手来控制调节阀、变频器等执行装置。

CPU模块的工作电压一般是5V，而PLC的输入／输出信号电压一般较高，如直流24V和交流220V。从外部引入的尖峰电压和干扰噪声可能损坏CPU模块中的元器件，或使PLC不能正常工作。在I／O模块中，用光耦合器、光电晶闸管、小型继电器等器件来隔离PLC的内部电路和外部的I／O电路，I／O模块除了传递信号外，还有电平转换与隔离的作用。

3．编程器

编程器用来生成用户程序，并用它进行编辑、检查、修改和监视用户程序的执行情况。手持式编程器不能直接输入和编辑梯形图，只能输入和编辑指令表程序，因此又叫做指令编程器。它的体积小，价格便宜，一般用来给小型PLC编程，或者用于现场调试和维护。

使用编程软件可以在计算机的屏幕上直接生成和编辑梯形图、指令表、功能块图和顺序功能图程序，并可以实现不同编程语言的相互转换。程序被编译后下载到PLC，也可以将PLC中的程序上传到计算机。程序可以存盘或打印，通过网络，还可以实现远程编程和传送。

4．电源

PLC一般使用220V交流电源或24V直流电源。内部的开关电源为各模块提供DC 5V，±12V，24V等直流电源。小型PLC一般都可以为输入电路和外部的电子传感器（如接近开关）提供24V直流电源，驱动PLC负载的直流电源一般由用户提供。
