对寄存器操作方法的经验和其总结

发布者:TranquilMind88最新更新时间:2024-07-08 来源: elecfans关键字:寄存器  操作方法  STM32  函数库 手机看文章 扫描二维码
随时随地手机看文章

接触了一阵子的STM32函数库,使用起来挺方便的,但是很少有处理器会有函数库,大部分情况下还是要自己来对寄存器进行操作,所以还是不要生疏了对寄存器的操作。


对寄存器的操作有时候要考虑对其不同的位进行先后顺序不同的设置,因为这样可能达不到预期的效果,这个不太好总结,但是对寄存器操作的方法是固定的。


在这之前,首先要明白逻辑运算符(! && ||)和位运算符(<< >> ~ | ^&)的区别,对寄存器的操作使用的是位运算符,逻辑运算符一般用于在程序中判断逻辑中使用。

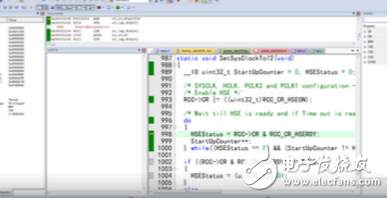

对寄存器操作方法的经验和其总结

例如 定义一个8位的寄存器(0xf0是寄存器的地址):

#defineREG0xFF

1)对单个的位进行赋值

(1)将寄存器REG的第5位置“1”

REG|=(1<< 5);

(2)将寄存器REG的第5位清零

REG&=~(1<< 5);

(3)将寄存器REG的第3和第5位置“1”

REG|=(1<< 5) | (1 << 3);

(4)将寄存器REG的第3和5位清零

REG&=~((1<< 5) | (1 << 3) );

该段总结如下:

将某位置1,移位取反后使用位运算'|'

将某位置0,移位取反后,使用位运算'&'


2)直接赋值

(1)将寄存器REG的1、2、3、5、7位置“1”

REG=0x5E;

(即给寄存器REG1赋值为10101110,这种方法多在初始化中使用)

(2)分别将寄存器REG的1、3、5、7位置“1”,0、2位置“0”

u8temp;

tmep=REG;

temp&=~0x01;//等价于 temp &=~(1<<0)  将第0位清零

temp|=(1<< 1);

temp&=~(1<< 2);

temp|=(1<< 3);

temp|=(1<< 5);

temp|=(1<< 7);

REG=temp;
