if(CRCValue != uwExpectedCRCValue)

{

printf('nr CRC wrong valuenr');

}

else

{

printf('nr CRC right valuenr');

}

HAL_Delay(2000);

/* USER CODE END WHILE */

/* USER CODE BEGIN 3 */

}

/* USER CODE END 3 */

}

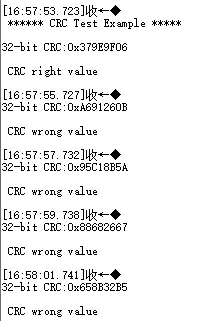

六、查看打印

串口打印功能查看 STM32CubeMX学习笔记（6）——USART串口使用

通过调用 HAL_CRC_Calculate() 函数得到的，每次清除DR寄存器。

通过调用 HAL_CRC_Accumulate() 函数得到的，每次会使用的DR寄存器的结果来进行本次计算。

七、注意事项

用户代码要加在 USER CODE BEGIN N 和 USER CODE END N 之间，否则下次使用 STM32CubeMX 重新生成代码后，会被删除。

[1] [2]

关键字：STM32CubeMX CRC 引用地址：STM32CubeMX学习笔记（22）——CRC接口使用

上一篇：STM32CubeMX学习笔记（23）——通用定时器接口使用（输入捕获测量脉宽）
下一篇：STM32CubeMX学习笔记（21）——DAC接口使用（输出模拟音频波形）

推荐阅读最新更新时间：2026-03-12 00:56

STM32CubeMX学习笔记（22）——CRC接口使用

一、CRC简介 CRC(Cyclic Redundancy Check)，即循环冗余校验，是一种根据网络数据包或计算机文件等数据产生简短固定位数校验码的一种信道编码技术，主要用来检测或校验数据传输或者保存后可能出现的错误。它是利用除法及余数的原理来作错误侦测的。在数据传输过程中，无论传输系统的设计再怎么完美，差错总会存在，这种差错可能会导致在链路上传输的一个或者多个帧被破坏(出现比特差错，0变为1，或者1变为0)，从而接受方接收到错误的数据。为尽量提高接受方收到数据的正确率，在接收方接收数据之前需要对数据进行差错检测，当且仅当检测的结果为正确时接收方才真正收下数据。检测的方式有多种，常见的有奇偶校验、因特网校验和循环冗余校验等
