西门子博途中顺控器的使用指令

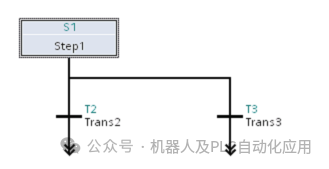

定义：  步骤  顺控器的任务分为多个单独的步。  在这些步中，可定义 CPU  在某些已定义条件下要执行的指令。  在执行程序期间，会连续执行各个步。  下图显示了步的图形表示： 定义：  转换条件  转换条件包含将顺控器从一步切换到下一步的条件。  在转换条件中定义的所有条件都得到满足后，该转换条件才有效。  如果满足了转换条件中的条件，则它将切换到下一步。  因此将取消激活属于该转换条件的步，并激活下一步。  下图显示了转换条件的图形表示： 定义：  选择分支  如果某步后跟多个转换条件，则选择分支的入口点位于此处。  选择分支是一种“或” 运算，包含多个并行分支，每个并行分支都以一个转换条件开始。  如果同时满足位于不同分支开头的多个转换条件，则离左侧最远的转换条件始终具有最高优先级。  下图显示了选择分支的图形表示：

  定义：  跳转  跳转是指从一个转换条件转换到顺控器内的任何步。  除了可使您重新运行顺控器的部分外，跳转还可使您重复执行 GRAPH FB  顺控器的部分。  跳转和跳转目标都表示为箭头。  下图显示了跳转的图形表示：   用户现已熟悉 GRAPH FB  编程的所有必需元素。  插入步和转换条件  要插入其它步，请按以下步骤操作：

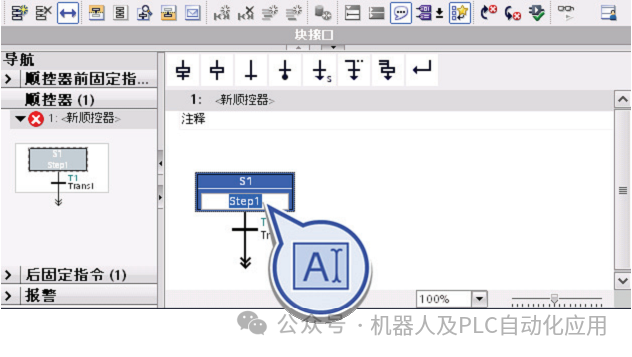

1.    将步“Step1”重命名为“Home”。

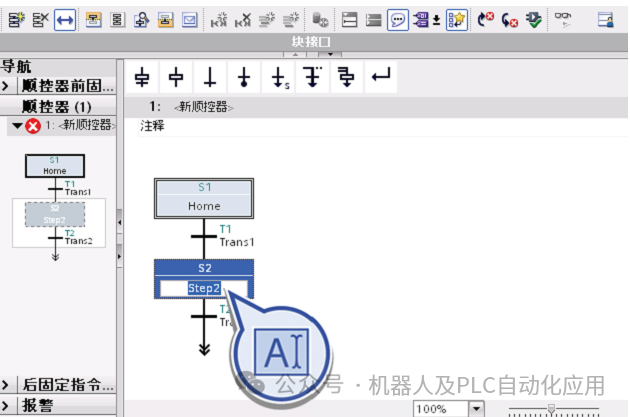

2.   通过右键单击分支的结尾并从快捷菜单中选择“插入元素”>“步和转换条件”来添加其它步和转换条件。

  3.   将步“Step2”重命名为“Fill recipe ingredients”。  请注意，顺控器图形表示中其名称长度不得超过 11  个字符。  因此，步 S2  显示为“Fill recipe”。

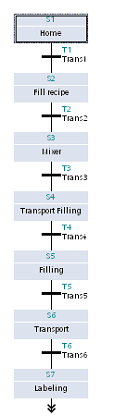

  4.   顺控器还需要五个附加步和转换条件。  要插入这些步，请按步 2 和 3 中的描述进行操作。  按如下方式对步重命名：  –   Step3 > Mixer  –   Step4 > Transport Filling  –   Step5 > Filling  –   Step6 > Transport Labeling  –   Step7 > Labeling  5.   通过单击工具栏上的“保存项目”或通过按 来保存项目。    已成功插入 GRAPH 顺控器中所有必需的步和转换条件。  顺控器的结构如下： 但是，步和转换条件仍不包含任何针对转换条件的动作或条件。  如果现在调用顺控器，那么将从初始步“S1 Home” 开始连续启动所有步，而不会对 CPU  的输入和输出条件有任何影响。
