SIMATIC S7-1500数据块介绍其应用

数据块（DB）介绍

(1)数据块(DB)简介

数据块用于存储用户数据及程序中间变量。新建数据块时，默认状态是优化的存储方式，且数据块中存储的变量是非保持的。数据块占用CPU的装载存储区和工作存储区，与标识存储器的功能类似，都是全局变量，不同的是，M数据区的大小在CPU技术规范中已经定义，且不可扩展，而数据块存储区由用户定义，最大不能超过工作存储区或装载存储区。SIMATICS7-1500 PLC的非优化数据最大数据空间为64KB。而优化的数据块的存储空间要大得多，但其存储空间与CPU的类型有关。

按照功能分，数据块DB可以分为：全局数据块、背景数据块和基于数据类型(用户定义数据类型、系统数据类型和数组类型)的数据块。

(2)全局数据块(DB)及其应用

全局数据块用于存储程序数据，因此，数据块包含用户程序使用的变量数据。一个程序中可以创建多个数据块。全局数据块必须创建后才可以在程序中使用。

以下用一个例题来说明数据块的应用。

【例1】用数据块实现电动机的启停控制。

【解】①新建一个项目，本例为“块应用”，如图1所示：

图1

在项目视图的项目树中，选中并单击“新添加的设备”(本例为PLC_1)→“程序块”→“添加新块”，弹出界面“添加新块”。

②如图2所示：

图2

在“添加新块”界面中，选中“添加新块”的类型为DB，输入数据块的名称，再单击“确定”按钮，即可添加一个新的数据块，但此数据块中没有数据。

③打开“数据块1”，如图3所示：

图3

在“数据块1”中，新建一个变量A，如是非优化访问数据块，其地址实际就是DB1.DBX0.0。

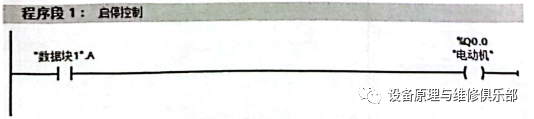

④在“程序编辑器”中，输入如图4 所示的程序，此程序能实现启停控制，保存程序。

图4

数据块创建后，在全局数据块的属性中可以切换有的方式。在项目视图的项目树中，选中并单击数据块1”，单击鼠标右键，在弹出的快捷菜单中，单击“属性”选项，弹出如图5所示的界面，选中“属性”，如果取消“优化的块访问”则切换到“非优化存储方式”这种存储方式与S7-300/400兼容。

图5

如楚”非优化存储方式”，可以使用绝对为式说回该数据块(如 DB1.DBX0.0)，如是“优化存储方式”则只能采用符号方式访问该数据块(如”数据块1“.A)。
