简介
该块表示直流电动机的电气和转矩特性。
该块假设没有电磁能量损失,因此,反电动势和转矩常数具有相同的数值。电机参数可以直接指定,也可以从空载速度和失速转矩中得出。 如果没有关于电枢电感的信息,则可以将此参数设置为一些小的非零值 。
当正电流从电气+端口流向-端口时,正扭矩从机械C端口作用到R端口。
引脚
+端:电压输入正端
-端:电压输入负端
C:扭矩负端
R:扭矩正端
参数

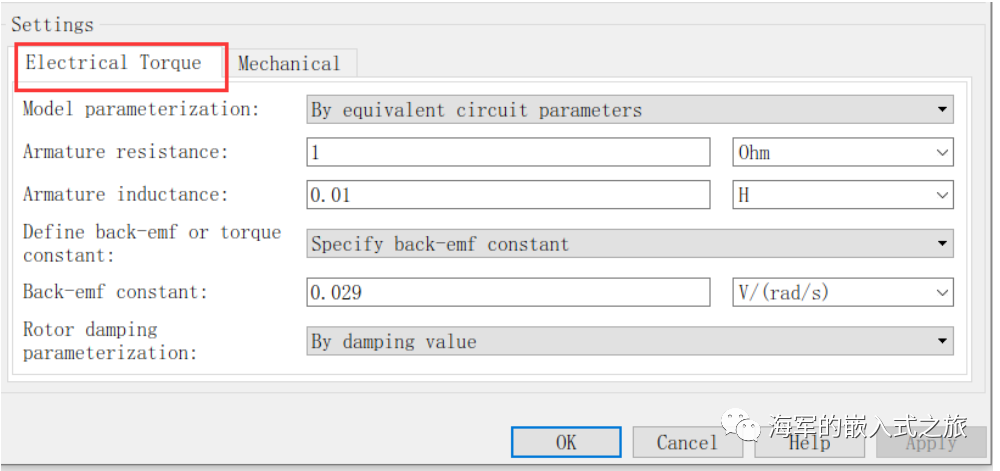

electrical torque(电气转矩)
Model parameterization(模型参数):选择by equivalent circuit parameters
Armature resistance(电枢电阻)
Armature inductance(电枢电感)
Define back-emf or torque constant(反电动势或扭矩常数):选择specify back-emf constant(指定反电动势常量)
Back-emf constant(反电动势常数)
Rotor damping parameterization(转子阻尼参数:选择 By damping value

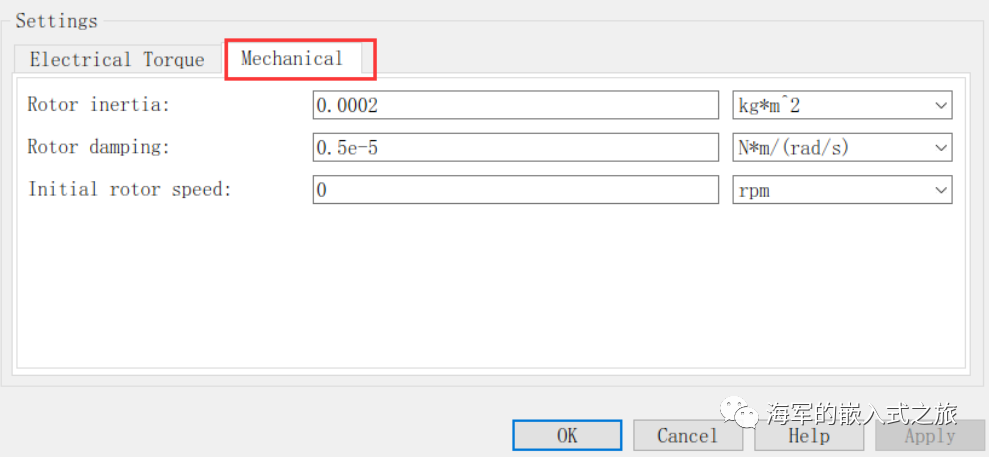

mechanical(机械)
Rotor inertia(转子惯量)
Rotor damping(转子阻尼)
Initial rotor speed(初始转子转速)
搜索名字
Ideal Rotational Motion Sensor

简介
该方框表示理想的机械旋转运动传感器,即将两个机械旋转节点之间的扭矩转换为与角速度或转速。由于该传感器是理想的,因此不考虑惯性,摩擦,延迟,能耗等。
引脚
R:扭矩正端
C:扭矩负端
W:输出转速
A:输出角速度
参数
Initial angle(初始角速度):用不上,不设置。
机械旋转参考点
搜索名字
Mechanical Rotational Reference

简介
该块表示机械旋转参考点,即框架或地面。用它来连接牢固地固定在机架(地面)上的机械旋转端口。仿真必须

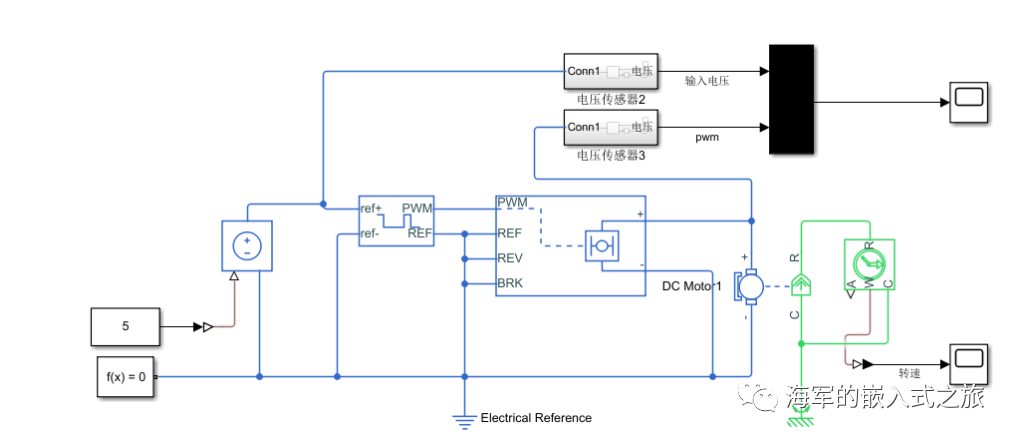

测试电路

参数设置
电机


pwm发生器

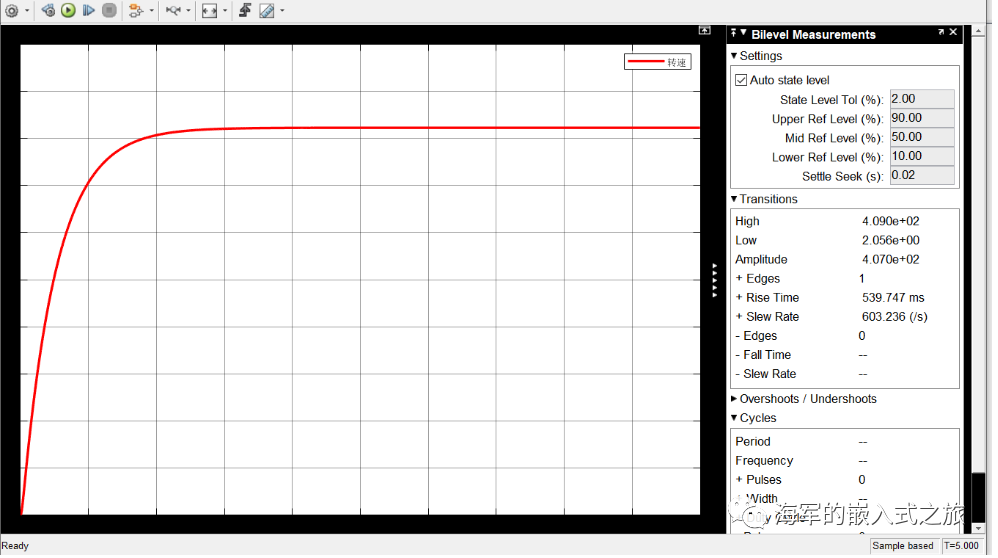

转速波形
