FP5207非同步DC-DC升压转换器,外置MOS大功率升压芯片

发布者:Lihua521最新更新时间:2024-03-21 来源: elecfans关键字:升压芯片 手机看文章 扫描二维码
随时随地手机看文章

poYBAGOcaraAV8U4AAH2upayu2s913.png?imageView2/2/w/1000

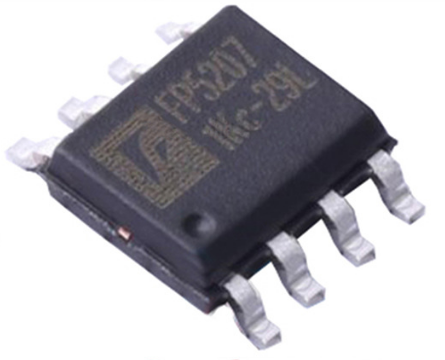

FP5207最大占空比85%,根据mos管选型可实现更大功率,如100W,200W,最大500W。

16.8V大功率筋膜枪专用方案芯片FP5207。

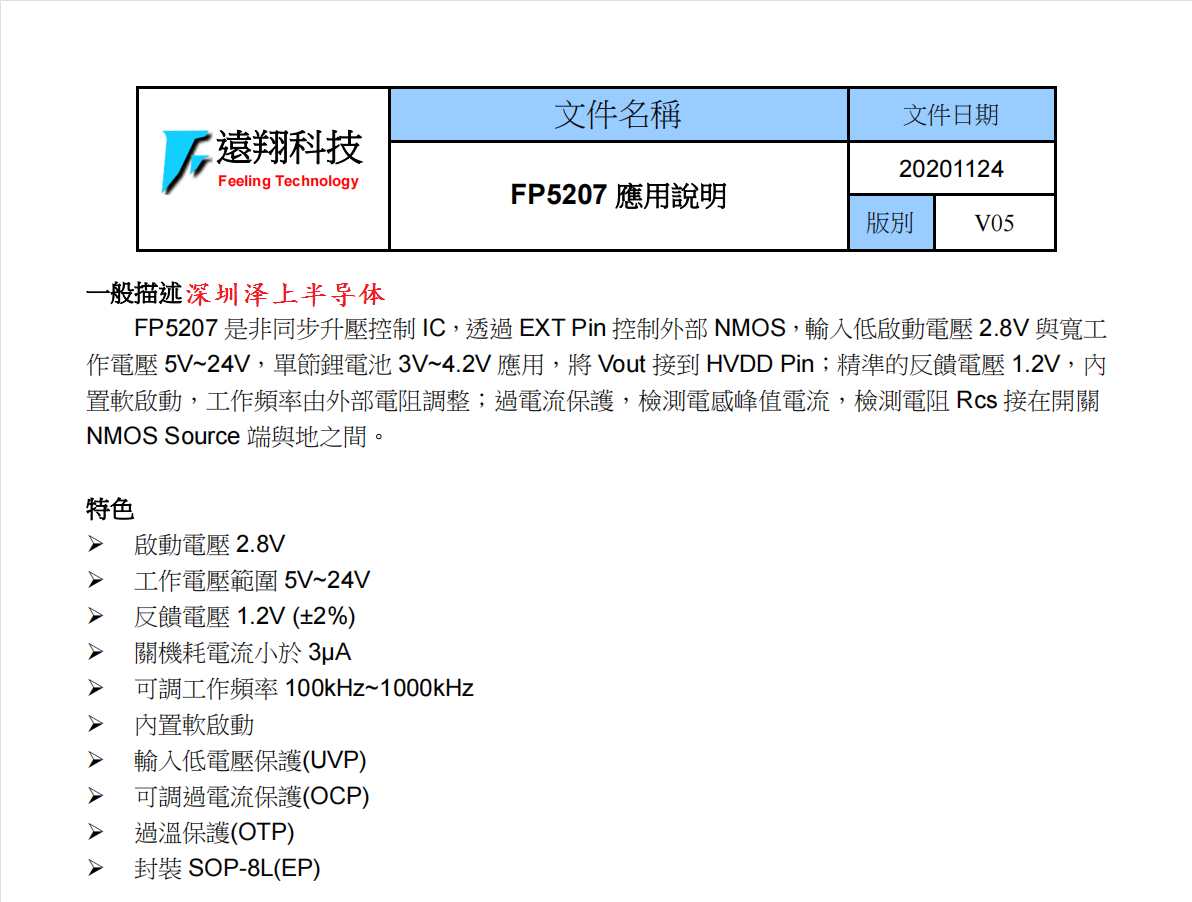

FP5207 是非同步升压控制 IC,透过 EXT Pin 控制外部 NMOS,输入低启动电压 2.8V 与宽工作电压 5V~24V,单节锂电池 3V~4.2V 应用,将 Vout 接到 HVDD Pin;精准的反馈电压 1.2V,内置软启动,工作频率由外部电阻调整;过电流保护,检测电感峰值电流,检测电阻 Rcs 接在开关NMOS Source 端与地之间。

poYBAGOcajmAP-_WAAOqUXi69Ac967.png?imageView2/2/w/1000

➢ 启动电压 2.8V

➢ 工作电压范围 5V~24V

➢ 反馈电压 1.2V (±2%)

➢ 关机耗电流小于 3μA

➢ 可调工作频率 100kHz~1000kHz

➢ 内置软启动

➢ 输入低电压保护(UVP)

➢ 可调过电流保护(OCP)

➢ 过温保护(OTP)

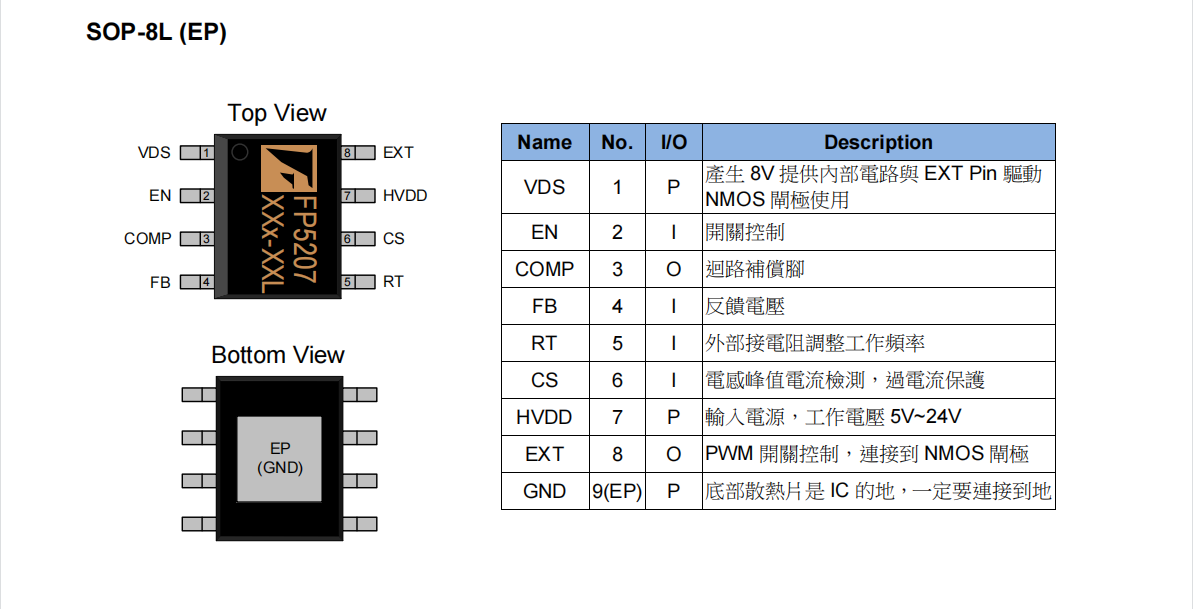

封装 SOP-8L(EP)

poYBAGOcakSAAOERAAIIibI5U3Y008.png?imageView2/2/w/1000
