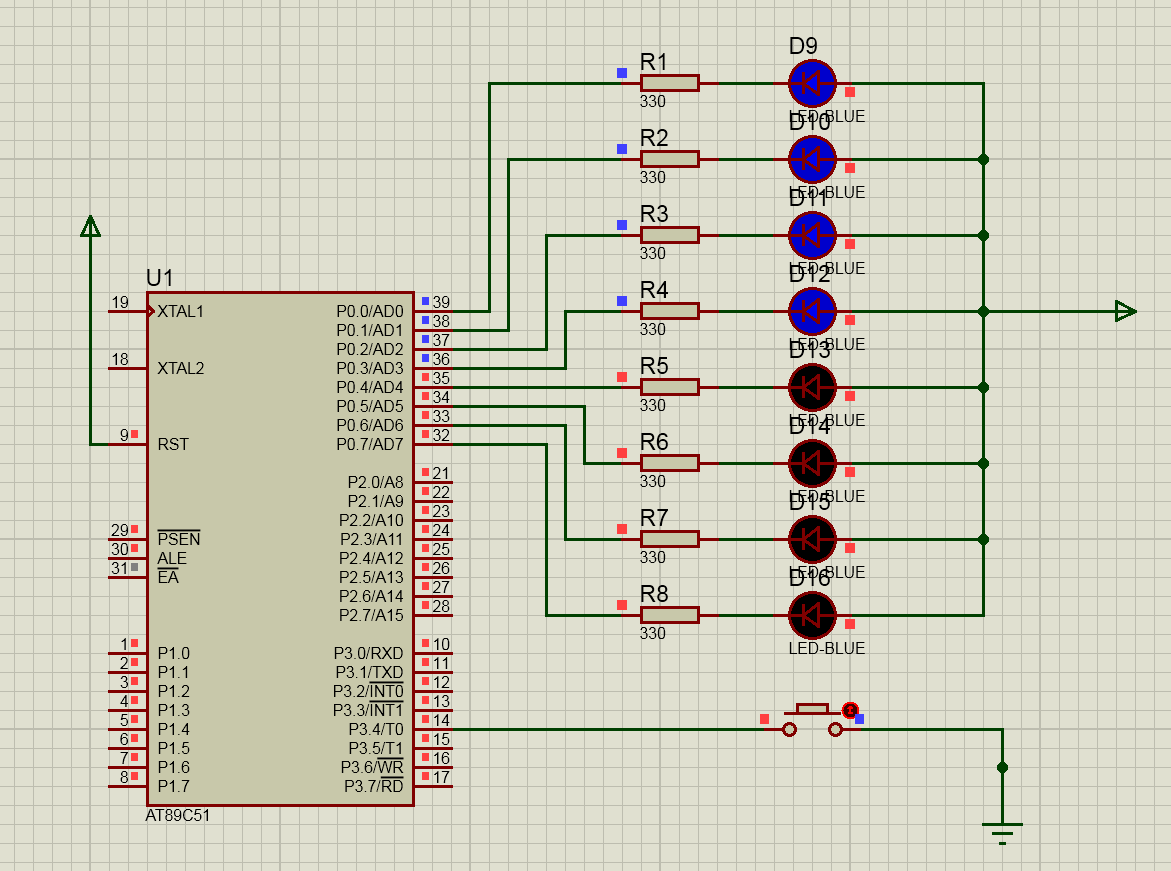

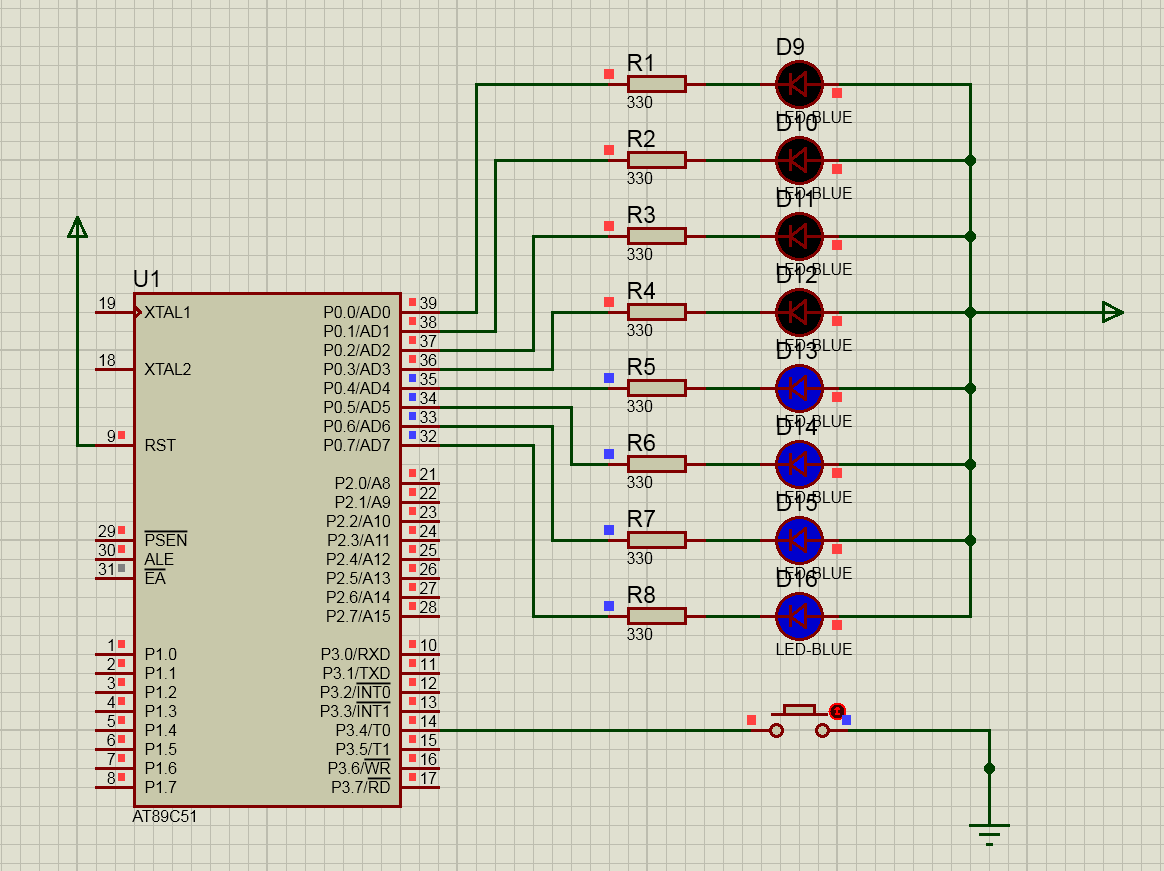

效果说明：

定时器中断:通过单片机计数使程序执行

一秒中断一次，中断发生时高四位亮一秒，中断发生后又回到主程序

#include

unsigned int i;

void delay()//延时子函数

{

i=1000000;

while(i--);//执行一次大概要一毫秒这里给它一秒就是中断发生时高四位亮一秒

}

//中断初始化

void zhongduan1()

{

ET0 = 1;//启动计数器中断开关

EA = 1;//总开关

定时器的核心在这

TMOD = 0x09;

TH0 = 0x0D8;

TL0 = 0x0F0;

TR0 = 1;//启动定时器

}

void main()//主函数

{

zhongduan1();//中断初始化

while(1)//while死循环，主程序一直执行，也就是点亮低四位一直亮，中断发生时就跳出执行中断函数程序，中断发生后又回到主程序

{

P0 = 0xf0;//点亮低四位

}

//中断程序也就是中断后要执行的程序

void zhongduan() interrupt 1

{

i++;

if(i == 10)//让中断函数再循环10再执行其程序

{ i = 0;

P0 = ~0xf0;//高四位亮

delay();//延时子函数调用变现为中断发生时所要执行程序的时间

TH0 = 0x0D8;

TL0 = 0x0F0;

}
