《linux驱动：s3c2410_ts/s3c2440_ts模块加载流程》

前言

通过分析s3c2410_ts/s3c2440_ts模块加载流程，分析linux驱动中的总线-设备-驱动模型以及输入子系统框架。

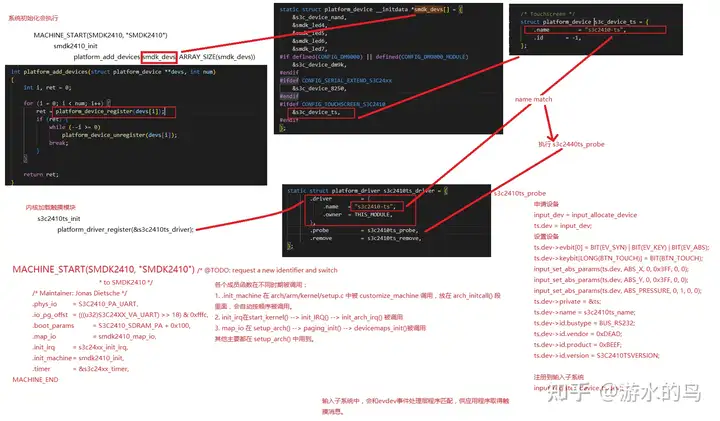

主要流程分析图示

s3c2440_ts 主要流程分析

系统初始化

MACHINE_START(SMDK2410,'SMDK2410')

MACHINE_START(SMDK2410, 'SMDK2410') /* @TODO: request a new identifier and switch

    * to SMDK2410 */

/* Maintainer: Jonas Dietsche */

.phys_io = S3C2410_PA_UART,

.io_pg_offst = (((u32)S3C24XX_VA_UART) >> 18) & 0xfffc,

.boot_params = S3C2410_SDRAM_PA + 0x100,

.map_io = smdk2410_map_io,

.init_irq = s3c24xx_init_irq,

.init_machine = smdk2410_init,

.timer = &s3c24xx_timer,

MACHINE_END

将上面的宏展开：

static const struct machine_desc __mach_desc_SMDK2410

 __attribute_used__

 __attribute__((__section__('.arch.info.init'))) = {

 .nr = MACH_TYPE_SMDK2410, /* architecture number */

 .name = 'SMDK2410', /* architecture name */

 /* Maintainer: Jonas Dietsche */

 .phys_io = S3C2410_PA_UART, /* start of physical io */

 .io_pg_offst = (((u32)S3C24XX_VA_UART) >> 18) & 0xfffc,

 .boot_params = S3C2410_SDRAM_PA + 0x100, /* tagged list */

 .map_io = smdk2410_map_io, /* IO mapping function */

 .init_irq = s3c24xx_init_irq,

 .init_machine = smdk_machine_init,

 .timer = &s3c24xx_timer,

}

MACHINE_START主要是定义了'struct machine_desc'的类型，放在 section('.arch.info.init')，是初始化数据，Kernel 起来之后将被丢弃。各个成员函数在不同时期被调用：

1. init_machine 在 arch/arm/kernel/setup.c 中被 customize_machine 调用，放在 arch_initcall() 段里面，会自动按顺序被调用；

2. init_irq在start_kernel() -> init_IRQ() -> init_arch_irq() 被调用；

3. map_io 在 setup_arch() -> paging_init() -> devicemaps_init()被调用；

其他主要都在 setup_arch() 中用到；

smdk2410_init

static void __init smdk2410_init(void)

{

        s3c24xx_fb_set_platdata(&smdk2410_lcd_cfg);

platform_add_devices(smdk2410_devices, ARRAY_SIZE(smdk2410_devices));

smdk_machine_init();

}

smdk_machine_init

void __init smdk_machine_init(void)

{

/* Configure the LEDs (even if we have no LED support)*/

s3c2410_gpio_cfgpin(S3C2410_GPF4, S3C2410_GPF4_OUTP);

s3c2410_gpio_cfgpin(S3C2410_GPF5, S3C2410_GPF5_OUTP);

s3c2410_gpio_cfgpin(S3C2410_GPF6, S3C2410_GPF6_OUTP);

s3c2410_gpio_cfgpin(S3C2410_GPF7, S3C2410_GPF7_OUTP);

s3c2410_gpio_setpin(S3C2410_GPF4, 1);

s3c2410_gpio_setpin(S3C2410_GPF5, 1);

s3c2410_gpio_setpin(S3C2410_GPF6, 1);

s3c2410_gpio_setpin(S3C2410_GPF7, 1);

if (machine_is_smdk2443())

smdk_nand_info.twrph0 = 50;

s3c_device_nand.dev.platform_data = &smdk_nand_info;

#ifdef CONFIG_TOUCHSCREEN_S3C2410

set_s3c2410ts_info(&s3c2410_ts_cfg);

#endif

platform_add_devices(smdk_devs, ARRAY_SIZE(smdk_devs));

s3c2410_pm_init();

}

platform_add_devices

int platform_add_devices(struct platform_device **devs, int num)

{

int i, ret = 0;

for (i = 0; i < num; i++) {

ret = platform_device_register(devs[i]);

if (ret) {

while (--i >= 0)

platform_device_unregister(devs[i]);

break;

}

}

return ret;

}

platform_device_register注册smdk_devs数组中的各设备

static struct platform_device __initdata *smdk_devs[] = {

&s3c_device_nand,

&smdk_led4,

&smdk_led5,

&smdk_led6,

&smdk_led7,

#if defined(CONFIG_DM9000) || defined(CONFIG_DM9000_MODULE)

    &s3c_device_dm9k,

#endif

#ifdef CONFIG_SERIAL_EXTEND_S3C24xx

    &s3c_device_8250,

#endif

#ifdef CONFIG_TOUCHSCREEN_S3C2410

&s3c_device_ts,

#endif

};

自此，s3c_device_ts设备被注册到平台总线。

内核加载触摸模块

编译进内核加载驱动

编译内核设置，make menuconfig

Symbol: TOUCHSCREEN_S3C2410 [=y]                                                                                                                                           │

  │ Prompt: S3C2410/S3C2440 touchscreens                                                                                                                                       │

  │   Defined at drivers/input/touchscreen/Kconfig:14                                                                                                                          │

  │   Depends on: !S390 && INPUT && INPUT_TOUCHSCREEN                                                                                                                          │

  │   Location:                                                                                                                                                                │

  │     -> Device Drivers                                                                                                                                                      │

  │       -> Input device support                                                                                                                                              │

  │         -> Generic input layer (needed for keyboard, mouse, ...) (INPUT [=y])                                                                                              │

  │           -> Touchscreens (INPUT_TOUCHSCREEN [=y])

然后make uImage，将s3c2410_ts驱动编译进内核，系统启动便会加载，即执行驱动的s3c2410ts_init函数。

驱动被加载调用其初始化函数s3c2410ts_init

static int __init s3c2410ts_init(void)

{

// init_MUTEX(&gADClock);

return platform_driver_register(&s3c2410ts_driver);

}

s3c2410ts_driver结构体

static struct platform_driver s3c2410ts_driver = {

       .driver         = {

       .name   = 's3c2410-ts',

       .owner  = THIS_MODULE,

       },

       .probe          = s3c2410ts_probe,

       .remove         = s3c2410ts_remove,

};

自此，s3c2410_ts驱动被注册到平台总线。

平台总线-设备-驱动模型

s3c2410_ts设备通过platform_device_register注册到平台总线。

s3c2410_ts驱动通过platform_driver_register注册到平台总线。

在总线层处，调用s3c2410_ts驱动的probe函数。

调用s3c2410_ts驱动的probe函数的过程

platform_driver_register->

driver_register->

bus_add_driver->

driver_attach->

bus_for_each_dev->

__driver_attach->

driver_probe_device->

really_probe->

drv->probe(dev)

__driver_attach（kernel 2.6.22）

static int __driver_attach(struct device * dev, void * data)

{

struct device_driver * drv = data;

/*

* Lock device and try to bind to it. We drop the error

* here and always return 0, because we need to keep trying

* to bind to devices and some drivers will return an error

* simply if it didn't support the device.

*

* driver_probe_device() will spit a warning if there

* is an error.

*/

if (dev->parent) /* Needed for USB */

down(&dev->parent->sem);

down(&dev->sem);

if (!dev->driver)

driver_probe_device(drv, dev);

up(&dev->sem);

if (dev->parent)

up(&dev->parent->sem);

return 0;

}

__driver_attach（kernel 3.4）

static int __driver_attach(struct device *dev, void *data)

{

struct device_driver *drv = data;

/*

* Lock device and try to bind to it. We drop the error

* here and always return 0, because we need to keep trying

* to bind to devices and some drivers will return an error

* simply if it didn't support the device.

*

* driver_probe_device() will spit a warning if there

* is an error.

*/

if (!driver_match_device(drv, dev))

return 0;

if (dev->parent) /* Needed for USB */

device_lock(dev->parent);
