一个单片机调试小工具的编程思路

一、概述

在平时编写STM32单片机代码时，我们经常会遇到某一个函数或某一个变量需要反复调试的情况，而常用的方法只能是在源码修改并下载至单片机调试。反复这样不仅麻烦，而且反复烧写单片机对其FLASH也有影响，因此就考虑编写一款小工具，可以实现：

1）通过串口控制单片机执行我们期望的函数，同时函数参数最大支持5个，其参数类型支持char、short、int、float及其无符号类型和相应的指针，不支持long及double。

2）对于含有对字符串及数组操作的函数，需要通过数组传值后，在调用函数时写入该变量地址才能实现对这些变量的操作。支持函数返回值得显示。

3）支持对全局变量进行任意的修改。

4）支持十进制与十六进制切换.

5）通讯超时自动重传或关闭串口。建议配合KEIL一起使用，效果更好。本软件使用C#编写，运行环境为NET 4.5。先让大家看看效果，感兴趣的话可以继续往下看：

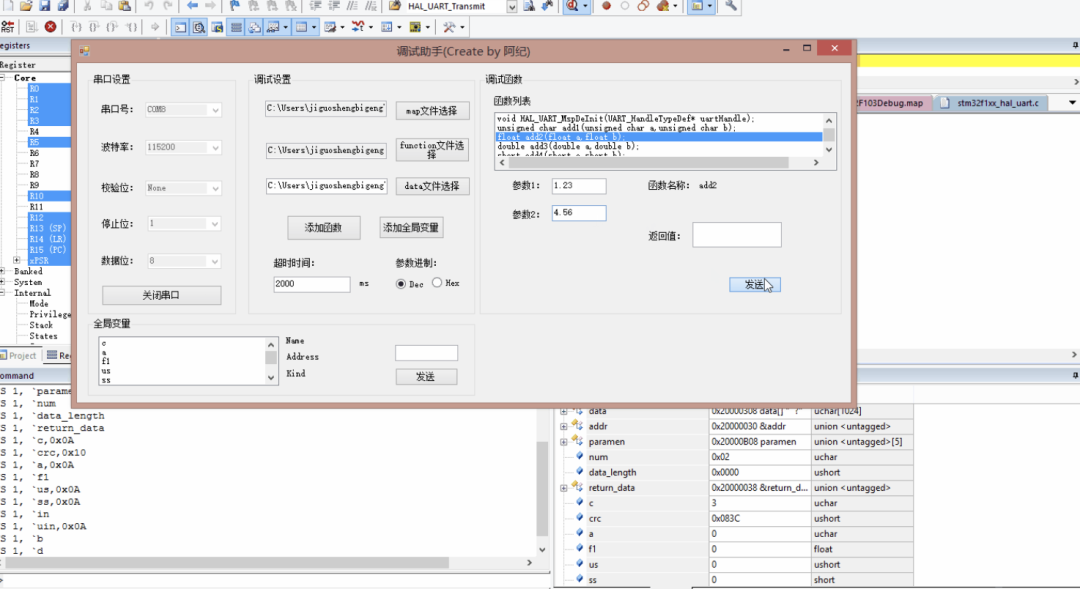

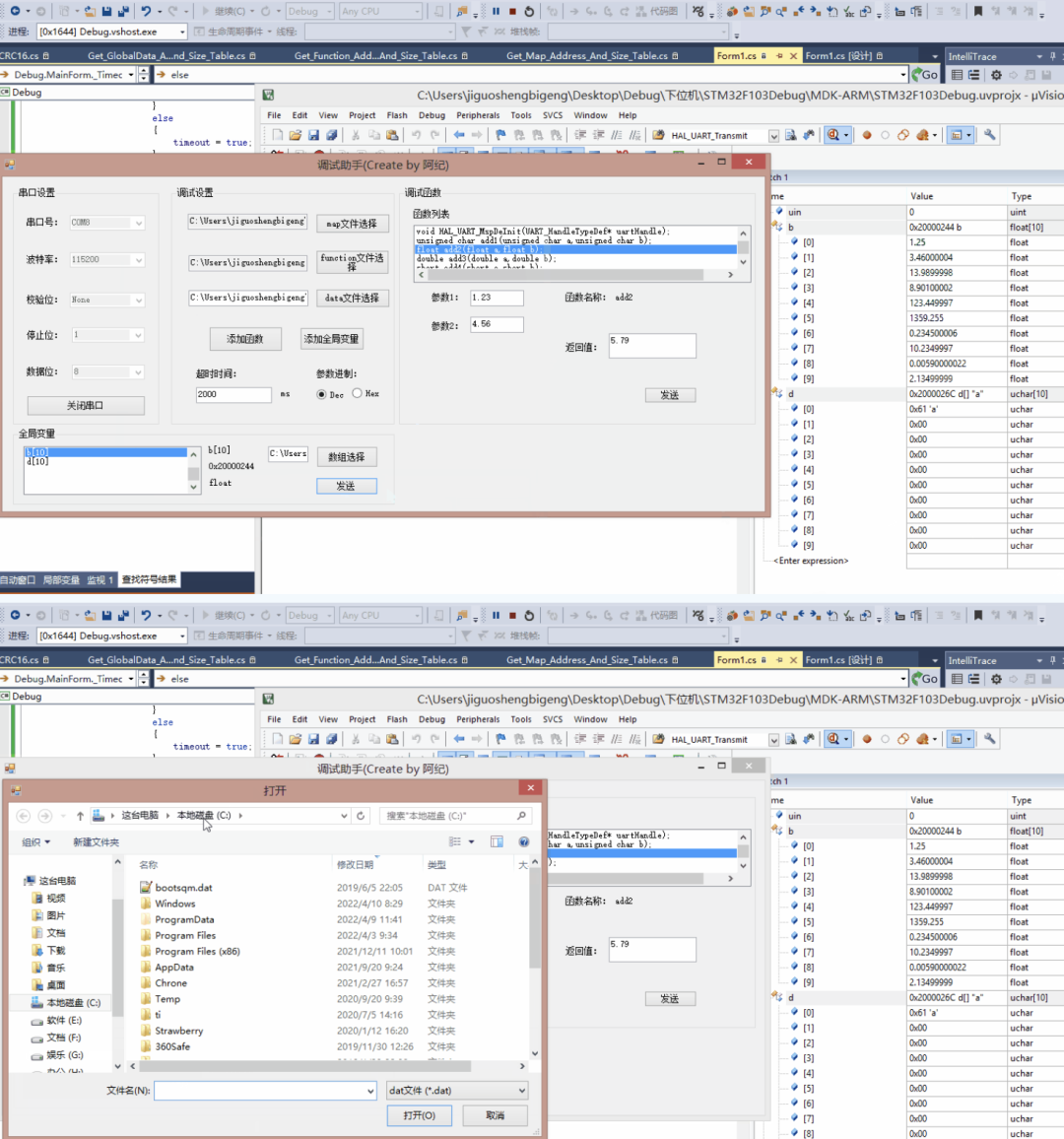

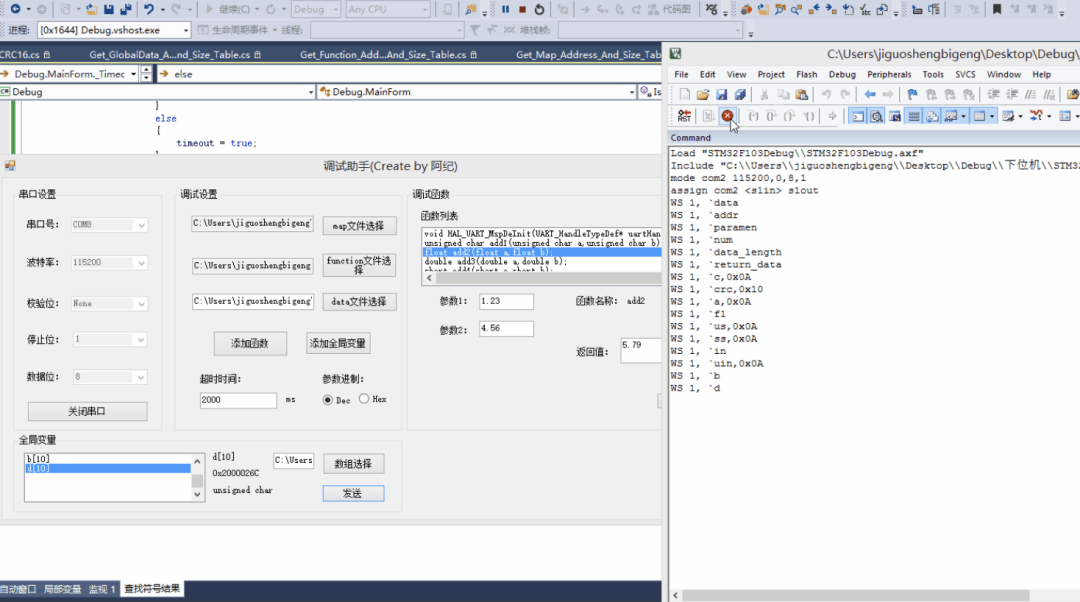

1. 上位机调试设置2.函数调用

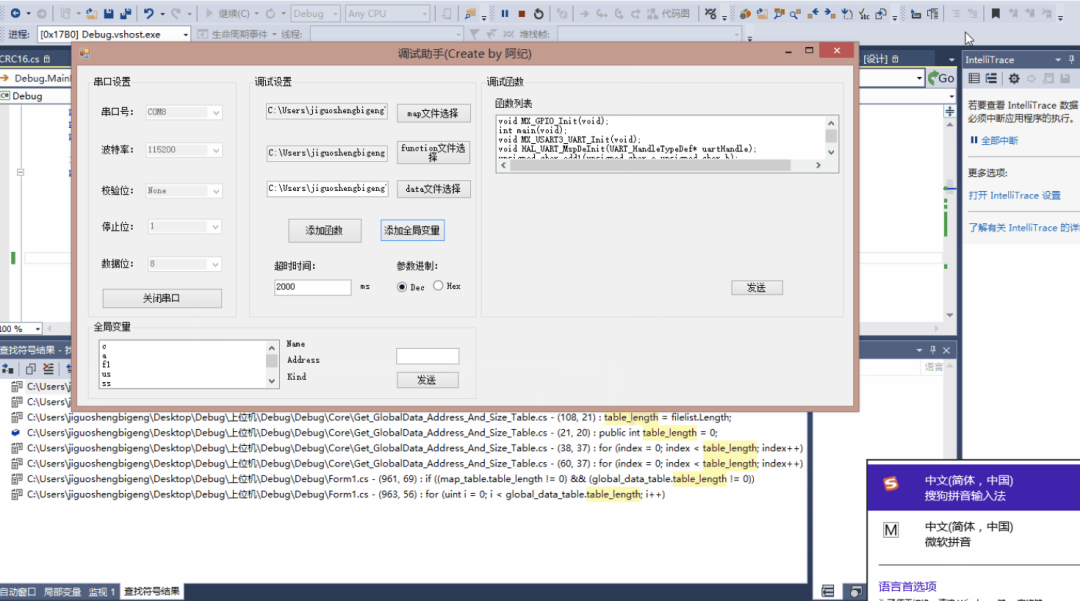

   3.全局变量的写入 4.通讯超时处理

二、上位机的处理 2.1 原理 在使用keil编译STM32后，我们会在.hex文件的同一个文件夹中发现一个.map文件。这个.map文件包含了源码中函数与全局变量的地址、大小、优化等信息。这里贴一个简化的.map文件给大家看一下：
