颠覆性创新：TSN让数据驱动的制造业走得又“快”又“稳”！

图源：Freepik

时间敏感网络（Time-Sensitive Networking，TSN）的本质是一组IEEE 802.1标准，实现了精确的同步和调度流量，使以太网能够支持运动控制和安全系统等对时间要求严格的应用。TSN允许各种数据类型（包括人机界面/监控与数据采集、控制信号和信息技术流量）在单一网络上共存，从而简化架构、降低成本、提高运行时间并增强数据透明度。

简单来说，它的目标是让数据像高铁一样按时刻表运行，而不是像普通交通那样容易堵车。TSN不仅仅是对以太网的一次升级，更是工业物联网（IIoT）和数字化转型中不可或缺的基础技术。

01

在现代制造业中TSN为何如此重要？

图1（图源：Freepik）

随着制造商纷纷采用工业物联网（IIoT），对可靠、确定性网络的需求与日俱增。TSN技术解决了工业自动化中的一个关键挑战：即在单个网络上同时传输小数据包和大数据流（如视频信号），并保证传输的定时性和可靠性。

在先进制造环境中，这种能力尤为重要，因为人工智能支持的实时图像分析需要即时数据处理。在这些系统中，自动化决策必须在毫秒内完成，以保持生产效率。当这些系统中出现延迟时，即使是几分之一秒的延迟，结果就是生产线效率降低，运营成本大幅增加。

TSN通过确保时间关键数据在需要时精确到达目的地，消除了这些瓶颈，使制造商能够在实施日益复杂的自动化解决方案的同时保持极佳的生产能力。

02

在制造业数字化转型中
TSN的核心作用

图2（图源：Freepik）

TSN运行在开放系统互连（OSI）模型的第2层（数据链路层），为以太网增加了传统以太网所缺乏的确定性(Determinism)特性。传统以太网更注重灵活性和可扩展性而非定时精度，TSN则能保证低延迟、无抖动的通信，这是运动控制、机器人技术和安全系统等实时工业应用的关键要求。

TSN的确定性在本质上取决于两个IEEE子标准：IEEE 802.1AS（时间敏感应用的定时与同步）和IEEE 802.1Qbv（流量调度的增强）。这些标准协同工作，同步网络设备并优先处理时间关键型数据，为稳健、高性能的工业网络奠定基础。

传统工业网络主要的痛点主要体现在两个方面，即由于不兼容的协议导致的信息孤岛以及标准以太网无法保证实时性，TSN的应用解决了上述问题，在数据驱动的制造业中发挥了关键作用。

1. 实现了IT与OT的深度融合

这是TSN极具革命性的作用。过去，工厂需要两条截然不同的网络，一条是用于控制机器的OT网络（如PROFINET，EtherCAT等现场总线），不仅昂贵且封闭；另一条是用于传输数据、视频和ERP信息的IT网络（标准以太网）。现在，TSN允许在同一根网线上同时传输既有毫秒级延迟要求的“关键控制数据”，也有诸如摄像头视频、云端上传数据等“非关键大数据”，极大地降低了布线成本和网络架构的复杂性，打破了数据壁垒，这种信息技术与工业物联网的融合使之成为工业物联网发展的基石。

2. 提供严格的确定性和低抖动

在高速运动控制（如多轴机器人协作）中，指令不仅要快，而且必须准时。TSN 通过时间感知整形器（TAS，802.1Qbv）技术，将时间划分为一个个微小的“时间槽”。这就好比在高速公路上为救护车（控制数据）开辟了一条专用车道，在特定时间段内，其他车辆（视频流、邮件）禁止驶入，保证了控制指令永远不会被拥堵阻塞。

3. 统一硬件标准，打破厂商锁定

传统工业以太网通常需要专用的ASIC芯片。TSN是基于IEEE的开放标准，这意味着未来的通用交换机、网卡甚至处理器都将原生支持TSN，设备制造商可以更容易地开发互操作性强的产品，降低硬件成本。

03

技术人员必须关注的
TSN核心标准

图3（图源：Freepik）

TSN标准族包含几十个子协议，很容易让人眼花缭乱。但在工业自动化中，并非所有协议都同等重要，其中有三项是整个网络良好运转的核心技术。这三项技术分别解决了实时通信网络“统一时间”、“专用车道”和“全局调度”的问题。

1.网络的脉搏：IEEE 802.1AS精准时钟同步

IEEE 802.1AS是TSN的基石，该标准是IEEE 1588精确时间协议（PTP）的演进版本，能够在TSN 网络中的所有设备间实现微秒级同步。这种精度水平消除了标准以太网网络中常见的时间漂移或抖动。没有它，其他所有调度机制都会失效。在传统设置中，累积的定时差异会干扰数据传输，导致延迟或数据包丢失，这在闭环控制系统等对时间敏感的应用中是不可接受的结果。相比之下，IEEE 802.1AS 确保所有网络元素协同运行，为确定性通信提供稳定的基础。

2. 网络的交通调度员：IEEE 802.1Qbv时间感知整形器

其地位堪比TSN的灵魂，也是让工业以太网具备“确定性”的关键。基于IEEE 802.1AS建立的同步环境，IEEE 802.1Qbv标准通过嵌入在网络交换机中的时间感知整形器（TAS）引入了流量调度。TAS利用时分多址（TDMA）原理为传输关键数据（如运动控制命令或安全信号）分配周期性时隙。在这些预留窗口期间，只允许高优先级流量通过，从而有效地将其与非关键数据流（如视频馈送或诊断日志）隔离开来。

3. 网络的大脑：IEEE 802.1Qcc网络配置与管理

这是TSN能否落地的关键。没有它，TSN只是理论上可行，工程上无法部署。它定义了如何配置这复杂的网络，引入了CNC（集中式网络配置器）的概念，技术人员不再需要去每一台交换机上敲命令行。

04

核心芯片方案推动TSN落地

图4（图源：Freepik）

现在，Linux内核主线已经对TSN的大部分功能提供了支持，使得软件开发门槛大幅降低。当然，TSN不是纯软件能搞定的，必须有硬件MAC层的支持。以前的TSN常常需要昂贵的FPGA来实现。现在，主流芯片厂商如Texas Instruments、NXP、Intel、ADI等已经将TSN功能集成到了通用的MCU和MPU芯片中，例如Texas Instruments的Sitara系列或NXP的i.MX系列。作为TSN的研发人员，选择硬件是工作开始的第一步。

如果是做高性价比网关，首选i.MX RT1180跨界MCU,这是NXP专为工业TSN优化的型号。i.MX RT1180支持实时通信和多种通信协议，是目前市场上少有的集成了千兆交换机和TSN逻辑的MCU，非常适合做小型PLC或工业网关，实现了现有工业系统和工业4.0平台之间的融合，大幅降低了BOM成本。

i.MX RT1180的高效SoC设计包括双核架构，搭载800MHz Arm Cortex-M7和Cortex-M33内核，可协调实时和应用处理任务。片内集成的电源管理IC (PMIC)，专为实现高能效而设计，适合设计功耗为250mW及以上的应用场景。

在其他配置方面，i.MX RT1180支持符合EC/IEEE 60802工业TSN规范的新TSN标准，以及多种工业实时网络协议，包括EtherCAT、PROFINET、Ethernet/IP、CC-Link IE和HSR，同时还提供多达5个千兆网络端口，包括第2层TSN交换机上的4个端口和TSN端点控制器上的1个端口。

此外，i.MX RT1180还是NXP首款带有EdgeLock安全区域的跨界MCU，它能自主管理关键安全功能，如管理信任根、运行时证明、信任配置、安全启动、密钥管理和加密服务等，保护设备免受物理和网络攻击，可简化为工业物联网和智能制造部署可靠的系统层面安全的复杂性。

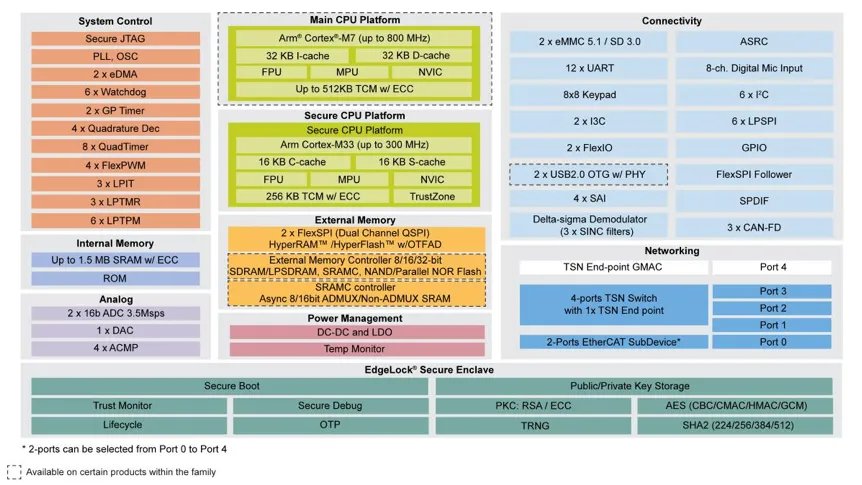

图5：i.MX RT1180跨界MCU系统框图
（图源：NXP）

Texas Instruments在时间敏感型工业通信方面的创新是PRU-ICSS，并且已经将其集成到AM335x、AM437x和AM57x处理器等Sitara系列产品中。

PRU-ICSS提供多功能、可编程的工业以太网和串行现场总线通信，以适应PROFIBUS、PROFINET、EtherCAT、Ethernet/IP、SERCOS III和POWERLINK等协议，能够实现100Mbps的实时以太网数据吞吐量。为了实现工业网络向TSN的演进，Texas Instruments通过添加PRU（可编程实时单元）和加速器升级现有的ICSS（工业通信系统）架构，创建了一个更强大、可扩展的处理解决方案PRU-ICSSG。

如今，Texas Instruments已经将PRU_ICSSG集成到Sitara AM6x处理器中。该处理器具有总共1GHz的实时、确定性PRU处理能力、用于常见以太网处理任务的硬件加速器和增加的高带宽内存，这是一款堪称处理TSN调度神器的产品，它完全卸载了主CPU负担。这款高度整合的新型处理器可提供工业级可靠度，提供引脚兼容的四核和双核Arm Cortex-A53配置，频率高达1.1GHz，完全满足工厂自动化、马达驱动和电网基础设施等应用中快速增长的工业4.0需求。

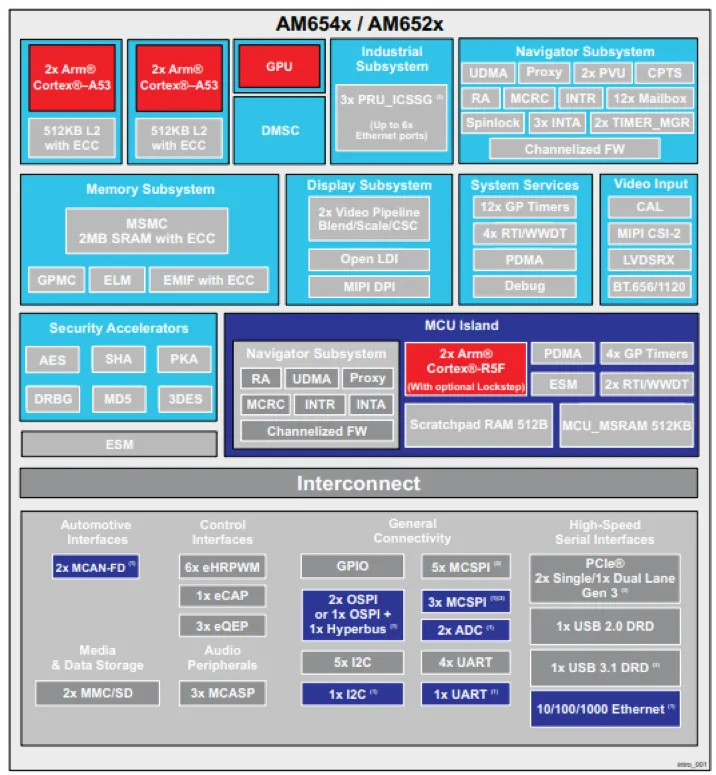

图6：Sitara AM6x处理器系列中AM654x/AM652x产品系统框图（图源：Texas Instruments）

05

本文小结

传统的现场总线和工业以太网面临着可扩展性和互操作性方面的挑战。工业自动化的水平越高对确定性网络的依存度就越高，TSN通过引入确定性能力增强了传统以太网，确保数据传输精确、可靠且可预测。接下来，专有现场总线系统将不断地被TSN所取代。

根据Mobility Foresights预测，2025年，全球工业自动化市场的TSN价值仅为49亿美元，预计到2032年这一数值将达到172亿美元，复合年增长率（CAGR）高达19.7%。这一增长主要受高精度自动化环境中对确定性通信需求日益增长的推动。随着制造商对网络进行现代化改造以支持机器人技术、人工智能和工业物联网（IIoT），TSN将成为自主、灵活和软件定义工厂的骨干。

在工业自动化飞速发展的背景下，TSN作为一项变革性的技术应运而生。对于肩负设计面向未来的数字化制造系统任务的工程师而言，TSN提供了一种极具吸引力的解决方案，能够满足工业4.0及更高阶段的需求。

如今，以千兆以太网交换机、控制器和设备等形式存在的技术已可用于实施所有全新的基于TSN的架构，TSN技术已成为工业自动化领域颠覆性的创新，它的成功应用为寻求全面拥抱数字化的制造商提供了前所未有的机遇。
