以下内容源于朱有鹏《物联网大讲坛》课程的学习，如有侵权，请告知删除。

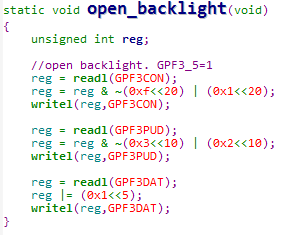

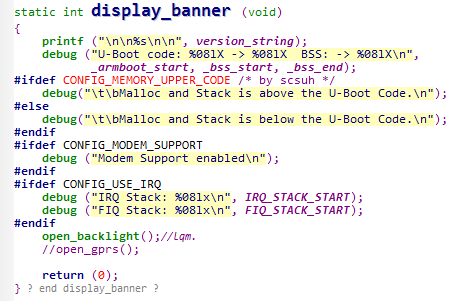

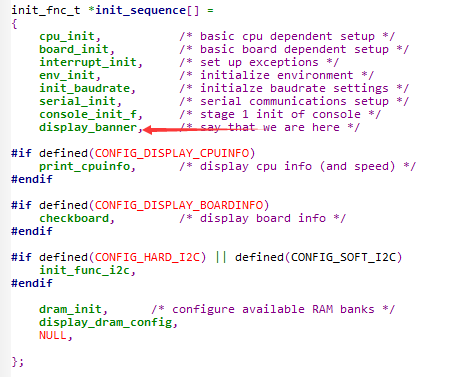

1、在uboot-jiuding/board.c中，init_sequence中的display_banner中的open_backlight函数中，给GPF3_5输出高电平。

注释掉这一句uboot的LCD显示照样正常的，因为后面LCD操作的部分还会再做一遍的。
真正的初始化LCD系统并且显示logo，在start_armboot函数的后段的x210_preboot_init函数中（这个函数在mpadfb.c文件中）；此函数纯粹是九鼎在移植时添加的。如果我们自己移植uboot可以考虑自己去添加。

2、logo显示和LCD屏幕分辨率适配

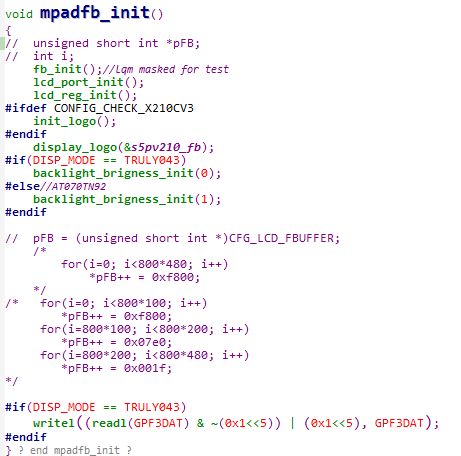

LCD驱动mpadfb.c文件（此文件在uboot/drivers/video目录下）中，有一个函数mpadfb_init()，下面分析此函数。

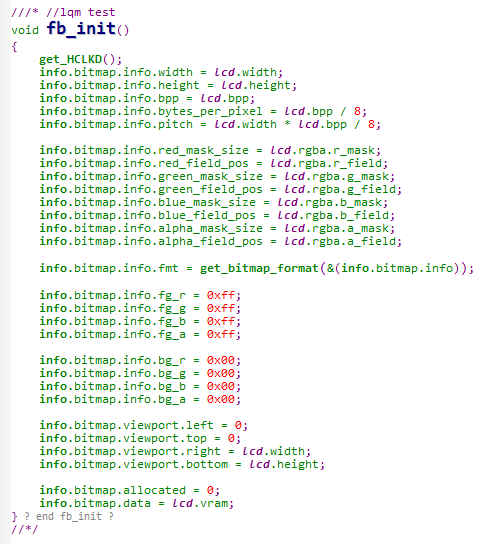

（1）fb_init函数给framebuffer相关的数据结构赋值。

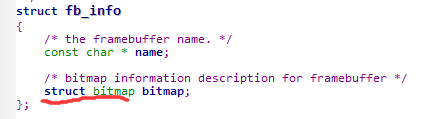

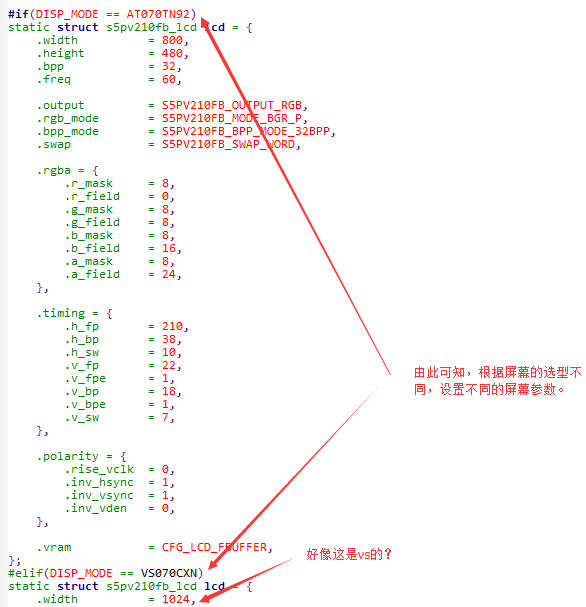

左值的info是一个结构体，这个结构体描述fb驱动中的硬件设备参数的；
右值的lcd是自己定义的一个数据结构，里面的值都是我们人为配置给驱动体系的。

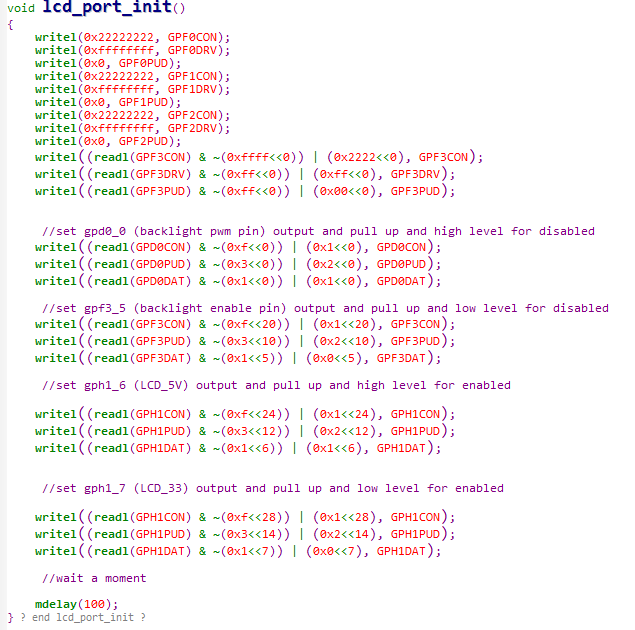

（2）lcd_port_init看是lcd端口的初始化，端口就是GPIO，所以这个函数是在初始化LCD相关的SoC的引脚。

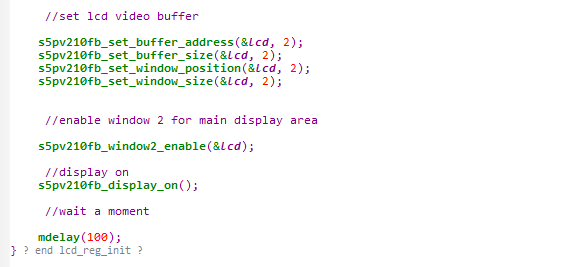

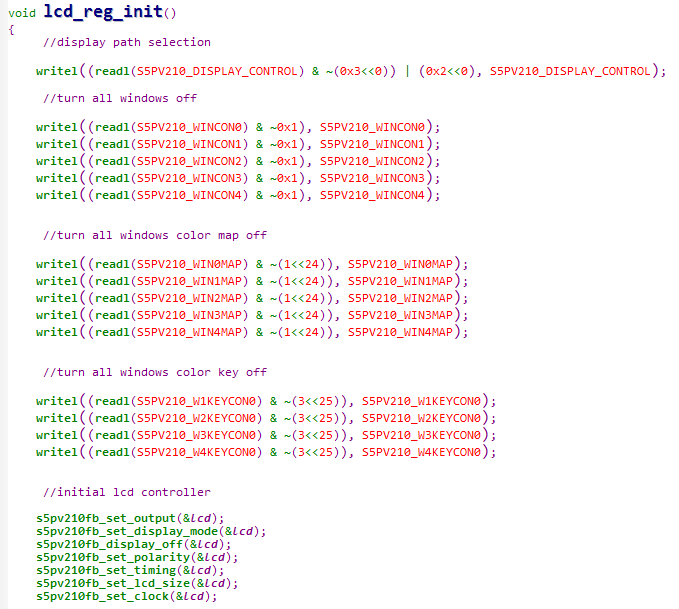

（3）lcd_reg_init是LCD的寄存器的初始化，就是SoC的LCD控制器中的那些寄存器的初始化。

（4）以上三个函数调用执行完后，LCD初始化就结束了。接下来是写东西和开背光。

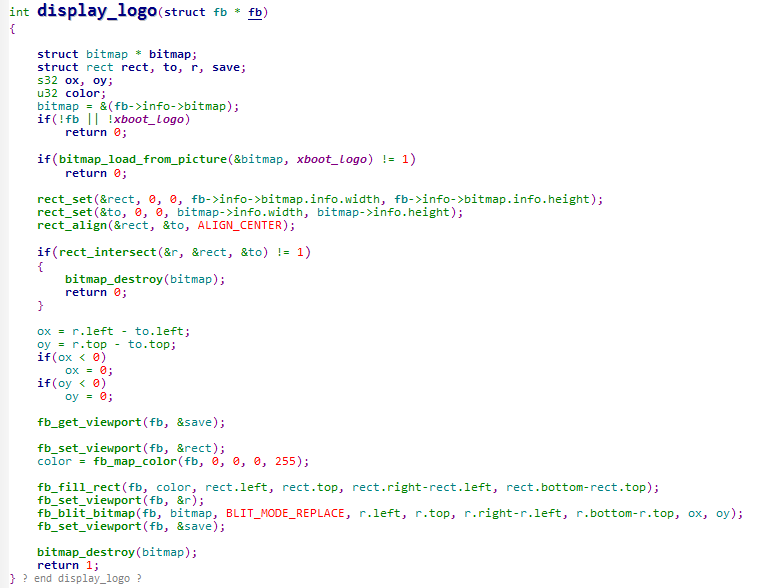

（5）display_logo(&s5pv210_fb);这个函数负责把logo图片写到LCD的fb中去。

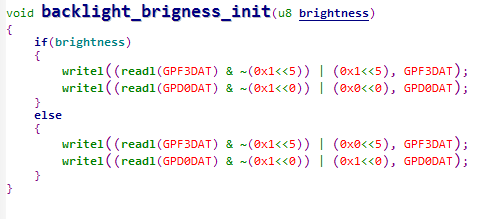

（6）backlight_brigness_init(1);负责开背光。

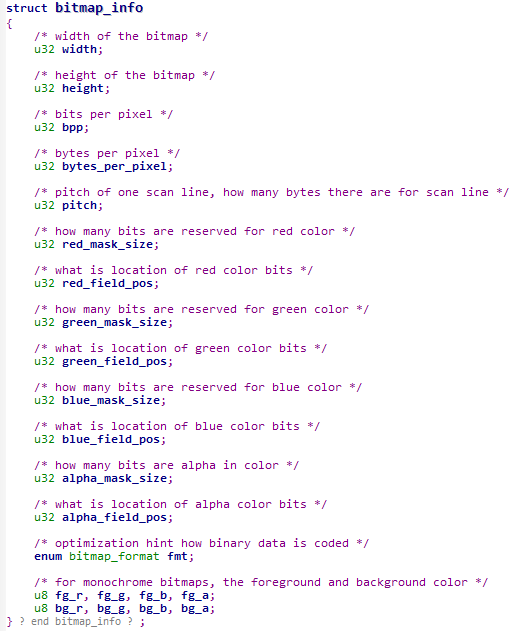

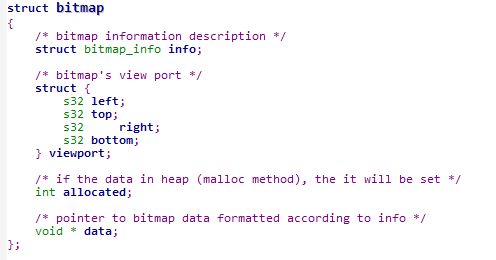

3、上面涉及的结构体
