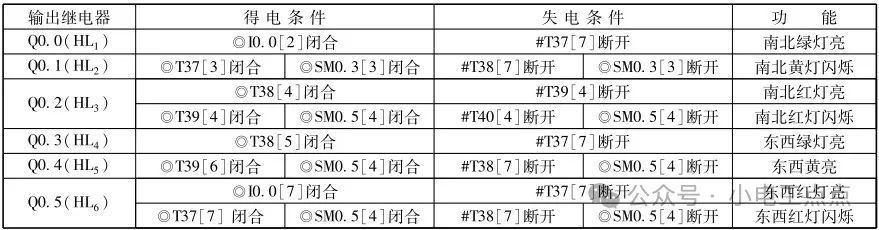

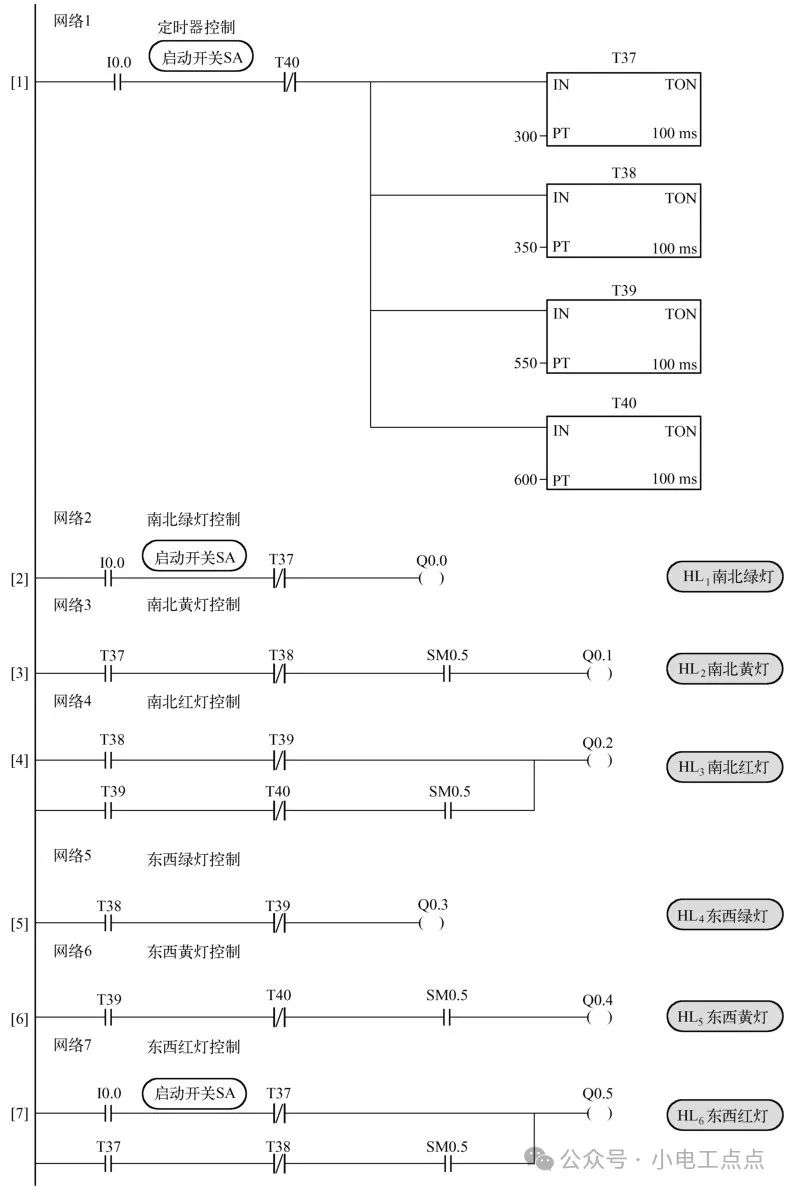

交通信号灯控制PLC的I/O配置、梯形图分享-电子工程世界

a66353be-cf83-11ee-a297-92fbcf53809c.jpg?imageView2/2/w/550

a670d1b0-cf83-11ee-a297-92fbcf53809c.jpg?imageView2/2/w/550

a68776ae-cf83-11ee-a297-92fbcf53809c.jpg?imageView2/2/w/550

关键字：交通信号灯 I 梯形图引用地址：交通信号灯控制PLC的I/O配置、梯形图分享
