基于模糊PID的直流电机Simulink模型的搭建

直流电动机具有启动转矩大、控制性能优等特点。目前直流电机多采用传统的PID控制，PID控制是最早发展起来的控制策略之一。由于其具有算法简单、鲁棒性好和可靠性高等优点，被广泛应用于工业过程控制中。但PID控制适合于可建立精确数学模型的确定性控制系统。

但实际的工业过程控制系统中存在很多非线性或时变的不确定因素，使得PID控制器的参数整定过程繁琐。控制效果也因此而受影响。近些年来。随着现代控制理论、智能控制和计算机技术的飞速发展。出现了很多新型的控制系统。模糊控制就是其中之一。本期带来基于模糊PID的直流电机Simulink模型的搭建。

1、模糊控制

模糊控制作为目前最具实际意义的智能控制方法之一，以模糊集合论、模糊语言变量及模糊逻辑推理为基础。实现一步模糊控制算法的过程：获取被控制量的精确值。将此量与给定值比较得到误差信号，一般选误差信号作为模糊控制器的一个输入量。把误差信号的精确量进行模糊化变成模糊量。误差的模糊量可用相应的模糊语言表示，得到误差的模糊语言集合的一个子集（一个模糊矢量），再由误差和模糊控制规则（模糊算子）根据推理的合成规则进行模糊决策，得到模糊控制量。

2、基于模糊控制的转速调节器设计

直流电机控制系统中，外环转速调节器采用模糊PID控制器．内环电流调节器依然采用传统PID控制器。从理论上讲．模糊控制器的维数越高。控制越精密。但是维数越高。模糊控制规则变得过于复杂，控制算法的实现相当困难。这是目前广泛应用二维模糊控制器的原因所在。

模糊控制输出量确定的过程：

①确定输入与输出变量的模糊子集和论域及其隶属度：

②设计模糊推理关系，确定模糊控制规则，以明确模糊关系矩阵：

③模糊决策，确定输出量在其论域上的模糊矢量：

④模糊判决，即将控制量去模糊化，得到确定的输出变量。进而得到相应的控制表。

代码：

clc;clear;close all;

% 传递函数

Ts = 0.01;

J = 0.01;

b = 0.1;

Ke = 0.01;

Kt = 0.01;

R = 1;

L = 0.5;

syms s;

K = Ke;

num = K;

den = sym2poly((J*s+b)*(L*s+R)+K^2);

sys = tf(num,den);

Plant = c2d(sys,Ts,'zoh');

figure

step(Plant)

title('初始系统响应')

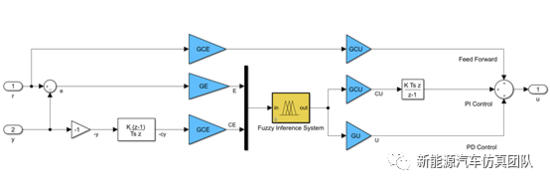

open_system('SimFuzzyPID')

open_system('SimFuzzyPID/Fuzzy PID')

% 设计传统的 PID 控制

open_system('SimFuzzyPID/PID')

C0 = pid(1,1,1,'Ts',Ts,'IF','B','DF','B'); % PID结构

C = pidtune(Plant,C0)                      % 设计PID

[Kp, Ki, Kd] = piddata(C);                 % 参数PID

GE = 100;

GCE = GE*(Kp-sqrt(Kp^2-4*Ki*Kd))/2/Ki; % Kp = GCU * GCE + GU * GE

GCU = Ki/GE;                           % Ki = GCU * GE

GU = Kd/GCE;                           % Kd = GU * GCE

% 模糊推理系统 Sugeno：

FIS = newfis('FIS','FISType','sugeno');

FIS = addvar(FIS,'input','E',[-100 100]);

FIS = addmf(FIS,'input',1,'Negative','gaussmf',[70 -100]);

FIS = addmf(FIS,'input',1,'Positive','gaussmf',[70 100]);

FIS = addvar(FIS,'input','CE',[-100 100]);

FIS = addmf(FIS,'input',2,'Negative','gaussmf',[70 -100]);

FIS = addmf(FIS,'input',2,'Positive','gaussmf',[70 100]);

FIS = addvar(FIS,'output','u',[-200 200]);

FIS = addmf(FIS,'output',1,'Min','constant',-200);

FIS = addmf(FIS,'output',1,'Zero','constant',0);

FIS = addmf(FIS,'output',1,'Max','constant',200);

% 模糊规则

ruleList = [1 1 1 1 1;...

            1 2 2 1 1;...

            2 1 2 1 1;...

            2 2 3 1 1];

FIS = addrule(FIS,ruleList);

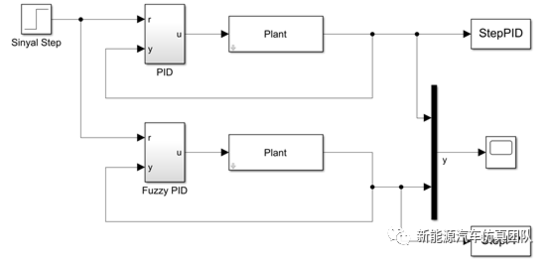

sim('SimFuzzyPID')

load('StepPID')

load('StepFP')

figure

plot(StepPID(1,1:401),StepPID(2,101:501))

hold on

plot(StepFP(1,1:401),StepFP(2,101:501))

hold off

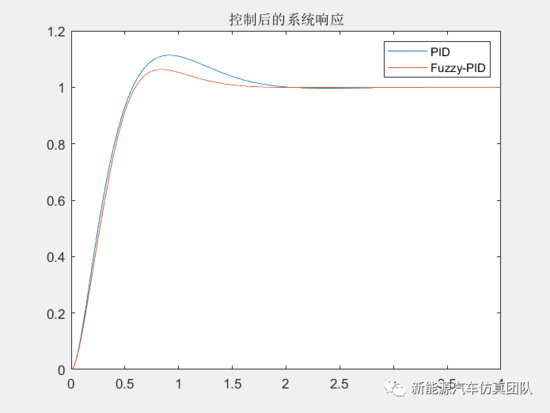

title('控制后的系统响应')

legend('PID','Fuzzy-PID')

3、系统仿真与分析

为分析模糊控制器控制性能．针对直流电机控制系统．利用模糊控制技术设计转速调节器．电流调节器依然采用传统PI控制．用Matlab／Simulink仿真工具进行了系统仿真。并和传统内外环均采用PID控制的系统指标进行了比较。

从仿真结果可以看出。模糊PID控制系统具有超调量小、鲁棒性和抗负载扰动能力强的优点。由于模糊PID的设计比较简单，容易实现，控制效果也更出色。
