Lin总线介绍与静电浪涌保护专用器件

Lin总线主要用于汽车的电子控制单元(ECU)之间的通信，如发动机控制单元、传动系统控制单元、车身控制单元等等。Lin总线的出现，使得不同品牌、不同系统、不同功能的ECU之间可以进行数据的交换和通信，从而提高汽车的整体性能和安全性。

一、Lin总线介绍

A. Lin总线的定义

Lin总线是一种串行通信总线，适用于汽车电子控制单元(ECU)之间的通信

B. Lin总线的特点

Lin总线采用单端驱动、差分传输的方式，具有高速传输、抗干扰性能强等特点。

C. Lin总线的应用范围

Lin总线主要用于汽车的电子控制单元(ECU)之间的通信，如发动机控制单元、传动系统控制单元、车身控制单元等等。Lin总线的出现，使得不同品牌、不同系统、不同功能的ECU之间可以进行数据的交换和通信，从而提高汽车的整体性能和安全性。

二、Lin总线存在的问题

A. 静电浪涌的危害

静电浪涌等因素会对Lin总线的性能和稳定性造成损害。

B. Lin总线的稳定性和可靠性问题

Lin总线的实际应用中也存在一些问题

三、静电浪涌保护设计

A. 硬件方面的保护措施

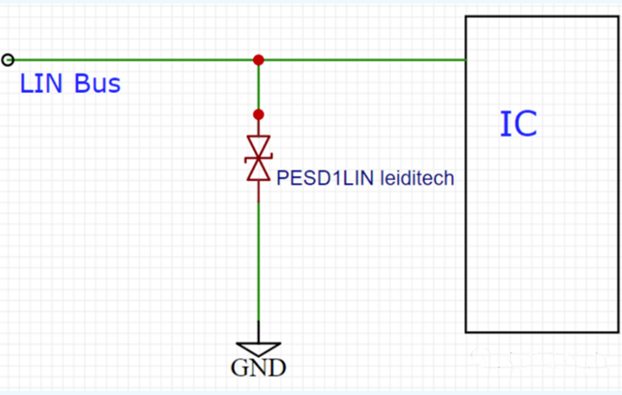

静电浪涌保护设计需要从硬件和软件两个方面入手。在硬件方面，可以采用保护电路等措施来限制静电浪涌电压，如采用TVS二极管、电感、电容等组成的保护电路。

ESD器件的布置建议

a)        将设备尽可能靠近输入端或连接器。

b)        最小化设备与受保护线路之间的路径长度。

c)        将并行信号路径保持在最低限度。

d)        避免运行受保护的导体与未受保护的导体并联。

e)        最小化所有印刷电路板(PCB)的导电回路，包括电源和接地回路。

f)         最小化对地的瞬态返回路径长度。

g)        避免使用共享的瞬态返回路径到公共接地点。

h)        尽可能使用地平面，多层印刷电路板，使用地面通孔。

B. 软件方面的保护措施

在软件方面，可以采用错误校验码(CRC)等技术来检测数据传输中的错误，从而保证数据的可靠性。

四、Lin总线在汽车电子领域的重要性

A. Lin总线的优势

Lin总线具有高速传输和抗干扰性能强等特点。

A. Lin总线的应用前景

在未来的汽车电子领域，Lin总线仍将扮演着重要的角色，发挥着重要的作用。

五、总结

电子产品的接口防护需用过压保护器件，很多工程师意识到要用保护器件，但由于选型不当或没按照ESD电路PCB设计原则，造成产品静电测试或EMC测试不通过，产品多次验证测试，浪费人力财力，造成产品延迟上市的事情总有发生，或过度设计，造成成本压力。雷卯电子专业为客户提供电磁兼容EMC的设计服务，提供实验室做摸底免费测试，从客户高效，控本方便完成设计，希望为更多的客户能快速通过EMC的项目，提高产品可靠性尽力。上海雷卯电子电磁兼容实验室，提供免费测试，提供外围静电保护参考电路。
