基于NXP NxH3670&LPC55 的电竞游戏手柄方案

由于现代人每天的忙碌生活中，其娱乐的部分也是生活上压力的调节剂，随着电玩产业兴盛，一些电玩周边的周边商品也渐渐开始要求效能与贴近操作真实感。

借由 NXP Wireless Gaming Controller 的 NxH3670 & LPC55  平台，即可边玩游戏之馀，还可同时于 Controller 端聆听音乐或游戏时的音效，此平台 MCU 为 ARM Cotex M33 核心 ( 150 MHz ) 带高速 USB 与 Audio 的无线传输架构，其规格更具有市场的竞争力与贴近玩家的需求。

参考设计特色

1. 无线与有线模式切换功能

当 MCU 的 High Speed USB VBUS Pin 侦测到有电源从 PC 端供电时，摇杆会自动切换为有线模式，同时当摇杆的锂电池为低电量状态时，会透过充电回路判断是否由 PC 端对锂电池充电。

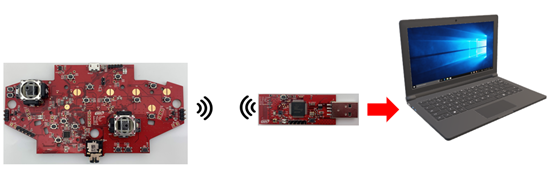

当按压无线搜寻按钮时，摇杆端 MCU 会传输讯号给 NXH3670，透过NXH3670 无线功能搜寻是否有 Dongle 端讯号可配对，若有收到 Dongle 端回传的无线讯号则切换为无线模式。

2. Input Interface

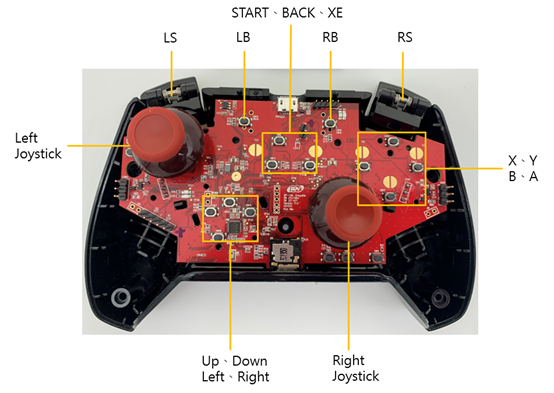

Button：Up、Down、Left、Right、X、Y、B、A、START、BACK、XE、Left Button ( LB )、Right Button ( RB )

Joystick ( 16 bit ADC )：Left Joystick X、Y 轴、Right Joystick X、Y 轴

Stick ( 16 bit ADC ) ：Left Stick、Right Stick

3. Microphone & Audio

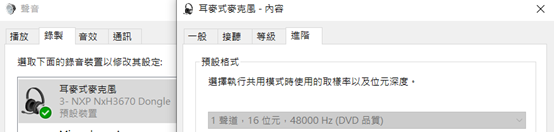

支援单声道 16 bit 48 kHz Microphone

支援双声道 24 bit 48 kHz Audio

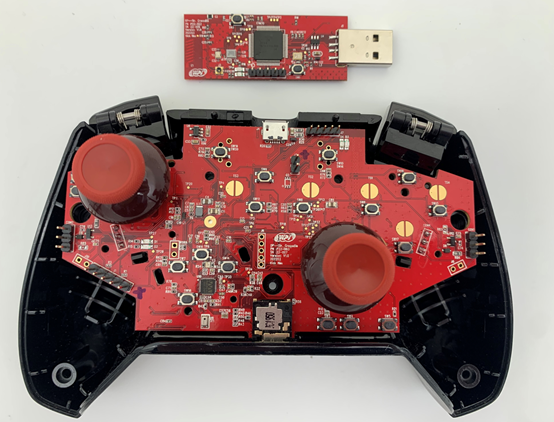

展示版照片

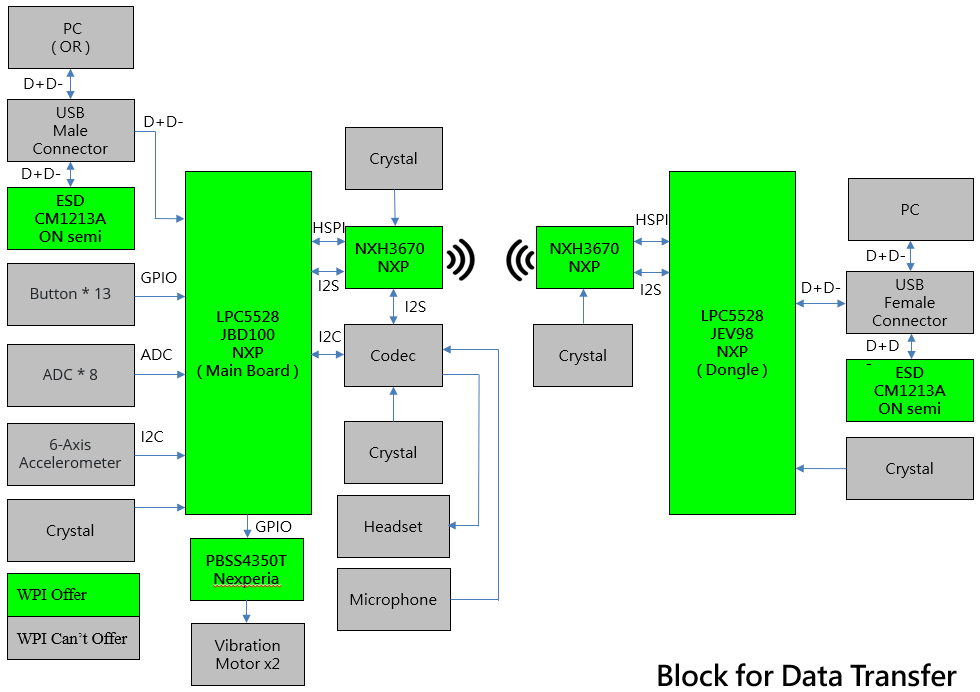

方案方块图

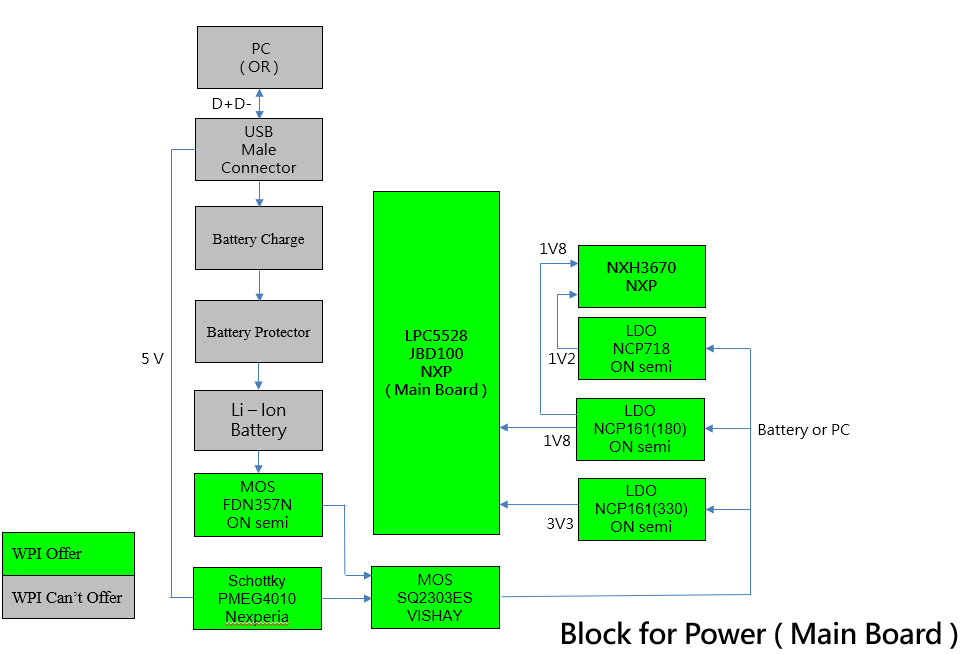

Block Diagram ( Power of Main Board )

Block Diagram ( Power of Dongle )

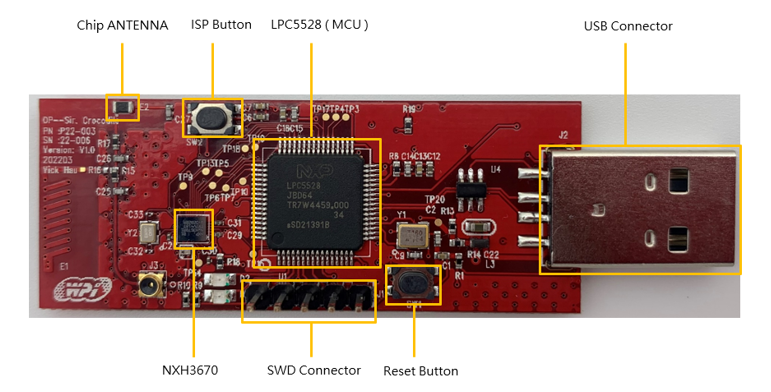

Dongle 物件

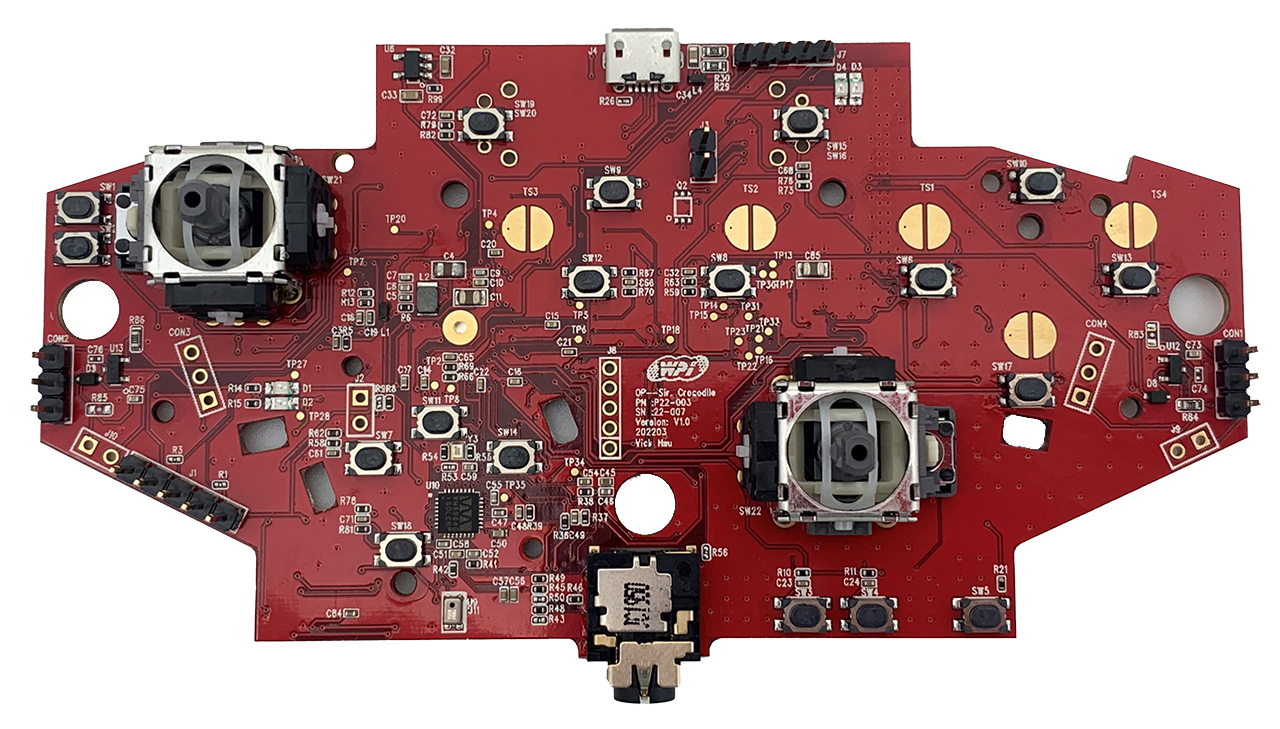

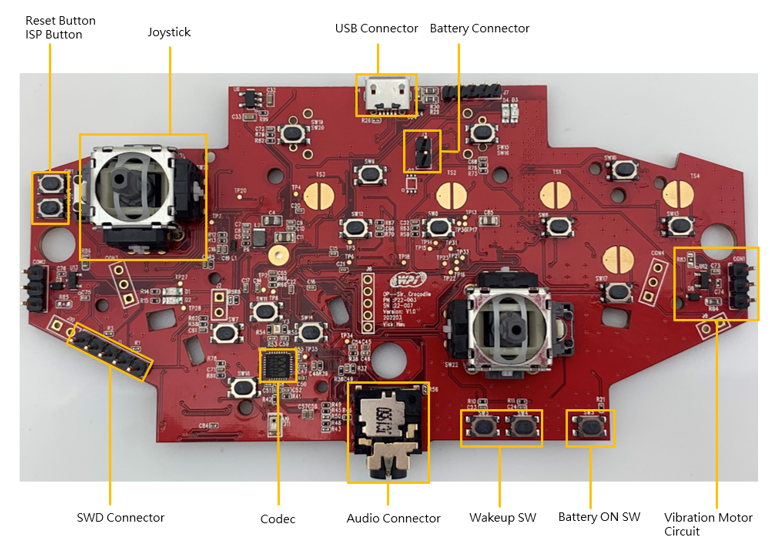

Main Board 物件 Top

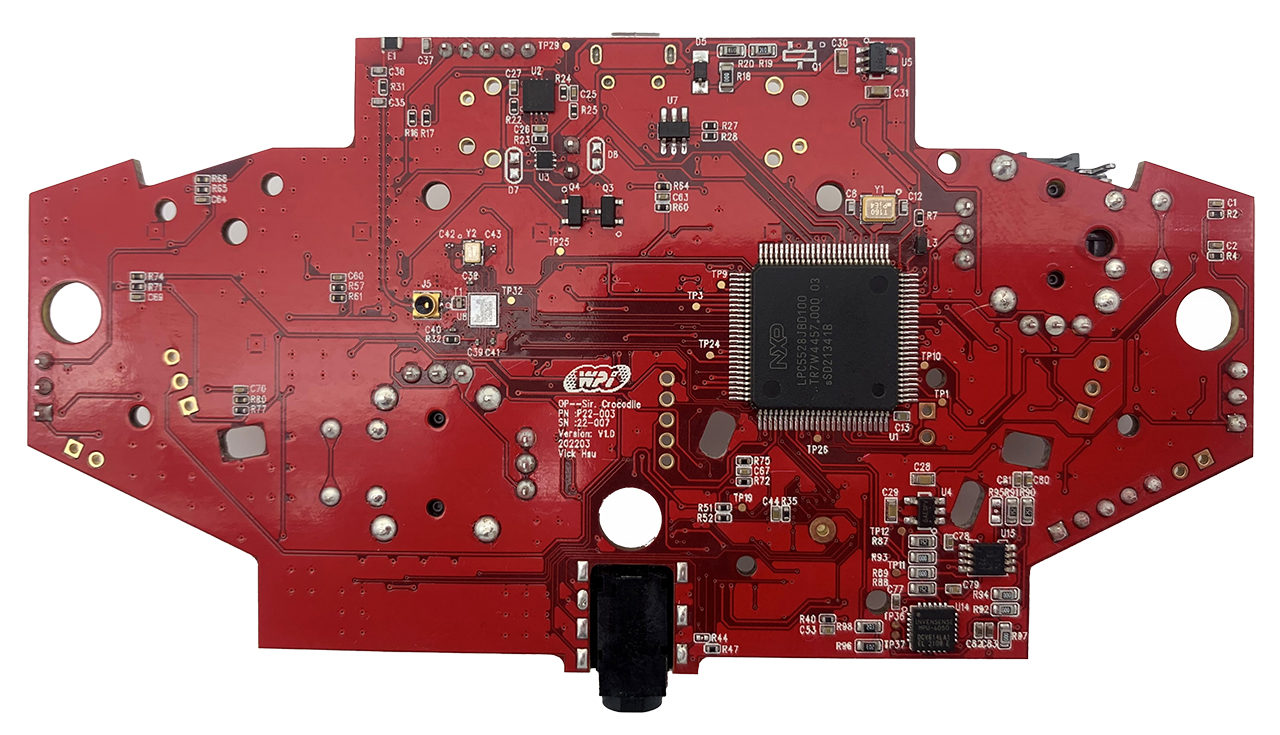

Main Board 物件 Bottom

核心技术优势

MCU ( LPC5528 ) :

● Cortex-M33 处理器，运行频率高达 150 MHz

● 内存选项 512 KB Flash 和 256 KB RAM

● 拥有 High Speed USB Port

●  支援 8 组Flexcomm 功能，每个 Flexcomm 接口皆可通过软体设定为 USART、SPI、I2C、I2S 接口

● HLQFP100 ( 14 x 14 x 0.5 mm )、HTQFP64 ( 10 x 10 x 0.5 mm )、VFBGA98 ( 7 x 7 x 0.5 mm )

Bluetooth Low Energy transceiver for audio streaming ( NXH3670 ) :

● 支援 2.4 GHz RF 和 2 Mbits/s 的传输效率

● 支援低功耗蓝牙 GFSK，可借由指令定义为传输效率 1 Mbps 或 2 Mbps

●  AES-128 安全协处理器

● 支援音频界面和音频处理加速器

● 支援音频处理的 CoolFlux DSP

● 支援多界面控制，资料传输，调适，测试模组 ( I2C、I2S、I2C、SPI )

方案规格

1. 提供相关软硬体设计，供客户快速开发。

2. 方案设计模组板中透过 Battery Charger IC、Current Protection IC、MOS ( FDN357N、SQ2303ES )、Schottky ( PMEG4010BEA ) 规划出充放电回路，可透过锂电池对模组板供电，当锂电池电源不足时，亦可透过 PC 端的 USB 电源供电，并对锂电池充电。

3. 方案模组板的 Main Board 与 Dongle 透过NXH3670 以无线方式传输讯号。

4. 方案模组板的拥有 13 个 button、2 个 Joystick ( 16 bit ADC )、2 个 RT、LT 16 bit ADC button、2 组 震动马达输出端口、1 组 Audio、Microphone、1 组陀螺仪、加速计。
