米尔创新设计RK3568全LGA国产核心板，更紧凑可靠省连接器成本-电子工程世界

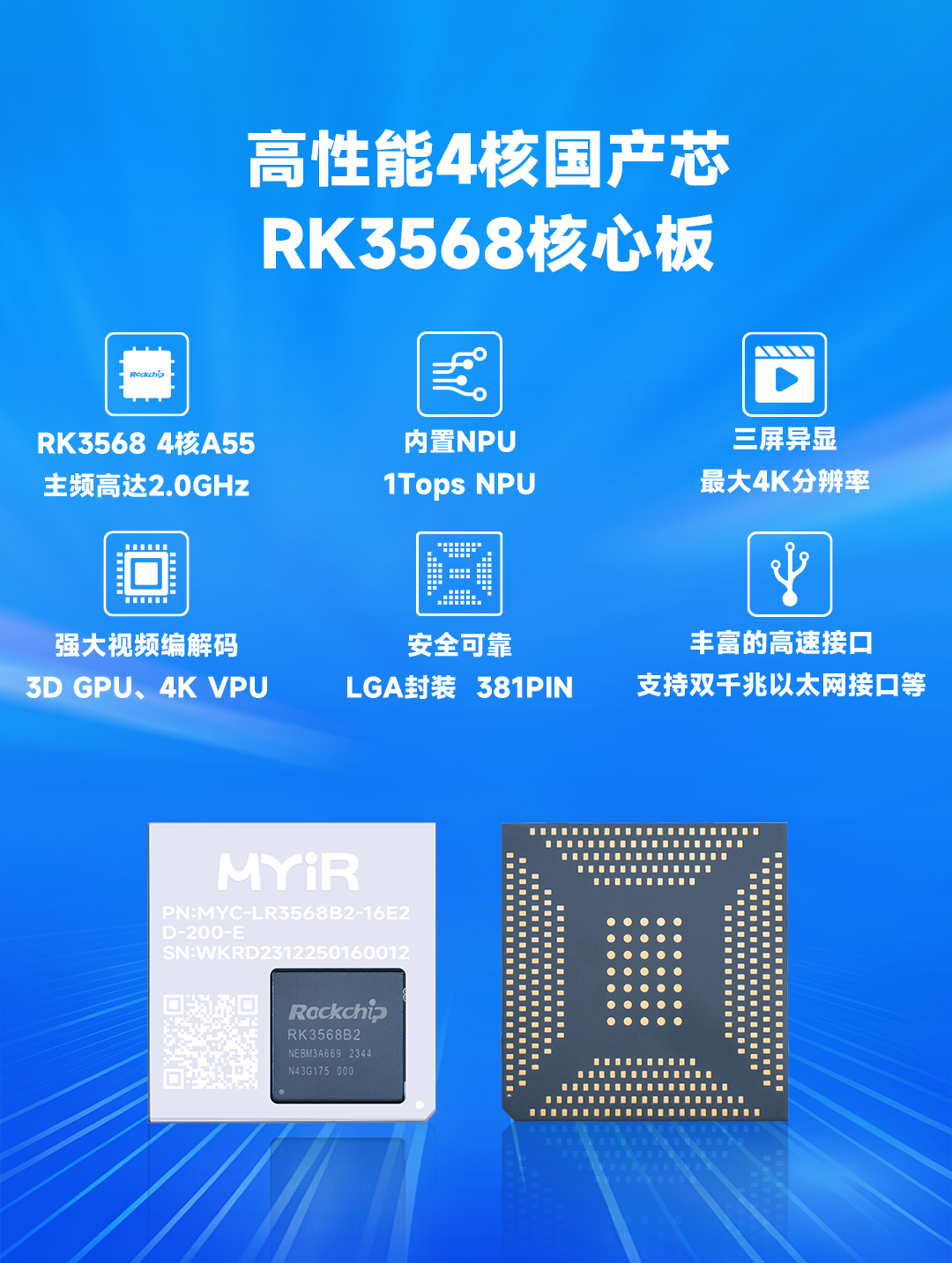

米尔电子发布MYC-LR3568核心板及开发板，核心板基于高性能、低功耗的国产芯片-瑞芯微RK3568。核心板采用LGA 创新设计，可实现100%全国产自主可控。MYC-LR3568系列核心板采用高密度高速电路板设计，在大小为43mm*45mm*3.85mm板卡上集成了RK3568J/RK3568B2、LPDDR4、eMMC、E2PROM、PMIC电源等电路。核心板根据存储器件参数的不同，细分为6种型号，eMMC可选8GB/16GB/32GB,内存可选1GB/2GB/4GB。

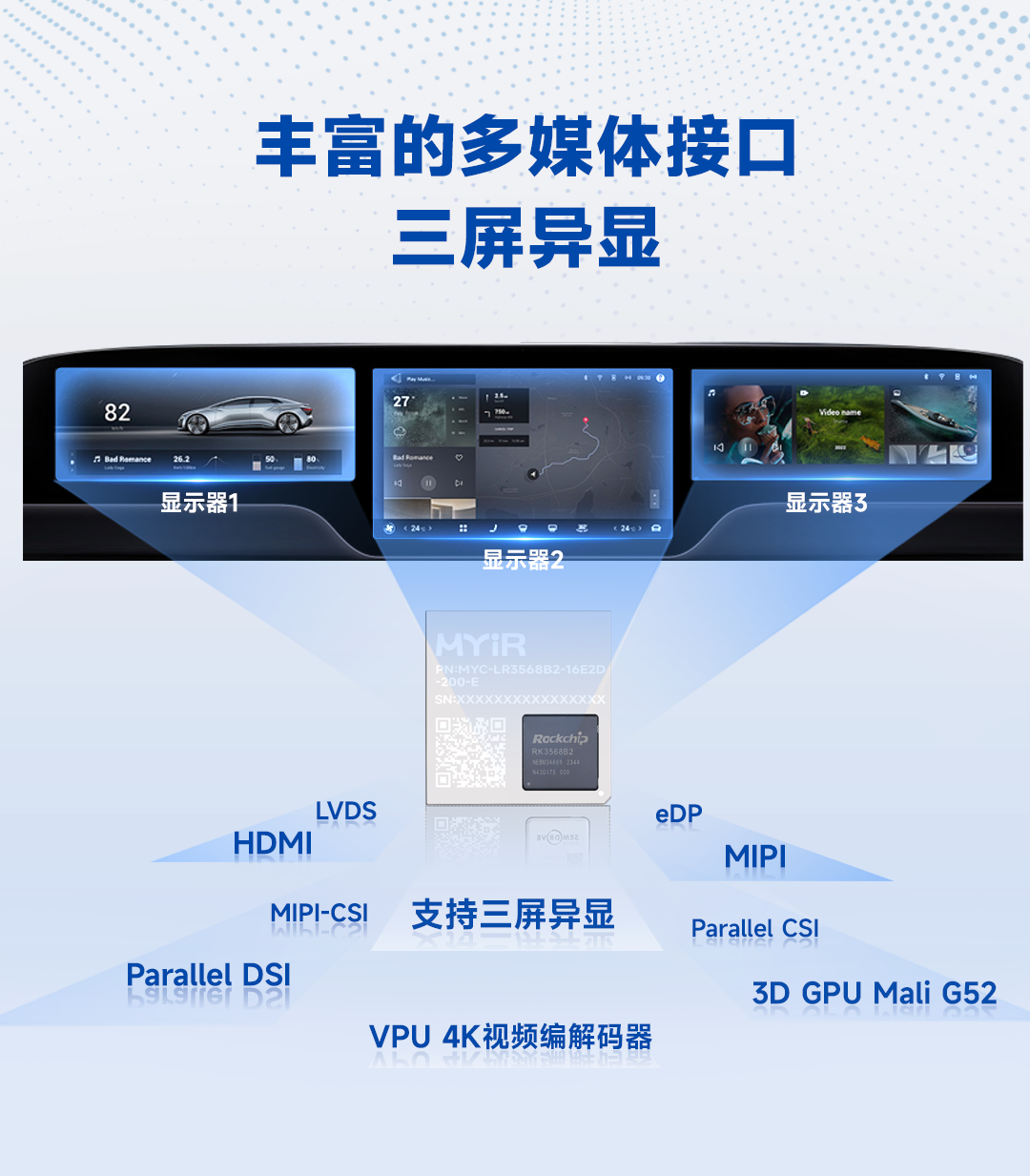

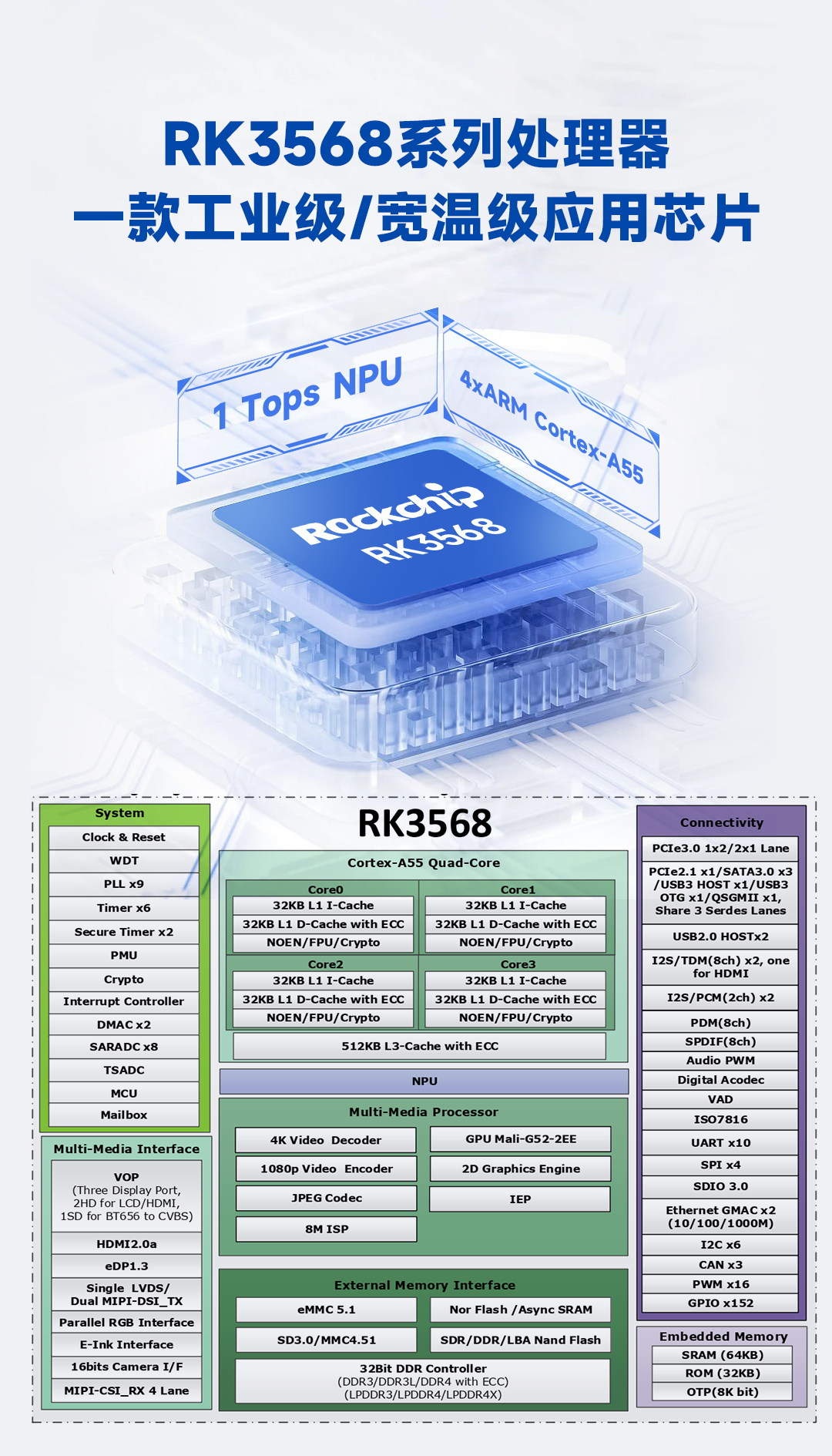

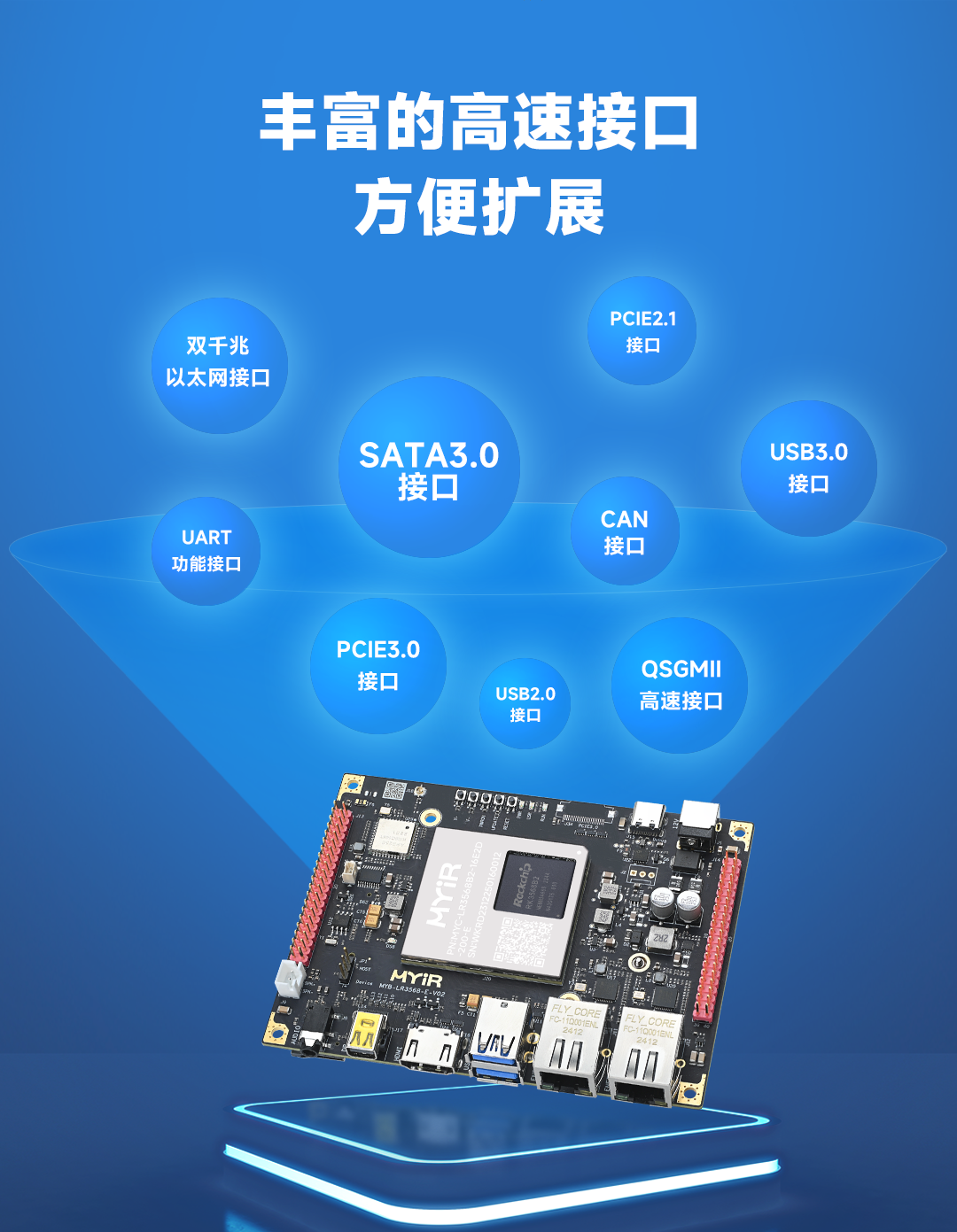

瑞芯微RK3568系列处理器是一款国产工业级/宽温级应用芯片，集成了4xARM Cortex-A55高性能CPU，含有1Tops NPU，3D GPU Mali G52，VPU 4K高清视频编解码器，支持三屏异显。支持丰富的多媒体接口HDMI，eDP，LVDS，MIPI，Parallel DSI和MIPI-CSI，Parallel CSI。此外，RK3568处理器还集成PCIe，USB，SATA，千兆以太网，CAN，SDIO，SPI，UART等接口。

MYC-LR3568核心板及开发板，专为新一代电力智能设备、工业互联网设备、工业控制设备、工业机器人、商显、触控一体机、工程机械、轨道交通等先进工业应用设计。

核心板配置型号：

产品型号	主芯片	内存	存储器	工作温度
MYC-LR3568J-32E4D-180-I-G	RK3568J	4GB LPDDR4X	32GB eMMC	-40℃~+85℃
MYC-LR3568J-16E2D-180-I-G	RK3568J	2GB LPDDR4X	16GB eMMC	-40℃~+85℃
MYC-LR3568J-8E1D-180-I-G	RK3568J	1GB LPDDR4	8GB eMMC	-40℃~+85℃
MYC-LR3568B2-32E4D-200-E	RK3568B2	4GB LPDDR4X	32GB eMMC	-20℃~+70℃
MYC-LR3568B2-16E2D-200-E	RK3568B2	2GB LPDDR4X	16GB eMMC	-20℃~+70℃

开发板配置型号：

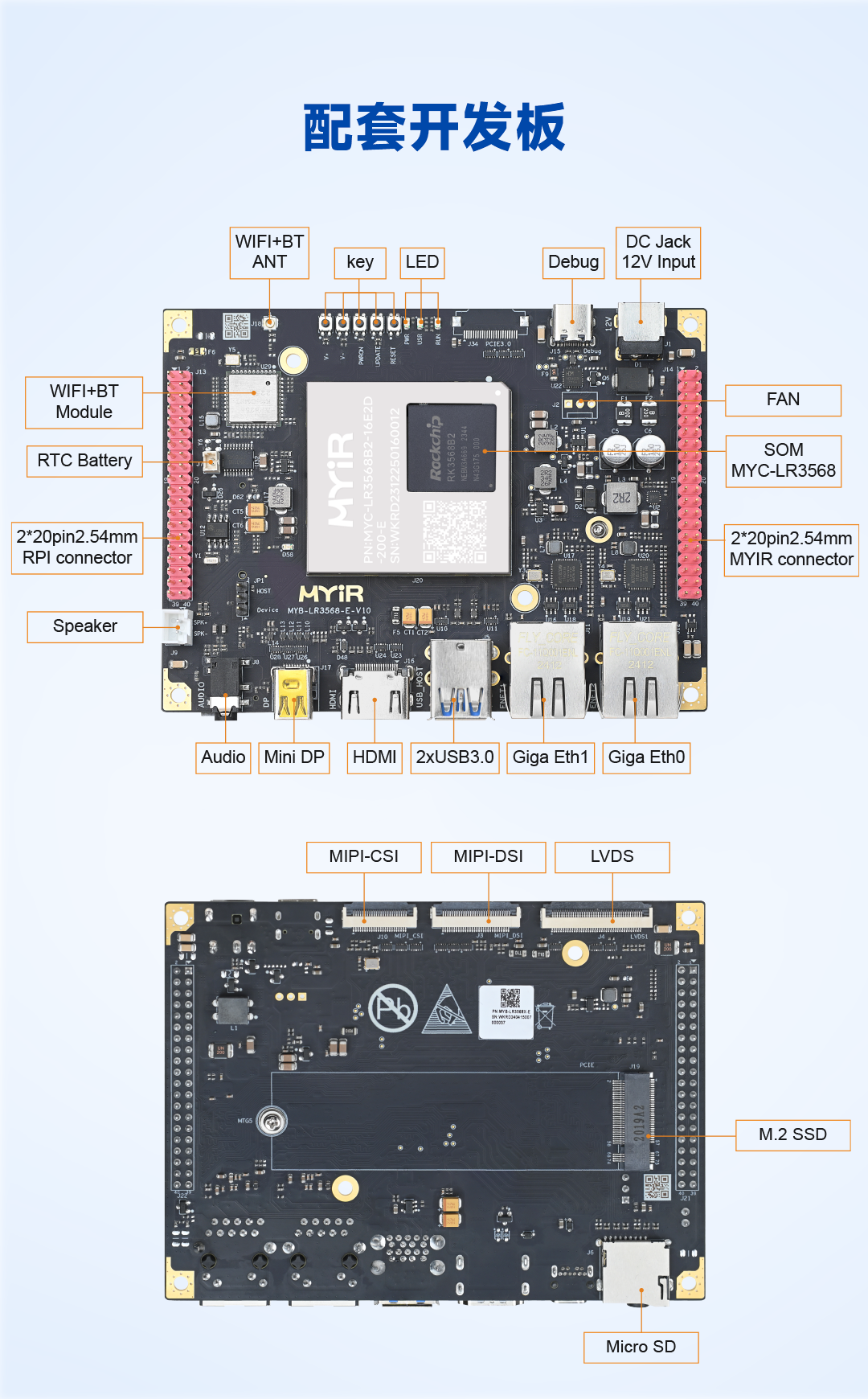

产品型号	对应核心板型号	工作温度
MYD-LR3568J-32E4D-180-I-GK	MYC-LR3568J-32E4D-180-I-G	-40℃~+85℃ 工业级
MYD-LR3568J-16E2D-180-I-GK	MYC-LR3568J-16E2D-180-I-G	-40℃~+85℃ 工业级
MYD-LR3568B2-16E2D-200-E	MYC-LR3568B2-16E2D-200-E	-20℃~+70℃ 宽温级
