电动空压机启停信号竟然是由逆变器控制的？-电子工程世界

今天跟着小编的步伐，让我们来一探究竟。话不多说先看图片

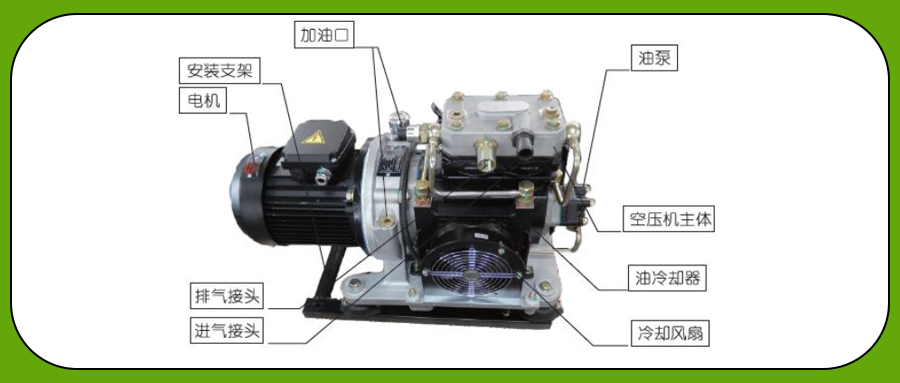

在图片中我们可以看到，电动空压机的主要组成部分，主要包括：电机、加油口、空压机主体、油冷却器、冷却风扇、进气接头、排期接头……等，由它们共同组成的空压机。那么它的原理是什么？

0****1

电动空压机原理

当电机带动活塞式压缩机的曲轴旋转时，通过连杆的传动，活塞便做往复运动，由气缸内壁，气缸盖和活塞顶面所构成的工作容积则会发生周期性变化。活塞式压缩机的活塞在曲轴箱顶部开始运动时，曲轴箱内的工作容积逐渐增大。

这时气体沿着进气管，推开进气阀进入曲轴箱，直到工作容积变到最大时为止，进气阀关闭，活塞式压缩机的活塞反向运动时，曲轴箱内的工作容积缩小，气体压力升高，当气缸内压力达到并略高于排气压力时。

排气阀打开，气体排出气缸，直到活塞运动到极限位置为止，排气阀关闭，当活塞式压缩机的活塞再次反向运动时，上述过程重复出现，活塞式压缩机的曲轴旋转一周，活塞往复一次，曲轴箱内相继实现进气，压缩、排气的过程，即完成一个工作循环。

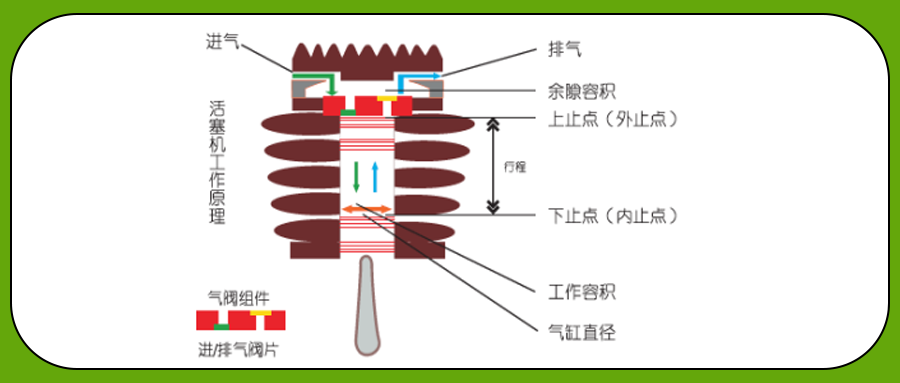

附图一张：

有师傅可能问，那么ECU是怎么控制它的？

ECU原理控制

空压机的启停信号由干燥器提供或整车系统提供，简单来说，空压机启停信号，先传给ECU，ECU接收到信号时，在发送给逆变器。

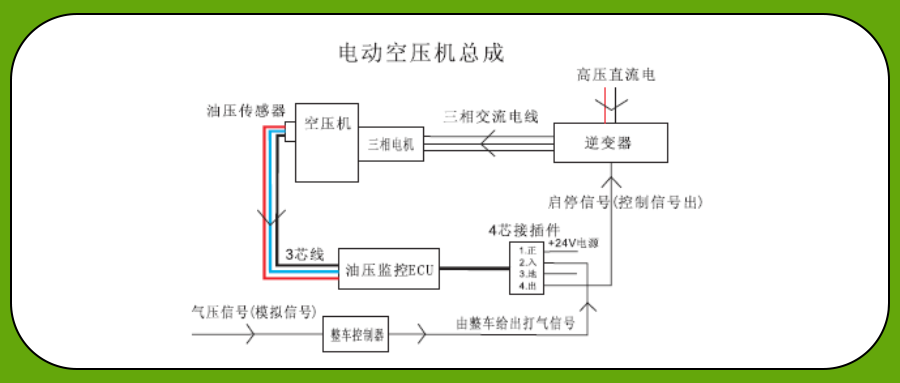

电动空压机原理图
