启动

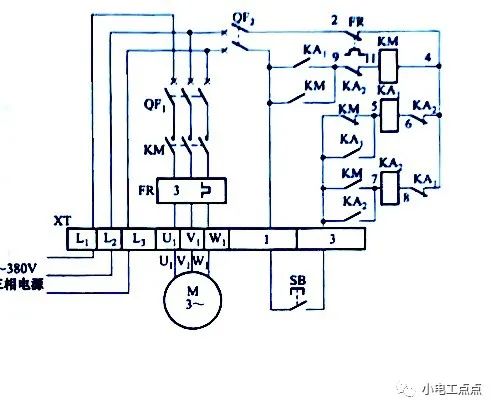

按下按钮开关SB (1-3) 不松手，中间继电器KA:线圈在交流接触KM辅助常闭触点(3-5) 的作用下得电吸合且KA常开触点(3-5) 闭合自锁，KA1井联在交流接触器KM线圈启动回路中的常开触点(1-9) 闭合，使交流接触器KM线圈得电吸合且KM辅助常开触点(1-9) 闭合自锁，KM三相主触点闭合，电动机得电启动运转；松开按钮开关SB (1-3)， 中间继电器KA线圈断电释放，KAI所有触点恢复原始状态。
停止
按下按钮开关SB (1-3) 不松手，中间继电器KA2线圈在交流接触器KM辅助常开触点(3-7) (已处于闭合状态)的作用下得电吸合且KA2常开触点(3-7) 闭合自锁，KA2串联在交流接触器KM线圈回路中的常闭触点(9-11)断开，切断了交流接触器KM线圈电源，KM线圈断电释放，KM三相主触点断开，电动机失电停止运转；松开按钮开关SB (1-3)， 中间继电器KA2线圈断电释放，KA2所有触点恢复原始状态。
