硬件同步的以太网PHY对于自动驾驶有多重要

硬件同步的以太网 PHY 主要用于实现高精度时钟同步，尤其在支持汽车以太网的系统中，它是非常关键的组件之一。随着汽车向软件定义汽车（SDV）转型，尤其是自动驾驶和高级驾驶辅助系统（ADAS）对时钟同步的需求越来越高，硬件同步的以太网 PHY 变得越来越重要。

PHY（物理层，Physical Layer）是计算机网络、通信系统或数字通信协议中的一个关键概念，它通常位于OSI七层模型的最底层，负责在物理媒介上进行数据的传输和接收。PHY负责将数据从比特流转换成可以通过特定介质（如电缆、光纤或无线信号）传输的电信号，并确保接收端能够正确地解码和恢复这些信号。

打个比方，你写好了一封信并准备寄送（你要发送的数据）。你去邮局并把信交给邮递员（PHY）。邮递员负责将信件从你的手中拿到，并通过适当的交通工具（例如汽车、飞机）开始运输。在邮局的系统中，信件被按照目的地分拣，并加上邮寄标签（MAC）。确保每个信件都有正确的地址，并且被送到正确的地方。

在计算机网络中，PHY 确保数据通过物理媒介（例如电缆、光纤或无线信号）传输，而MAC 则负责确保数据在发送和接收过程中有序且无冲突。

不过这两者虽然职责不同，但必须协同工作，才能确保数据的可靠和高效传输。

PHY在汽车中常见的形态包括了以太网、Wi-Fi、CAN、LIN、FlexRay、LVDS、MIPI等等。

信号编码与解码（Modulation/Demodulation）：

PHY层会将数字数据转换为适合传输的模拟信号（调制），或者将接收到的模拟信号转换回数字数据（解调）。

例如，在以太网中，PHY会将数据流转换为电信号，通过以太网线缆传输，然后在接收端将其还原成数据。

信号的传输与接收：

PHY层直接与物理介质（如铜线、光纤、无线电波等）交互，负责数据的物理传输。它还负责处理传输过程中的信号放大、降噪、衰减补偿等问题。

时钟恢复与同步：

PHY层通常需要处理信号的时钟同步和恢复，以确保数据传输的正确时序。例如，在以太网中，PHY需要确保接收端的时钟能够与发送端的时钟同步，以便正确地解析数据帧。

电气特性与物理连接：

PHY负责管理物理接口的电气特性，如电压、电流、频率等，并确保设备能够通过合适的连接方式（如RJ45端口、光纤连接、无线电等）连接到网络或通信系统中。

错误检测和纠正：

虽然PHY层本身通常不负责错误的纠正（这通常是数据链路层的工作），但它可以对传输的信号进行基本的错误检测，如通过CRC校验来确认数据的完整性。如果存在错误，PHY可能会通知上层进行重传。

帧同步与分帧：

PHY层有时负责帧的同步，即确保接收端能正确识别数据帧的开始和结束。尤其在高速数据传输中，帧同步至关重要，PHY需要保证数据流中每个帧的时间和结构正确无误。

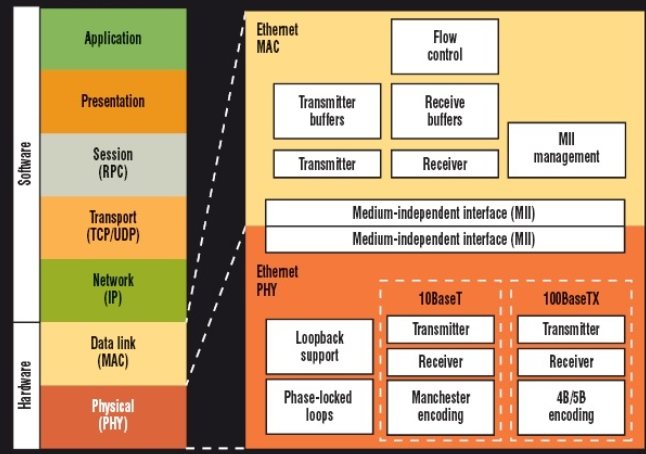

PHY通常由两个主要部分组成：

媒体接入控制（MAC）层接口：这一部分负责与数据链路层（MAC层）进行交互，接收来自MAC层的数据并进行编码或调制，同时将接收到的信号解码或解调后交给MAC层处理。

物理传输接口：这部分负责实际的物理连接，处理电气信号、时钟同步、信号调制等任务，并确保数据能够通过物理媒介（如光纤、电缆或无线电波）传输。

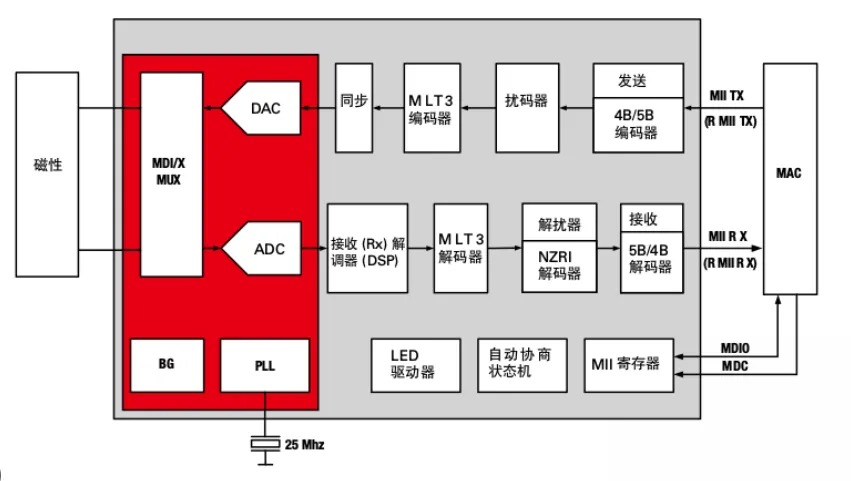

PHY内部结构

高速度传输：随着通信速度的提高，PHY层的设计和性能对系统整体性能的影响越来越大。在高速以太网（如10GbE、100GbE）或5G网络中，PHY层必须能够处理大量数据，同时保持低延迟和高可靠性。

低功耗和高效能：尤其在无线设备和嵌入式系统中，PHY层需要在保持较高传输效率的同时降低功耗，以延长设备的使用寿命。

时间同步：在一些应用场景（如工业控制、车载网络）中，PHY层需要支持精确的时间同步和高精度时钟管理，确保系统中的各个设备能够保持同步状态。

在现代汽车中，随着车载网络需求的不断增加，物理层（PHY）设备承担了连接汽车各种电子系统和传感器的任务。汽车中的PHY技术通常与不同的通信协议（如以太网、CAN、FlexRay、LVDS等）相关联。以下是一些在汽车中常见的PHY类型及其应用：

以太网在汽车中越来越普遍，尤其是在高级驾驶辅助系统（ADAS）、信息娱乐系统、车载诊断、自动驾驶等领域。以太网PHY用于在车内的各个节点之间传输高速数据。

100Base-T1：这是面向汽车网络的一种单对以太网（SPE，Single-Pair Ethernet）PHY，主要用于低速数据传输。100Base-T1 PHY适用于车载以太网中的基础应用，比如摄像头、传感器等设备之间的数据传输。它通过单一的双绞线实现100Mbps的数据传输。

1000Base-T1：相比于100Base-T1，1000Base-T1 PHY支持1Gbps的数据速率，广泛用于车载以太网传输，包括车载信息娱乐系统、雷达、摄像头、传感器等高速数据的传输。

10GBase-T1：这是面向未来汽车网络的高速PHY，支持10Gbps的数据速率，用于满足对数据吞吐量要求较高的应用，如高分辨率摄像头、自动驾驶系统等。

主要应用：

• 车载信息娱乐系统（IVI）

• 高级驾驶辅助系统（ADAS）

• 自动驾驶（Autonomous Driving）

• 车载传感器网络（如雷达、激光雷达、摄像头）

CAN（Controller Area Network）是汽车中最常用的通信协议之一，尤其是在控制系统和传感器之间。CAN PHY用于将数字信号转换为适合通过汽车的电缆传输的电信号。

High-Speed CAN PHY：支持高速CAN通信（通常为1 Mbps），常用于汽车动力系统、刹车系统、转向控制等。

Low-Speed CAN PHY：用于较低速的数据通信，常用于车内的照明、门控制、窗户控制等低带宽应用。

CAN FD (Flexible Data-rate) PHY：这种PHY支持更高的数据速率（最大5 Mbps）和更大的数据包，有助于支持更复杂和带宽需求更高的车载应用。

主要应用：

• 发动机控制单元（ECU）

• 电动助力转向（EPS）

• 制动系统（ABS、ESC）

• 车窗、电池管理系统（BMS）

FlexRay是一个用于高速、实时和可靠数据传输的汽车通信协议，通常用于需要高可靠性和低延迟的应用。FlexRay PHY层提供高速、同步数据传输，支持两个传输通道，通常用于实时控制系统。

High-speed FlexRay PHY：支持最大10 Mbps的数据速率，适用于安全性要求极高的实时控制应用，如自动驾驶、悬挂控制、电子稳定性控制（ESC）等。

主要应用：

• 高度实时控制系统

• 底盘控制系统（如悬挂控制、制动控制）

• 自动驾驶系统

LVDS（低压差分信号）是一种常用于高速数据传输的通信协议，特别是在车载显示和视频传输中非常重要。LVDS PHY通常用于将显示屏、摄像头、雷达等传感器与车载系统连接。

LVDS PHY：用于传输高清视频数据或传感器数据，提供高带宽传输，并能够通过较长的电缆长度进行可靠传输，广泛用于汽车显示和传感器接口。

主要应用：

• 车载显示屏（信息娱乐、仪表盘等）

• 摄像头、雷达、激光雷达（LiDAR）等传感器

• 后视镜显示

IEEE 1588（或精确时间协议，PTP）用于同步分布式系统中的时钟，通常在车载网络中用于高精度的时间同步，尤其在自动驾驶系统和先进的传感器融合中尤为重要。

PTP PHY：支持精确时间同步，确保车内不同系统和传感器之间的数据传输是时序上完全同步的。

这种PHY通常与车载以太网一起使用，在需要精确同步的情况下，如自动驾驶中的传感器融合、车辆控制系统、高清摄像头数据流等。

主要应用：

• 自动驾驶系统

• 传感器融合（如摄像头、雷达、激光雷达等）

• 高精度位置定位与地图更新

MIPI是一种高速接口协议，广泛用于手机和汽车中的显示和图像传输。在汽车中，MIPI PHY通常用于将摄像头、显示器和其他视觉设备与处理单元连接。

MIPI CSI-2 PHY：用于摄像头与处理器之间的高速数据传输，特别是在ADAS和自动驾驶系统中用于摄像头的实时数据传输。

MIPI DSI PHY：用于车载显示器之间的高速数据传输。

主要应用：

• 高分辨率摄像头（ADAS、自动驾驶）

• 车载显示（仪表盘、信息娱乐）

• 传感器数据流

汽车中也会使用无线通信协议如Wi-Fi和Bluetooth，用于车载信息娱乐系统、车主手机和车载系统的连接等。这些PHY负责通过无线信号进行数据传输。

Wi-Fi PHY：用于车辆的无线网络连接，支持互联网接入、车载娱乐等。

Bluetooth PHY：用于车载蓝牙设备连接，如手机连接、音频流传输等。

主要应用：

• 车载信息娱乐系统

• 无线设备连接（如手机、耳机）

• 车内无线网络（Wi-Fi热点）

随着自动驾驶、智能网联汽车的快速发展，高速、高精度、低延迟的PHY技术在汽车中的应用日益广泛，尤其是以太网PHY（如1000Base-T1、10GBase-T1）和支持时间同步的PTP PHY，正逐渐成为汽车网络中不可或缺的重要组件。

PTP PHY（精确时间协议物理层，Precision Time Protocol Physical Layer）通常会与以太网PHY或其他类型的PHY一起使用。PTP主要用于时间同步，确保分布式系统中各个节点之间的时钟一致性，而以太网PHY和其他PHY负责处理数据的传输。因此，PTP PHY和以太网PHY常常是紧密结合的，特别是在要求高精度时钟同步的网络环境中，如汽车网络、工业自动化、数据中心和金融交易系统等。

时间同步和数据传输的结合： PTP（IEEE 1588）用于同步网络中各个设备的时钟，确保它们能在微秒级别精确地协调时间。这对于一些需要精确时间标记和同步的数据流至关重要，比如车载网络中的传感器融合、自动驾驶系统中的不同传感器（摄像头、雷达、激光雷达）的数据同步等。而以太网PHY则负责通过以太网协议进行数据传输。为了实现高效的系统协同，PTP同步功能通常集成到以太网PHY中，确保网络中各个设备的数据传输能够与时间同步相协调。

车载网络中的应用：在现代汽车中，尤其是自动驾驶、ADAS（高级驾驶辅助系统）等应用中，时钟同步至关重要。车辆内部的各种传感器（如摄像头、雷达、激光雷达等）和计算平台（如中央计算单元）需要高精度的时间同步，以确保传感器数据的融合和处理能够在准确的时间戳下进行，避免延迟或时序误差。PTP提供了这样一种精确同步的机制，而以太网PHY则提供了高带宽、低延迟的传输通道。因此，PTP PHY通常与以太网PHY共同工作，提供既高效又同步的数据传输。

以太网PHY与PTP的集成：许多现代的以太网PHY（特别是支持车载以太网和工业以太网的PHY）已经内建了PTP功能。这些集成的PTP功能通过硬件级别支持IEEE 1588协议，使得时钟同步可以通过以太网物理层进行。这样一来，PTP协议的处理和时间戳管理可以在以太网PHY中完成，而不需要额外的硬件组件，从而提高了系统的集成度和效率。

以太网PHY + PTP功能集成： 许多汽车以太网PHY芯片（如Broadcom、NXP、Marvell等的车载以太网芯片）提供了集成的PTP功能。这意味着以太网PHY不仅处理数据的物理传输，还负责在网络中的设备之间传递精确的时间同步信号。以太网数据包通过标准的以太网网络进行传输，并附带PTP时间戳信息，以便接收端能够根据时间戳来同步其本地时钟。

例如，NXP的Ethernet PHY可能会集成IEEE 1588 PTP硬件支持，提供高精度时钟同步功能，特别适用于自动驾驶或ADAS系统的高带宽需求。

独立的PTP时钟芯片与以太网PHY：在一些复杂的系统中，PTP功能可能由单独的时钟芯片（如ADI等提供的PTP时钟同步芯片）来实现。这种情况下，PTP时钟芯片和以太网PHY是分开的，但它们通过网络接口或专用同步信号线进行协同工作。虽然这类方案较为复杂，但它提供了更高的灵活性和精度，通常用于需要极端精确同步的高端应用。

帧同步（Frame Synchronization）是数字通信系统中的一个关键问题，涉及在接收端准确地识别数据帧的开始位置。在很多网络应用中，尤其是高速通信和实时应用（如车载以太网、卫星通信、工业自动化、视频传输等）中，帧同步的精确性至关重要。

帧同步是指在接收端正确识别和解析数据帧的起始位置。帧同步在各种通信系统中都扮演着至关重要的角色，特别是在高数据率、复杂通信协议和高可靠性要求的场景中。以下是几个具体的例子来说明帧同步的重要性，以及为何物理层（PHY）在帧同步中起到关键作用。

车载以太网（例如基于IEEE 802.3标准的以太网）在现代汽车中应用广泛，包括自动驾驶、信息娱乐系统、车载诊断系统等。车载网络需要实时、高效地传输大量数据，且对延迟和同步要求极高。

应用场景：

自动驾驶：自动驾驶系统中的传感器（如雷达、激光雷达、摄像头等）会实时采集大量数据并传输给车载计算单元进行处理。车载以太网需要确保这些数据帧能够精确地同步，以保证算法能够实时获取所有传感器数据并作出判断。

信息娱乐系统：多个显示器、音响系统等需要通过车载以太网进行数据交互，这要求每个设备的数据帧都能被精确地识别，避免因同步问题导致音视频播放出现卡顿、延迟或画面失真。

数据帧同步：在车载以太网中，数据传输的帧结构通常是固定的或具有标识符，以便接收端准确找到每一帧的开始。如果接收端无法正确识别帧的起始位置，数据将无法被正确解析，导致通信失败，影响系统的实时性和稳定性，进而可能影响安全性（如自动驾驶系统中的传感器数据错误或丢失）。因此，精确的帧同步对于车载网络至关重要。

而物理层（PHY）是实现帧同步的基础。具体来说，PHY提供了与物理信号的交互接口，负责数据的传输、接收、调制解调和同步。帧同步的精度和稳定性很大程度上依赖于PHY层的实现。以下是PHY在帧同步中扮演的重要角色：

信号检测与同步码提取 PHY层负责在接收到的信号中提取同步码（例如前同步序列），这些同步码通常出现在帧的开始部分。PHY层通过信号处理和解调技术，能够检测到这些同步码并用它来标定帧的开始。

例如，在以太网通信中，PHY层会从接收到的数据中提取特定的同步序列（如Preamble），以确定每个数据帧的起始位置。

时钟恢复与同步：PHY不仅负责数据传输，还负责从接收信号中恢复时钟。精确的时钟恢复对于帧同步至关重要，尤其是在高速度和低误码率的环境中。PHY层通过时钟恢复技术（如基于符号的时钟同步）确保接收端时钟与发送端时钟的一致性，从而实现精确的帧同步。

错误检测和校正：在传输过程中，由于噪声、干扰或其他因素，数据帧可能会出现错误。PHY层不仅负责检测这些错误，还可以通过CRC校验、重传机制等技术帮助保证帧同步的正确性。如果接收端在帧同步阶段发现错误，PHY可以触发重传或调整同步策略，确保数据传输的正确性。

多路径和时延扩展补偿：在无线通信和某些有线系统中，PHY层需要处理多路径传播和时延扩展问题。PHY通过算法（如RAKE接收、信道均衡）消除多路径效应，保证帧同步不会受到多路径干扰的影响。

高精度时钟同步：对于需要高精度时间同步的应用（如车载以太网、工业自动化等），PHY层通常会实现高精度时钟同步机制，支持如IEEE 1588等协议，确保不同设备之间的时钟能够同步，进而保障帧同步的准确性。

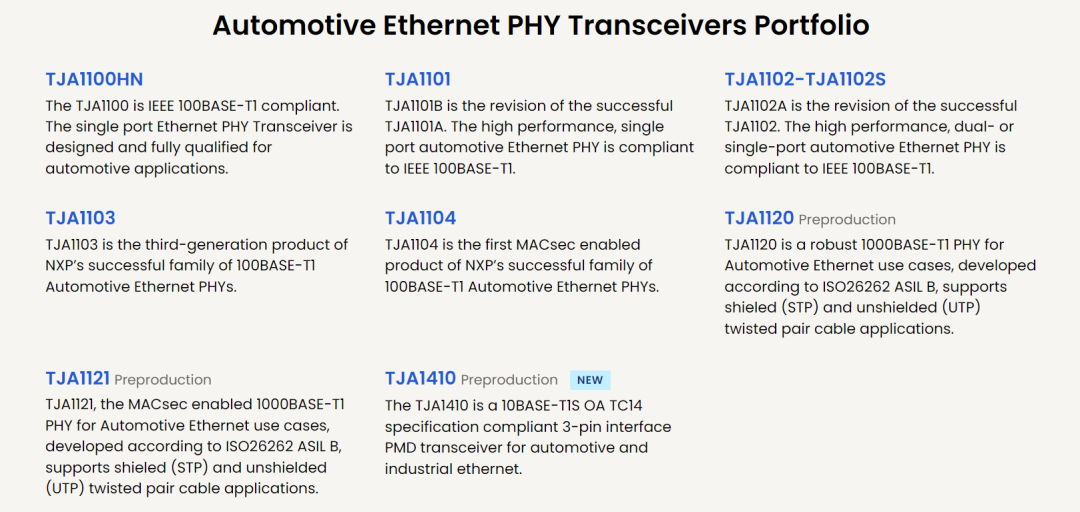

NXP Semiconductors：TJA11xx / SJA1105

同步功能：NXP 提供专为汽车设计的以太网 PHY，如 TJA11xx，支持 IEEE 802.1AS（用于汽车的时间同步）和 IEEE 1588 PTP（精密时间协议）。这些产品在车载以太网网络中，能够提供精确的时钟同步，确保车内各个电子控制单元（ECU）之间的数据传输保持高精度的时序。

特点：

• 支持硬件同步功能，适用于车载以太网。

• 兼容Ethernet AVB（音视频桥接）和 TSN（时间敏感网络）协议。

• 可用于 ADAS、自动驾驶、娱乐系统、车载通信等应用中，确保精确的实时数据流和协同工作。

Broadcom：BCM89810 / BCM54210

同步功能：Broadcom 提供的一些以太网 PHY（如 BCM89810 和 BCM54210）支持 IEEE 1588 PTP 和 IEEE 802.1AS，提供高精度的时间同步功能，适用于汽车领域的车载以太网解决方案。这些 PHY 芯片广泛应用于需要精密时间同步的汽车通信系统中。

特点：

• 支持 IEEE 1588 和 IEEE 802.1AS，用于精确的时钟同步。

• 提供高可靠性和低延迟的以太网连接，适用于自动驾驶、车载信息娱乐、传感器和控制系统等应用。

• 确保不同 ECUs 之间的时序一致性，避免系统性能降低或时延问题。

Marvell：88E1540 / 88E1512

同步功能：Marvell 提供的以太网 PHY 支持 IEEE 1588 PTP 和 IEEE 802.1AS，广泛应用于汽车行业，尤其是车载以太网网络中。它们能提供硬件级的同步功能，确保各个 ECUs（如摄像头、雷达、传感器等）能够协调工作，满足自动驾驶的高精度需求。

特点：

• 支持精确的时钟同步，适用于自动驾驶、ADAS 和车载娱乐系统。

• 提供高精度的同步和数据传输，支持时间敏感网络（TSN）功能。

• 低延迟和高可靠性，确保高速数据流在汽车内部网络中顺畅传输。

Microchip Technology：KSZ9477 / LAN8742A

同步功能：Microchip 提供的 KSZ9477 和 LAN8742A 等以太网 PHY 解决方案支持 IEEE 1588 和 IEEE 802.1AS，能够在汽车领域的以太网网络中实现高精度的时钟同步。Microchip 的 PHY 被广泛应用于汽车内部网络，支持实时数据通信和高效的信息流管理。

特点：

• 支持 IEEE 1588 PTP 精密时间协议和 IEEE 802.1AS。

• 可应用于汽车以太网（如 infotainment 和 ADAS 系统）。

• 低功耗设计，适合车载应用环境。

Texas Instruments (TI)：DP83640 / DP83867

同步功能：TI 的以太网 PHY，如 DP83640，支持 IEEE 1588 PTP 和 IEEE 802.1AS，为汽车应用提供高精度的时钟同步功能。TI 的 PHY 芯片特别适用于车载网络中对时序精度要求较高的应用，如高级驾驶辅助系统（ADAS）和自动驾驶。

特点：

• 支持精确的时间同步，适合车载以太网和高级驾驶辅助系统（ADAS）。

• 低功耗设计，适应车载系统的严格要求。

• 提供高精度时钟同步，确保各个车载系统的实时数据交换。

瑞萨（IDT）：10G Ethernet PHY / 91B20X Series

同步功能：IDT 提供高精度的以太网 PHY，支持 IEEE 1588 PTP 和 IEEE 802.1AS，在汽车领域的高端应用中非常有用，尤其是在自动驾驶和车联网（V2X）中。

特点：

• 高精度的时钟同步功能，适合自动驾驶和 ADAS。

• 支持时间敏感网络（TSN）功能，适用于精密数据传输的需求。

Realtek：RTL8211E / RTL8306

同步功能：Realtek 提供的部分以太网 PHY 支持 IEEE 1588 PTP，适用于车载以太网环境中对时钟同步有需求的应用。虽然 Realtek 的产品通常用于低成本和高性价比的场景，但也有一定的同步功能支持。

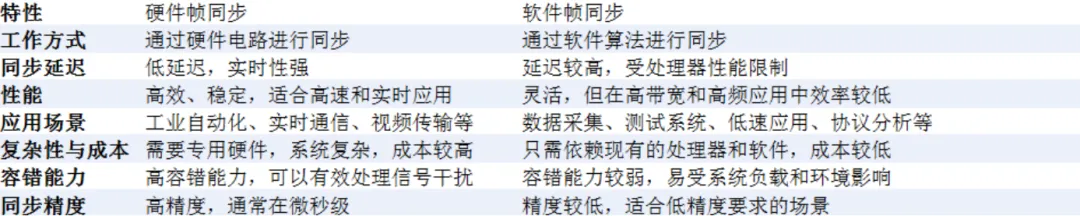

除了硬件帧同步之外，软件帧同步也是经常使用的。尤其是对于一些低速或非实时系统，软件帧同步通常用于不要求超低延迟的应用，比如一些数据采集、存储和分析系统。另外，软件帧同步还具有强大的灵活性，诸如协议分析、开发阶段、非关键业务处理的系统中，它可以在软件中灵活调整或开发新的同步策略。以及在一些测试或仿真环境中，使用软件同步进行数据帧的处理和分析。

举个例子:

在传输控制协议/互联网协议 (TCP/IP) 协议栈的物理层 (PHY) 上进行帧的硬件级同步，可以显著降低中央 ADAS MCU 的后处理需求。德州仪器 DP83TC817S-Q1 以太网 PHY 收发器能够使两个或更多雷达的雷达帧在时域和频域上实现硬件级同步，精度达到纳秒级。下图展示了这一概念。

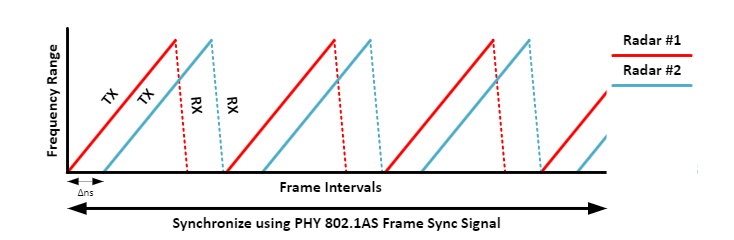

两个雷达在时域和频域上实现同步

德州仪器 DP83TC817S-Q1 具有多项高级功能，能够利用精密时间协议 (PTP) 恢复传入的中央时钟。该器件的集成输入/输出用于触发雷达帧，从而在多个雷达之间及时实现雷达帧同步。这个同步的帧会被传送回雷达电子控制单元。然后，DP83TC817S-Q1 测量接收到的雷达帧的频率偏移，并在下一个帧周期校正雷达频率偏移，从而使后续帧在频域上实现同步。时域和频域同步使中央 ADAS MCU 几乎无需进行后处理，就能使用从传感器获取的数据，并提供比软件级同步更高的精度。

以太网 PHY 收发器通过简化现有 ADAS 架构并减少软件栈处理，提高了现有雷达系统汽车架构的精度、效率和探测范围，从而能够满足 OEM 和一级制造商的需求。DP83TC817S-Q1不仅减少了 ADAS MCU 上的处理负担，而且还缩短了完整雷达系统的开发周期并提高了其性能水平，使得原先成本受限的架构得以实现。因此，这些特性的结合无疑将缩短下一代 L2 级及更高级别自动驾驶汽车的开发周期。
