基于CPS CPSQ5453&CPSQ5352的易冲车灯方案-电子工程世界

一、CPS易冲（CONVENIENTPOWER）针对汽车矩阵大灯，推出基于CPS CPSQ5453 & CPSQ5352的汽车矩阵式大灯方案。

开发板搭载的主要器件有CPS的独立双通道恒压恒流升压控制器：CPSQ5453、独立双通道LED恒流降压变换器：CPSQ5352。

二、开发套件包括：

1. CPSQ5453：一颗汽车级电源控制芯片；双通道且通道之间可独立运行的恒流和恒压电源控制芯片。可实现BOOST、BUCK-BOOST等电源拓扑的控制；输入电压范围4.5V~65V；拥有抖频功能改善EMI； CPSQ5453拥有SPI通信功能，可通过SPI对IC进行功能和参数配寘；采用峰值电感电流控制，具有较快的响应速率； CPSQ5453拥有多种工作模式，包含正常工作模式、跛行模式，并且CPSQ5453可通过对部分OTP寄存器进行烧录以实现独立运行模式，满足客户对功能完整性的需求； CPSQ5453拥有电流误差补偿功能，可在低电流工作场景下保持较高电流精度；具有完善的保护机制，包含输出过压保护、短路保护、过流保护、输入欠压保护、逐周期限流、过热保护、回响环路开路保护、时钟电路开路保护等

2. CPSQ5352：一颗汽车级、拥有独立的双通道降压型LED驱动芯片，其每个通道最大输出电流可达1.6A； CPSQ5352适用于较宽范围的输入电压，可在4.5V~65V输入下正常工作； CPSQ5352支持SPI通信，支持2MHz以上的通信速率； CPSQ5352采用较先进的COT控制管道，拥有较快的动态负载响应速度，能够适应各种调光管道特别是能配合矩阵大灯控制器工作； CPSQ5352在所有工况下均可保持较高的电流精度，误差保持在4%以内； CPSQ5352支持类比调光和PWM调光，输出电流和PWM调光占空比、频率均支持程式设计控制； CPSQ5352拥有10比特高精度ADC，用户可通过ADC直接读取部分关键参数； CPSQ5352具有完善的保护机制，包括LED过流、短路、开路、过温关机等保护。

三、参考文献

【1】CPSQ5453_Datasheet.PDF

【2】CPSQ5352_Datasheet.PDF

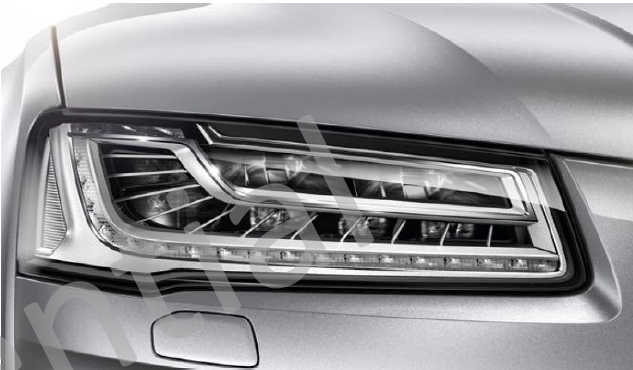

►场景应用图

易冲半导体-CPS车灯驱动方案技术简介

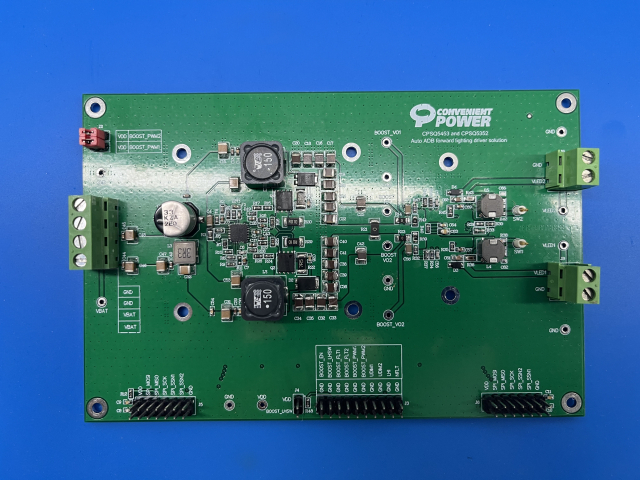

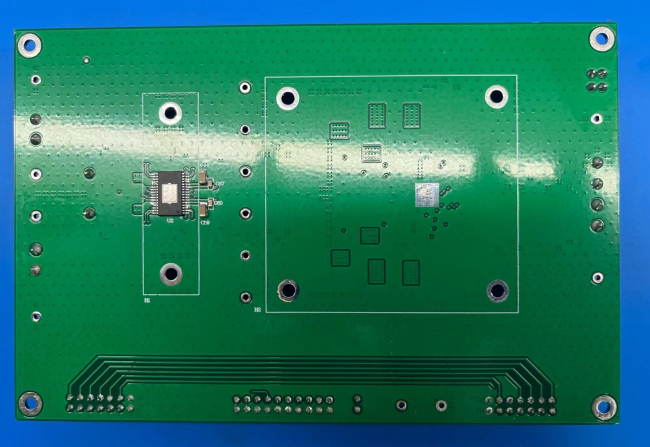

►展示板照片

易冲半导体-CPS车灯驱动方案技术简介

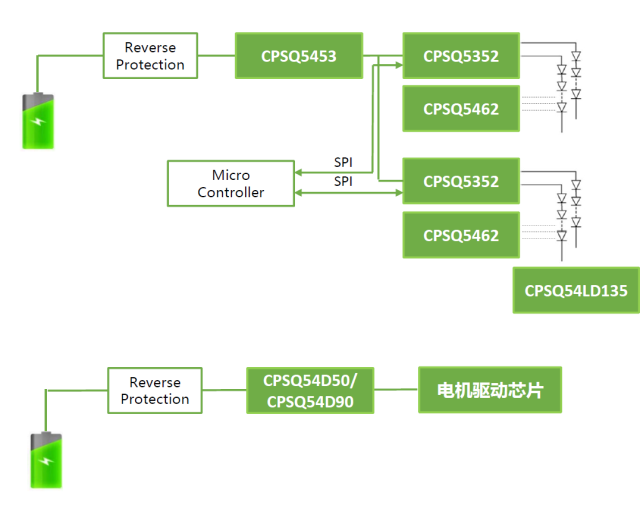

►方案方块图

易冲半导体-CPS车规驱动介绍

►核心技术优势

1. CPSQ5453支持4.5V到65V的输入电压范围，并能够控制BOOST、BUCK-BOOST等多种电源拓扑，且采用峯值电感电流控制技术，具有较快的响应速率，同时在低电流工作场景下具备电流误差补偿功能，保持较高的电流精度。 2. CPSQ5352每个通道最大输出电流可达1.6A，并且在所有工况下均保持高电流精度，误差控制在4%以内，适用于多种LED驱动应用。采用COT控制方式，具有较快的动态负载响应速度，支持模拟调光和PWM调光，且输出电流、PWM调光占空比和频率均可编程控制，特别适合与矩阵大灯控制器配合使用。
