具体实现功能
(1)能根据汉字和英文的内码不同显示不同的汉字和英文字符,初始显示“电子工程师成长日记”;
(2)可以多样化显示:从左到右,从右到左,从下到上,从上到下;
(3)可以键盘控制显示花样;
(4)可以利用“点阵LED字模生成工具”生成自己想要显示的字符。

仿真演示视频:
https://www.bilibili.com/video/BV1aF4m177vD/?vd_source=cb7d37314419614c8c9f43f514f7d751
设计介绍

51单片机简介
51单片是一种低功耗、高性能CMOS-8位微控制器,拥有灵巧的8位CPU和可编程Flash,使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。
本设计所使用的芯片可兼容以下所有的51系列单片机(包括AT系列和STC系列)。

资料内容
仿真实现(protues8.7)

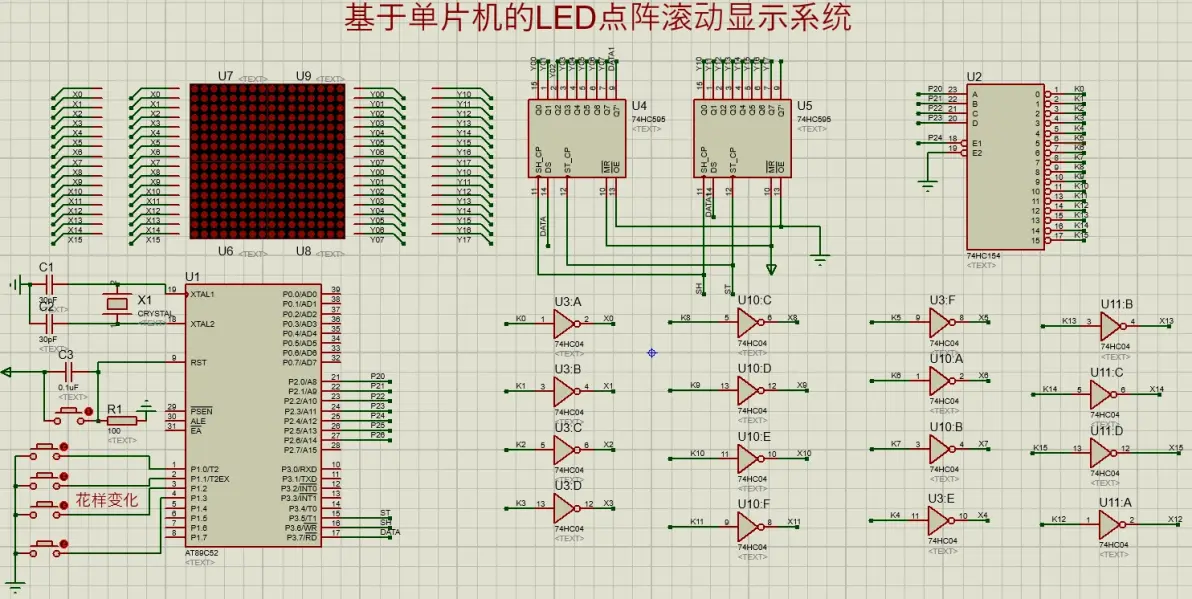

本设计利用protues8.7软件实现仿真设计,具体如图。

程序(Keil5)
本设计利用KEIL5软件实现程序设计。
主函数如下:
void main(void) //主程序
{
TMOD=0X01;
TH0=(65535-1000)/256;
TL0=(65535-1000)%256;
ET0=1;
EA=1;
TR0=1;
while(1)
{
if(LeftFlag==1)
{
LeftDisplay();
}
if(RightFlag==1)
{
RightDisplay();
}
if(UpFlag==1)
{
UpDisplay();
}
if(DownFlag==1)
{
DownDisplay();
}
}
}
程序运行结果如图:

全部内容

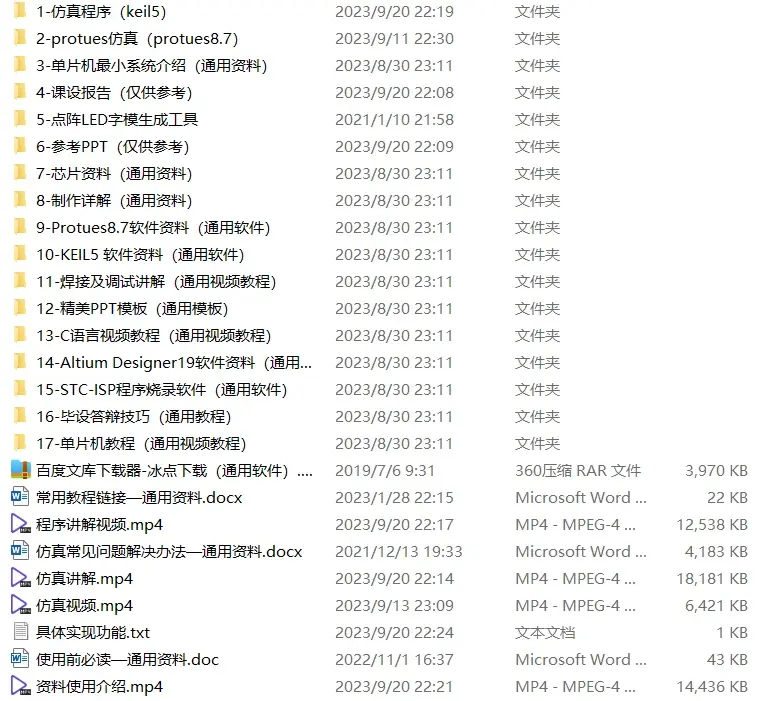

全部资料包括程序(keil5)、AD原理图和PCB源文件(AD19)、protues仿真(protues8.7)、课设报告(仅供参考)、参考PPT、开发资料、资料使用介绍、仿真视频、程序讲解视频、仿真讲解视频、最小系统介绍视频等。

资料获取
https://docs.qq.com/doc/DT2ViUVdPenBBRXVX
关键字:51单片机 LED点阵
引用地址:
基于51单片机的LED点阵滚动显示系统
