前言

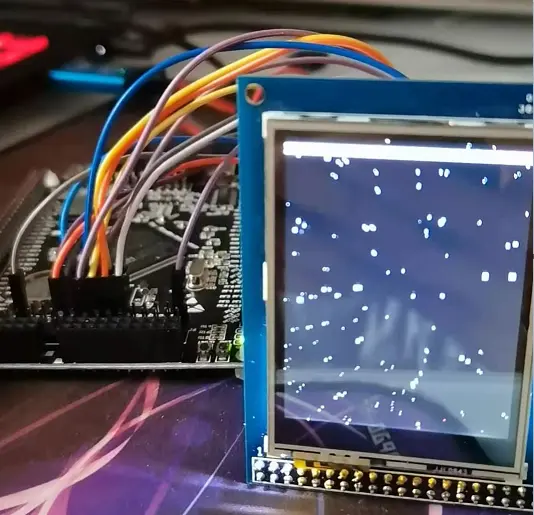

之前研究qemu的目的之一就是想用用qemu的stm32二次开发版本进行LCD显示实验。但是真的看了qemu stm32的源码后，发现并不支持LCD驱动的。所以我考虑是否由我自己来添加LCD驱动仿真，进行qemu二次开发。而步骤1就是我要先自己玩下基于stm32的LCD驱动应用编程。而我之前买oled屏幕后也买过一块stm32F407的开发板。oled能正常驱动，并且翻出了10年前买的2.4寸tft屏幕(80接口8bit的ili9325)也能正常驱动。

然后我发现就简单的显示内容没有动画效果，觉得不好玩，于是想起来2019年底下载过一个GUI开源软件GuiLite。然后2021年了我去看看它是否在不断的更新。所以我主要分析的是2019年底的版本，2021最新版也看了下，基础内容差距不大。

当然我也尝试了下将GuiLite移植到stm32F407开发板上，按Doc中help截图的操作步骤，还是很容易的。我现在看似在玩应用，其实我研究的还是底层库源码设计机制，所以我定义的一年视觉相关底层的的研究方向没有跑偏哈~

GuiLite源码研究

首先要明确目标，就是我分析GuiLite源码的目的是想了解GUI的设计原理。因为让我直接写个GUI引擎框架，我暂时不会。因为好奇，所以要去了解，毕竟他就5000行代码搞定的事情，我觉得很神奇。

我看了几个例子后，通过调试跟进源码，基本上已经了解了他的设计方法，让我自己设计的话我也有了方向。虽然源码还没有全看完，但是surface及widgets基本控件的原理都已经了解了，此次的目标已达成。另外的好处是，对这些控件的源码分析后，自己也可以比较灵活的去调用API做些小作品，蛮好玩的。我就喜欢这样小巧的代码，麻雀虽小五脏俱全。如下是我过程中分析源码的笔记，取其精华去其糟粕。我也发现了些bug，以及我觉得某些点，它还有继续完善的空间。

A.HelloStar工程

范围检查技巧

宽度和高度超范处理

    x0 = (x0 < 0) ? 0 : x0;

    y0 = (y0 < 0) ? 0 : y0;

    x1 = (x1 > (m_width - 1)) ? (m_width - 1) : x1;

    y1 = (y1 > (m_height - 1)) ? (m_height - 1) : y1;

随机数不超过范围的技巧，用取余数

    m_x = m_start_x = rand() % UI_WIDTH;

    m_y = m_start_y = rand() % UI_HEIGHT;

物体移动的技巧

先清除之前的绘制变成当前的背景，再重新绘制新的。至于只有一个图层为黑色底色的，就是直接画黑色，就是清除的意思，然后再重新绘制新的物体图像，看上去就是移动的效果。

B.HelloLayers工程

关于Layer的处理技巧

若有2层surface，则一开始需要申请Z_ORDER_LEVEL_1,然后就会进入如下的for循环，会为m_layers[i].fb分配内存空间。

若有3层surface，则一开始需要申请Z_ORDER_LEVEL_2。

    void set_surface(Z_ORDER_LEVEL max_z_order, c_rect layer_rect)

    {

        m_max_zorder = max_z_order;

        if (m_display && (m_display->m_surface_cnt > 1))

        {

            m_fb = calloc(m_width * m_height, m_color_bytes);

        }

        for (int i = Z_ORDER_LEVEL_0; i < m_max_zorder; i++)

        {//Top layber fb always be 0

            ASSERT(m_layers[i].fb = calloc(layer_rect.width() * layer_rect.height(), m_color_bytes));

            m_layers[i].rect = layer_rect;

        }

    }

这个内存在fill_rect函数中进行赋值的，m_layers[z_order].fb。若surface只有1级的话，不会为fb赋值。首先要思考下为什么要为fb赋值，其实就是备份的意思。

        if (z_order == m_top_zorder)

        {

            int x, y;

            c_rect layer_rect = m_layers[z_order].rect;

            unsigned int rgb_16 = GL_RGB_32_to_16(rgb);

            for (y = y0; y <= y1; y++)

            {

                for (x = x0; x <= x1; x++)

                {

                    if (layer_rect.pt_in_rect(x, y))

                    {

                        if (m_color_bytes == 4)

                        {

                            ((unsigned int*)m_layers[z_order].fb)[(y - layer_rect.m_top) * layer_rect.width() + (x - layer_rect.m_left)] = rgb;

                        }

                        else

                        {

                            ((unsigned short*)m_layers[z_order].fb)[(y - layer_rect.m_top) * layer_rect.width() + (x - layer_rect.m_left)] = rgb_16;

                        }

                    }

                }

            }

            return fill_rect_on_fb(x0, y0, x1, y1, rgb);

        }

在draw_pixel函数中也有对fb赋值。也就是说，所有绘制的地方，都会对fb进行更新值,记录最新的值。技巧就是判断if (z_order == m_max_zorder)则直接return绘制结果。若为单层，则此条件一定满足，就不会备份fb了，而对于多层则要在更新图像的时候备份fb。目的是为了将上一层级消除的时候对下一层级进行还原。

        if (z_order == m_max_zorder)

        {

            return draw_pixel_on_fb(x, y, rgb);

        }

        if (z_order > (unsigned int)m_top_zorder)

        {

            m_top_zorder = (Z_ORDER_LEVEL)z_order;

        }

        if (m_layers[z_order].rect.pt_in_rect(x, y))

        {

            c_rect layer_rect = m_layers[z_order].rect;

            if (m_color_bytes == 4)

            {

                ((unsigned int*)(m_layers[z_order].fb))[(x - layer_rect.m_left) + (y - layer_rect.m_top) * layer_rect.width()] = rgb;

            }

            else

            {

                ((unsigned short*)(m_layers[z_order].fb))[(x - layer_rect.m_left) + (y - layer_rect.m_top) * layer_rect.width()] = GL_RGB_32_to_16(rgb);

            }

        }

对于c_rect对象的还原方法是overlapped_rect，需要调用2句函数，一句是创建一个rect对象,目的是设置工作局域，另外一句是设置要还原的图层。

    c_rect overlapped_rect(LAYER_1_X, LAYER_1_Y, LAYER_1_WIDTH, LAYER_1_HEIGHT);

    s_surface->show_layer(overlapped_rect, Z_ORDER_LEVEL_0);

可以看到在show_layer中会取出m_layers[z_order].fb，重写到LCD上。其实就是还原。

    int show_layer(c_rect& rect, unsigned int z_order)

    {

        ASSERT(z_order >= Z_ORDER_LEVEL_0 && z_order < Z_ORDER_LEVEL_MAX);

        c_rect layer_rect = m_layers[z_order].rect;

        ASSERT(rect.m_left >= layer_rect.m_left && rect.m_right <= layer_rect.m_right &&

        rect.m_top >= layer_rect.m_top && rect.m_bottom <= layer_rect.m_bottom);

        void* fb = m_layers[z_order].fb;

        int width = layer_rect.width();

        for (int y = rect.m_top; y <= rect.m_bottom; y++)

        {

            for (int x = rect.m_left; x <= rect.m_right; x++)

            {

                unsigned int rgb = (m_color_bytes == 4) ? ((unsigned int*)fb)[(x - layer_rect.m_left) + (y - layer_rect.m_top) * width] : GL_RGB_16_to_32(((unsigned short*)fb)[(x - layer_rect.m_left) + (y - layer_rect.m_top) * width]);

                draw_pixel_on_fb(x, y, rgb);

            }

        }

        return 0;

    }

基于HelloLayers将Hellostar添加入UIcode.c，变成双图层，但是底层图层是动态的。修改后，遇到的问题是，star绘制的时候会擦除顶层的图片。

    load_resource();

    draw_on_layer_0();

    while(1) {

        stars[0].move();

        thread_sleep(70);

        cnt++;

        if (cnt % 60 == 0)

        {

            draw_on_layer_1();

            layer1 = 0;

        }

        if (cnt % 91 == 0)

        {

            clear_layer_1();

            layer1 = 1;

        }

        if (cnt >= 32767)

        {

            cnt = 0;

        }

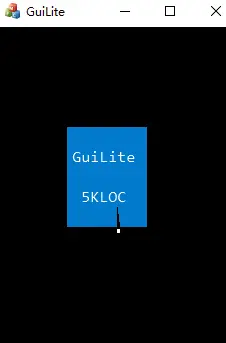

见图

然后想到了办法临时解决下。方法就是star运动绘制后它不是会更新顶层区域的图像嘛，所有我的修改时，当顶层小窗口显示时，下一层star重绘后，我立即重绘下顶层图像。可以解决如上问题，但是感觉刷屏比较频繁，屏幕有闪烁感。这个问题要等我全部看完GuiLite看看还有哪些API可以用来更好的解决我遇到问题。

    load_resource();

    draw_on_layer_0();

    while(1) {

        stars[0].move();

        if (layer1 == 0)

            draw_on_layer_1();

        thread_sleep(70);

        cnt++;

        if (cnt % 60 == 0)

        {

            layer1 = 0;

        }

        if (cnt % 91 == 0)

        {

            clear_layer_1();

            layer1 = 1;

        }

        if (cnt >= 32767)

        {

            cnt = 0;

        }

    }

C.HelloWidgets学习窗口对象的原理

链表归递的技巧

UI窗口对象的处理相关函数中会看到链表归递，其实归递函数我平时都不太用的，常用的还是数组，依次扫描。

通过child->show_window()进行归递，退出条件为child==null，依次扫描的目的是为每个对象调用on_paint进行绘制。而双链表对象是通过add_child_2_tail函数添加到双链表末尾的。

void c_wnd::show_window(){

    if (ATTR_VISIBLE == (m_attr & ATTR_VISIBLE))

    {

        on_paint();

        c_wnd *child = m_top_child;

        if ( 0 != child )

        {

            while ( child )

            {

                child->show_window();

                child = child->m_next_sibling;

            }
