概述

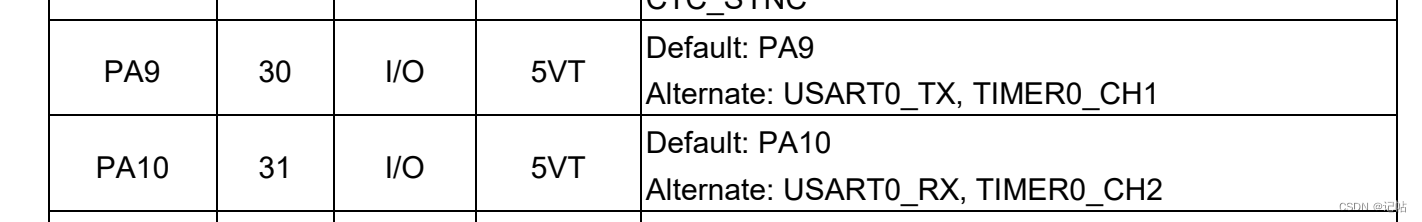

本章主要配置,双ADC轮询模式扫描多个通道，通过串口进行打印。 查阅手册可以得知，PA9、PA10为串口0的输出和输入口。 查阅手册可以得知，PA9、PA10为串口0的输出和输入口。需要GD样片的可以加Q_qun申请：6_15061293 。

样品申请

https://www.wjx.top/vm/wFGhGPF.aspx#

硬件准备

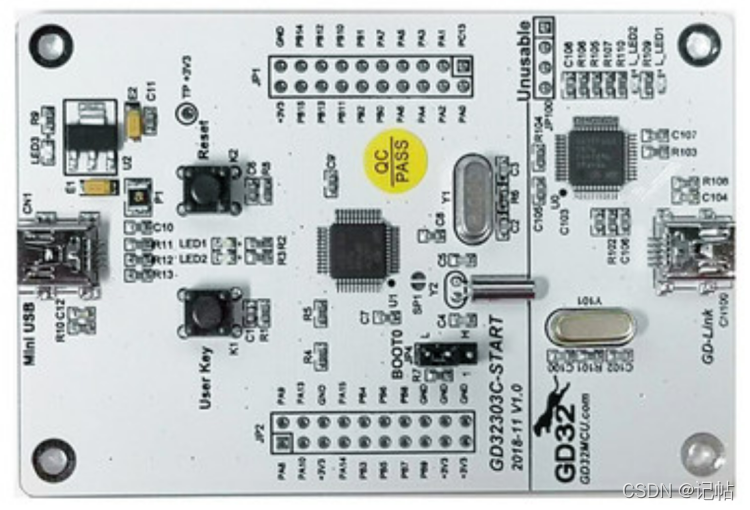

这里准备了1块开发板进行验证，分别是GD32303C_START开发板。

keil配置

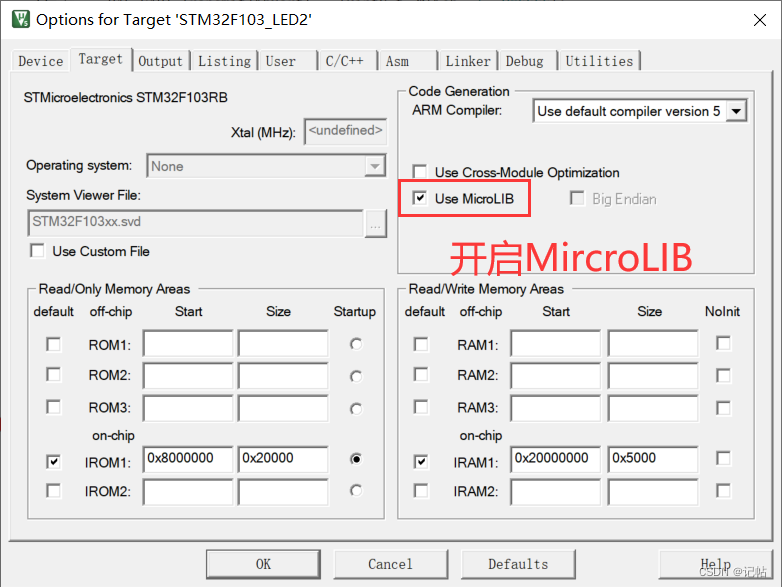

microlib 进行了高度优化以使代码变得很小。 它的功能比缺省 C 库少，并且根本不具备某些 ISO C 特性。 某些库函数的运行速度也比较慢，如果要使用printf(),必须开启。

使能串口

/* 使能GPI0A，用PA9、PA10为串口 */

    rcu_periph_clock_enable(RCU_GPIOA);

    /*使能串口0的时钟 */

    rcu_periph_clock_enable(RCU_USART0);

    /*配置USARTx_Tx(PA9)为复用推挽输出*/

    gpio_init(GPIOA, GPIO_MODE_AF_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_9);

    /*配置USARTx_RxPA9)为浮空输入 */

    gpio_init(GPIOA, GPIO_MODE_IN_FLOATING, GPIO_OSPEED_50MHZ, GPIO_PIN_10);

    /* USART 配置 */

    usart_deinit(USART0);//重置串口0

    usart_baudrate_set(USART0, 115200U);//设置串口0的波特率为115200

    usart_word_length_set(USART0, USART_WL_8BIT);          // 帧数据字长

        usart_stop_bit_set(USART0, USART_STB_1BIT);               // 停止位1位

    usart_parity_config(USART0, USART_PM_NONE);           // 无奇偶校验位

    usart_receive_config(USART0, USART_RECEIVE_ENABLE);//使能接收器

    usart_transmit_config(USART0, USART_TRANSMIT_ENABLE);//使能发送器

    usart_enable(USART0);//使能USART

串口重定向

/* retarget the C library printf function to the USART */

int fputc(int ch, FILE *f)

{

    usart_data_transmit(USART0, (uint8_t)ch);

    while(RESET == usart_flag_get(USART0, USART_FLAG_TBE));

    return ch;

}

串口重定向后就可以使用printf进行打印。

ADC通道设置

ADC0初始化

///*************时钟配置******************/

    /*使能GPIOA时钟 */

    rcu_periph_clock_enable(RCU_GPIOA);

    /*使能ADC时钟 */

    rcu_periph_clock_enable(RCU_ADC0);

    /* 配置ADC速率 */

    rcu_adc_clock_config(RCU_CKADC_CKAPB2_DIV8);

ADC0配置

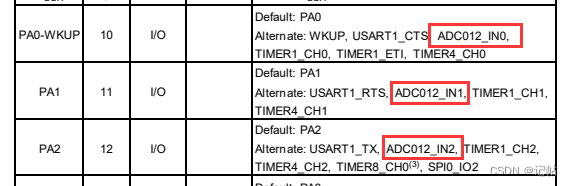

/*------------------ADC GPIO配置------------------*/

// 必须为模拟输入

    gpio_init(GPIOA, GPIO_MODE_AIN, GPIO_OSPEED_MAX, GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2);

/*------------------ADC工作模式配置------------------*/

        // 设置adc工作在独立模式

        adc_mode_config(ADC_MODE_FREE);

        // 多通道用扫描模式

        //    adc_special_function_config(ADC0, ADC_SCAN_MODE, ENABLE);

        // 单通道用连续转换模式

//        adc_special_function_config(ADC0, ADC_CONTINUOUS_MODE, ENABLE);

        // 结果转换右对齐

        adc_data_alignment_config(ADC0, ADC_DATAALIGN_RIGHT);

        // 转换通道1个

        adc_channel_length_config(ADC0, ADC_REGULAR_CHANNEL, 3);

    /* ADC regular channel config */

    adc_regular_channel_config(ADC0, 0, ADC_CHANNEL_0, ADC_SAMPLETIME_55POINT5);

    adc_regular_channel_config(ADC0, 1, ADC_CHANNEL_1, ADC_SAMPLETIME_55POINT5);

    adc_regular_channel_config(ADC0, 2, ADC_CHANNEL_2, ADC_SAMPLETIME_55POINT5);

        // 不用外部触发转换，软件开启即可

        adc_external_trigger_source_config(ADC0, ADC_REGULAR_CHANNEL, ADC0_1_2_EXTTRIG_REGULAR_NONE);

        adc_external_trigger_config(ADC0, ADC_REGULAR_CHANNEL, ENABLE);

        // 使能ADC

        adc_enable(ADC0);

        delay_1ms(1);                                                   // 等待1ms

        // 使能ADC校准

        adc_calibration_enable(ADC0);

ADC1初始化

/*************时钟配置******************/

    /*使能GPIOA时钟 */

    rcu_periph_clock_enable(RCU_GPIOB);

    /*使能ADC时钟 */

    rcu_periph_clock_enable(RCU_ADC1);

    /* 配置ADC速率 */

    rcu_adc_clock_config(RCU_CKADC_CKAPB2_DIV8);

ADC1配置

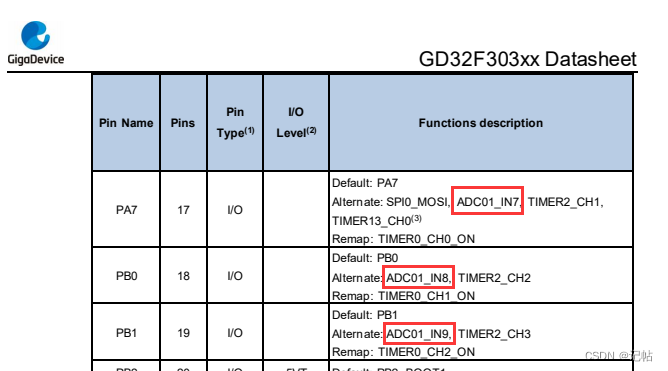

/*------------------ADC GPIO配置------------------*/

// 必须为模拟输入

    gpio_init(GPIOA, GPIO_MODE_AIN, GPIO_OSPEED_MAX, GPIO_PIN_7);

    gpio_init(GPIOB, GPIO_MODE_AIN, GPIO_OSPEED_MAX, GPIO_PIN_0 | GPIO_PIN_1);

/*------------------ADC工作模式配置------------------*/

        // 设置adc工作在独立模式

        adc_mode_config(ADC_MODE_FREE);

        // 多通道用扫描模式

        //    adc_special_function_config(ADC0, ADC_SCAN_MODE, ENABLE);

        // 单通道用连续转换模式

//        adc_special_function_config(ADC0, ADC_CONTINUOUS_MODE, ENABLE);

        // 结果转换右对齐

        adc_data_alignment_config(ADC1, ADC_DATAALIGN_RIGHT);

        // 转换通道1个

        adc_channel_length_config(ADC1, ADC_REGULAR_CHANNEL, 3);

    /* ADC regular channel config */

    adc_regular_channel_config(ADC1, 0, ADC_CHANNEL_7, ADC_SAMPLETIME_55POINT5);

    adc_regular_channel_config(ADC1, 1, ADC_CHANNEL_8, ADC_SAMPLETIME_55POINT5);

    adc_regular_channel_config(ADC1, 2, ADC_CHANNEL_9, ADC_SAMPLETIME_55POINT5);

        // 不用外部触发转换，软件开启即可

        adc_external_trigger_source_config(ADC1, ADC_REGULAR_CHANNEL, ADC0_1_2_EXTTRIG_REGULAR_NONE);

        adc_external_trigger_config(ADC1, ADC_REGULAR_CHANNEL, ENABLE);

        // 使能ADC

        adc_enable(ADC1);

        delay_1ms(1);                                                   // 等待1ms

        // 使能ADC校准

        adc_calibration_enable(ADC1);

ADC数据采集

uint16_t  get_adc(uint32_t adc_periph , uint8_t adc_channel)

{

/* 配置规则通道采集*/

    adc_regular_channel_config(adc_periph, 0, adc_channel, ADC_SAMPLETIME_55POINT5);

        // 由于没有采用外部触发，所以使用软件触发ADC转换

        adc_software_trigger_enable(adc_periph, ADC_REGULAR_CHANNEL);

        while(!adc_flag_get(adc_periph, ADC_FLAG_EOC));                       // 等待采样完成

        adc_flag_clear(adc_periph, ADC_FLAG_EOC);                             // 清除结束标志

        return  adc_regular_data_read(adc_periph);                         // 读取ADC数据

}

数据采集

while (1){

        uint16_t adc0Value0 = 0;

        uint16_t adc0Value1 = 0;

        uint16_t adc0Value2 = 0;

        adc0Value0=get_adc(ADC0 ,ADC_CHANNEL_0);

        adc0Value1=get_adc(ADC0 ,ADC_CHANNEL_1);

        adc0Value2=get_adc(ADC0 ,ADC_CHANNEL_2);

    printf('\nadc0_IN0(PA0)=%4.0d,电压=%1.4f',adc0Value0,adc0Value0*3.3f/4095);

    printf('\nadc0_IN1(PA1)=%4.0d,电压=%1.4f',adc0Value1,adc0Value1*3.3f/4095);

    printf('\nadc0_IN2(PA2)=%4.0d,电压=%1.4f',adc0Value2,adc0Value2*3.3f/4095);

        uint16_t adc1Value0 = 0;

        uint16_t adc1Value1 = 0;

        uint16_t adc1Value2 = 0;

        adc1Value0=get_adc(ADC1 ,ADC_CHANNEL_7);

        adc1Value1=get_adc(ADC1 ,ADC_CHANNEL_8);

        adc1Value2=get_adc(ADC1 ,ADC_CHANNEL_9);

    printf('\nadc1_IN7(PA7)=%4.0d,电压=%1.4f',adc1Value0,adc1Value0*3.3f/4095);

    printf('\nadc1_IN8(PB0)=%4.0d,电压=%1.4f',adc1Value1,adc1Value1*3.3f/4095);

    printf('\nadc1_IN9(PB1)=%4.0d,电压=%1.4f',adc1Value2,adc1Value2*3.3f/4095);

    delay_1ms(1000);

    }

测试结果

输入固定电压进行测试。

测试结果如下。
