GD32 MCU当前产品的ADC都是SAR ADC，它有着转换速度快，精度高的优点，刚好适合在一些需要快速ADC转换的场合使用，比如电机应用。那么小伙伴们知道如何计算GD32 ADC的转换时间吗？

以GD32F30x为例，我们看下用户手册中关于ADC转换时间的介绍：

wKgZomXlJJuAAXd0AAClUr-KwnI035.png?imageView2/2/w/1000

可以看到，ADC一个通道的转换时间=采样时间+12.5个CK_ADC周期。

我们再来看GD官方ADC的例程。

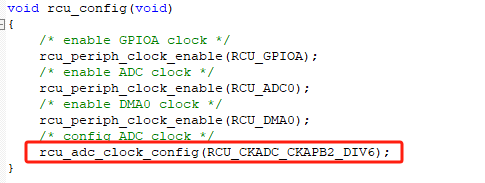

首先是时钟配置，程序中ADC的时钟来源是APB2的6分频：

wKgaomXlJKKABCXqAAAsHW2yfSc371.png?imageView2/2/w/1000

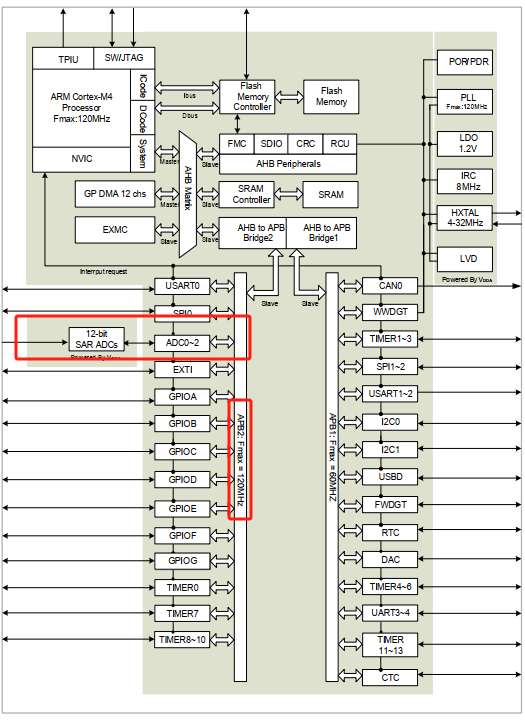

从GD32F30x的系统架构中我们能看到，ADC0、1、2是挂载在APB2总线下的：

wKgaomXlJKaAOxLFAAFVSMAY4c8463.png?imageView2/2/w/1000

如果APB2总线的频率是120MHz，那么按照程序中的设置，ADC的时钟频率为120M/6 = 20MHz。

继续来看ADC的配置代码：

wKgZomXlJKyACtj0AAC-wac7hL8999.png?imageView2/2/w/1000

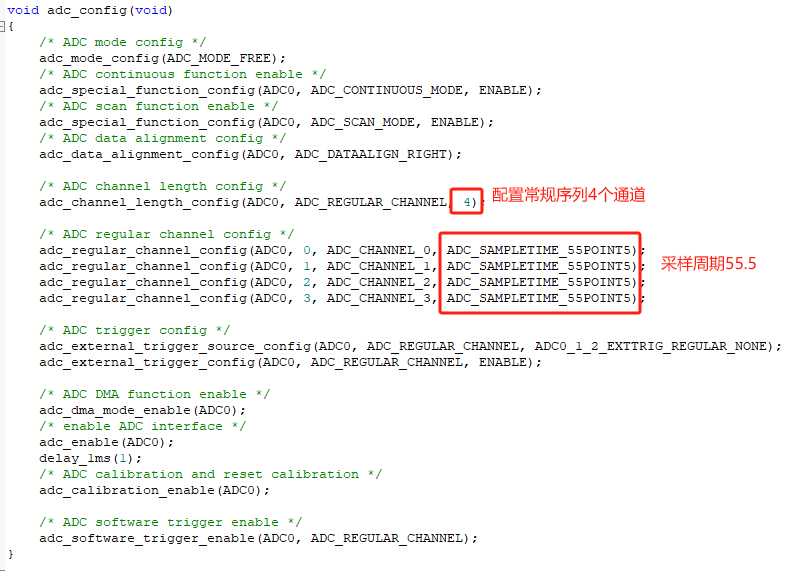

代码中配置了常规序列4个通道，也就是说，一次触发，ADC采样4个通道。每个通道的采样周期为55.5，那么按照前面ADC转换时间公式：单通道转换时间=采样时间+12.5个CK_ADC计算，即：

（55.5+12.5）个CK_ADC = 68/20M = 3.4us

进而得知4个通道总转换时间为3.4us*4 = 13.6us。

好了，小伙伴们应该知道怎么算ADC转换时间了，赶紧拿开发板试试看吧。
