我们知道，使用ADC规则组（常规组）多通道采样时，必须要配合DMA使用，但有的小伙伴遇到这种应用下数据错位的情况，比如预设的转换顺序是通道0->通道1->通道2，但定义的数据buffer中的采样值却是通道1->通道2->通道0，那这是为什么呢？

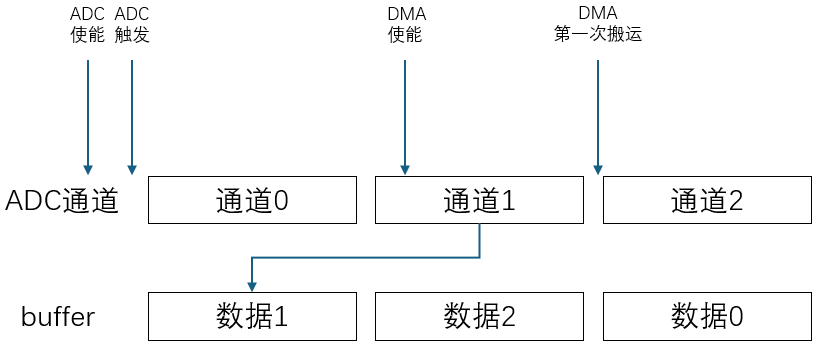

出现这种情况的一个可能原因是——ADC先使能再去配置DMA。我们来看下面的时序：

wKgZomXyWTiAEpmPAAA9YFo96dA479.png?imageView2/2/w/1000

如果先配置并使能ADC，当触发信号来临，ADC开始转换，若ADC转换到通道1的时候，DMA才配置并使能，那么DMA是不会搬运通道0的数据的，而是当通道1的转换结束后，DMA才开始搬运第一个数据到buffer[0]，所以buffer中的数据顺序就变成了数据1->数据2->数据0。

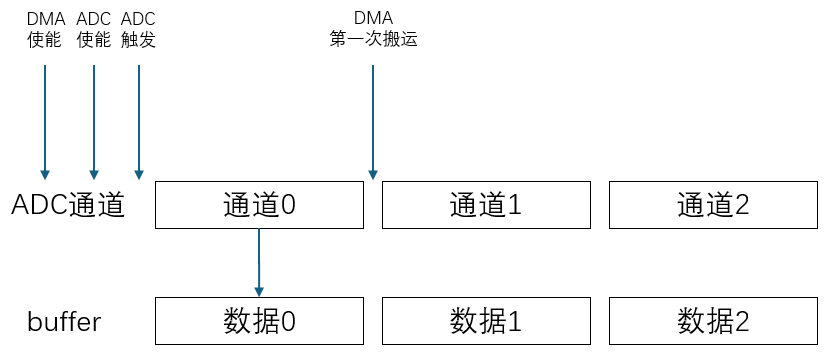

我们再来看下先配置DMA再配置ADC的时序：

wKgZomXyWT6AAbU6AAA_DRuN2Gk286.png?imageView2/2/w/1000

ADC在转换第一个通道时，DMA已经准备好搬运数据，所以DMA的第一次搬运发生在ADC的第一个通道转换完成后，故数据将不会错位。

所以小伙伴知道了吗？ADC+DMA使用的时候，一定要先配置DMA，再配置ADC哦。
