STM32CubeMx入门教程(5):ADC应用

发布者:beta12最新更新时间:2024-04-16 来源: elecfans关键字:STM32CubeMx  ADC应用 手机看文章 扫描二维码
随时随地手机看文章

导语“在本次教程中我们使用指南者开发板的ADC功能,实现ADC电压采样转换。本项目在USART项目(参考USART章节)的基础上配置ADC,通过将采集到的数据转化为电压值在串口上打印出来。”

第一节 系统要求

•硬件

野火指南者开发板

•软件

CubeMx &MDK & 串口调试助手

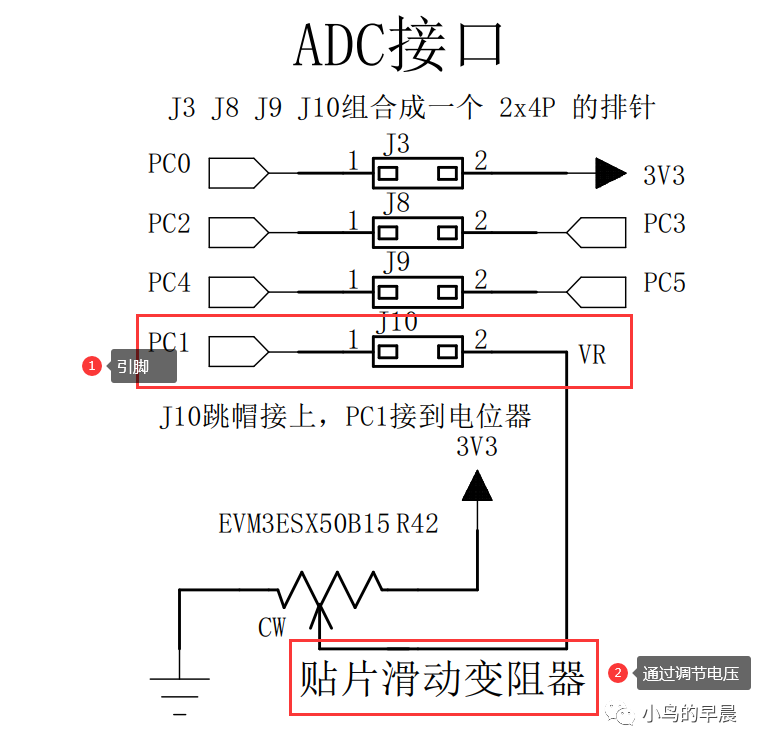

•原理图


第二节 CubeMX配置

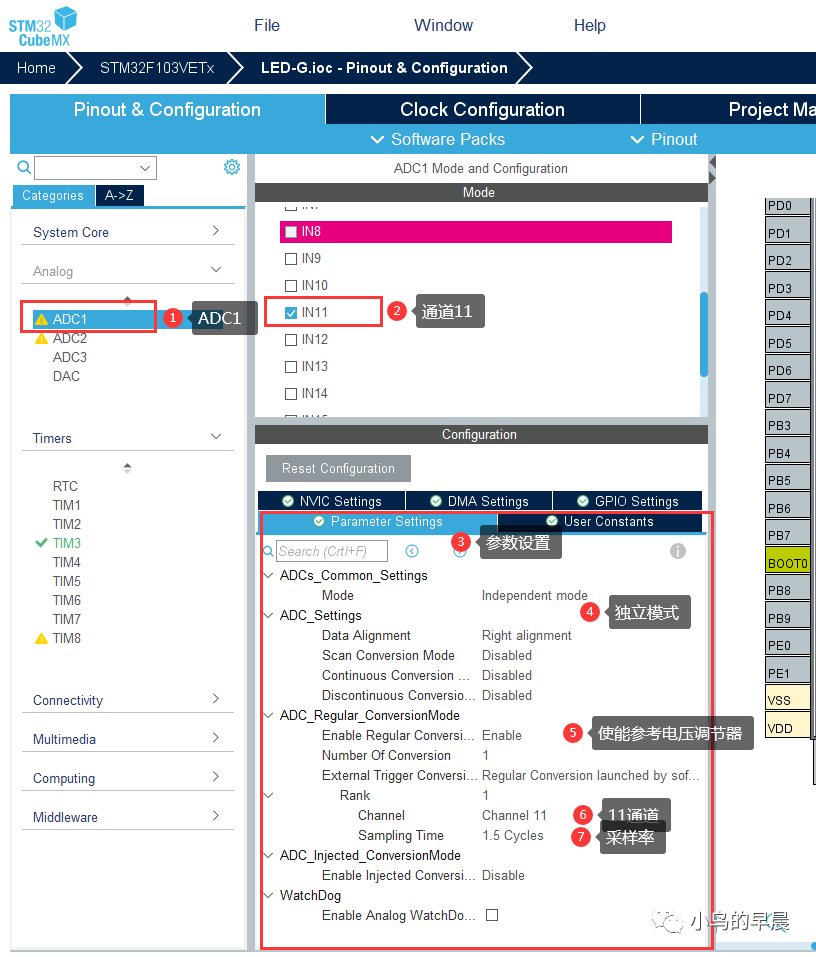

在CubeMx 中设置ADC,选择PC1对应的11通道,ADC1,参数根据下图设置:


第三节 MDK代码编写

CubeMx 初始化代码配置后使用MDK打开项目,主main.c 文件中添加电压转化函数和定义变量:


float adc_conv_value(uint16_t value);uint16_t adc_value;  // 采集到的数据float adc_con_value;  // 转化后的实际电压值在main.c 的自定义代码段4编写转换函数:/*电压参考值为3.3V ADC 为12位,4096**/float adc_conv_value(uint16_t value){

       return (float)value/4096*3.3; //ADC 转换后的值转换为实际的电压值}

在main函数的主循环while中添加ADC采样和打印采样电压值的函数:


// 代码开始从这儿写:HAL_ADC_Start(&hadc1);HAL_ADC_PollForConversion(&hadc1, 10);

adc_value=HAL_ADC_GetValue(&hadc1);

printf('ADC1 channel 11 value=%4d\r\n',adc_value);

adc_con_value=adc_conv_value(adc_value);

printf('ADC1 channel 11 real V value=%4.3f\r\n',adc_con_value);HAL_Delay(500);

编译项目后下载到开发板中。

第四节 效果演示

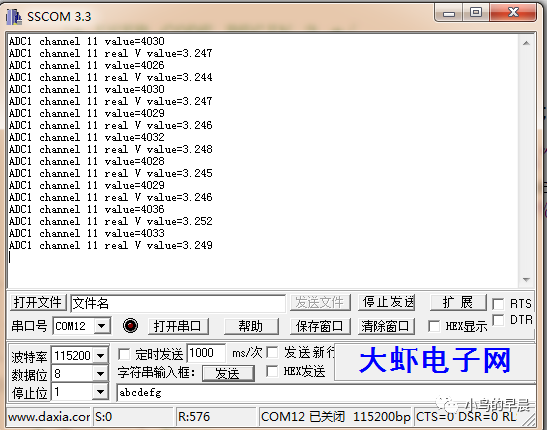

现在我们通过串口打印采集的实际值和转换后的电压值:


可以通过调节滑动变阻器观察采集到数据变化,value是12位的整数值,realVvalue是转化后的实际电压值。

代码分析:

(1)HALADCStart(&hadc1); 是启动ADC1转换。

(2)HALADCPollForConversion(&hadc1, 10);是等待转换结束。

(3)adcvalue=HALADC_GetValue(&hadc1);是获取转换结果。

(4)adcconvalue=adcconvvalue(adc_value);是自定义的转换结果转化为实际电压值的函数。
