STM32 SPI读写W25Q64(三)

发布者:Zhenai5201314最新更新时间:2024-03-29 来源: elecfans关键字:STM32  SPI读写  W25Q64 手机看文章 扫描二维码
随时随地手机看文章

GPIO口模拟SPI读写W25Q64的基本内容已经跟大家介绍完了,今天跟大家介绍下如何通过串口接收文件并保存到W25Q64中。


由于文件是通过串口中断接收的,如果只定义一个缓冲区,有可能缓冲区的内容在写入W25Q64时就被串口中断接收到的内容覆盖,造成数据丢失,所以通过定义两个缓冲区,分时进行接收和保存数据。



串口中断及变量定义


u8 Usart1_buf[2][USART1_BUF_SIZE] = {0};

u8 Usart1_OK = 0;



u16 cnt = 0;

u8 recStart = 0;

u8 timeout = 0;

u8 pos = 0;

void USART1_IRQHandler()

{

  recStart = 1;

  timeout = 0;


  if((USART1- >SR & (1< < 5)) != 0)    //接收中断

  {

    Usart1_buf[pos][cnt] = USART1- >DR;

    cnt++;

    if(cnt == USART1_BUF_SIZE)

    {

      Usart1_OK = 1;

      cnt = 0;

      pos++;

      pos%=2;

    }

  }

  else

    USART1- >SR = 0;

}

主函数通过判断接收中断存储串口中断缓冲区数据到W25Q64。并判断接收数据是否超时作为文件接收完成的标志。接收完成后将保存到W25Q64的内容全部读取并打印到串口。


#include 'stm32f4xx.h'

#include 'led.h'

#include 'core_cm4.h'

#include 'usart.h'

#include 'delay.h'

#include 'stdio.h'

#include 'W25Q64.h'



int main()

{

  u32 add = 0;

  u16 i = 0;


  NVIC_SetPriorityGrouping(5);    //4层嵌套,4个响应优先级

  Usart1_Init(115200);

  W25Q64_Init();


  printf('擦除扇区0、1......rn');

  W25Q64_SectorErase(0);

  W25Q64_SectorErase(4096);

  printf('擦除完成,请发文件!rn');


  while(1)

  {

    if(Usart1_OK == 1)

    {

      Usart1_OK = 0;


      if(pos == 0)  //写缓冲区1

        W25Q64_PageProgram(add,Usart1_buf[1],256);

      else if(pos == 1)  //写缓冲区0

         W25Q64_PageProgram(add,Usart1_buf[0],256);


      add += 256;

    }

    //      //判断是否超时

    if(recStart == 1)

    {

      Systick_Delayms(5);

      timeout++;

      if(timeout >10)

      {

        recStart = 0;

        timeout = 0;

        //存储最后一次接收到数据

        W25Q64_PageProgram(add,Usart1_buf[pos],cnt);

        printf('文件接收完毕!rn');


        add = 0;

        for(i=0;i< 24;i++)

        {

          W25Q64_ReadBytes(add,Usart1_buf[0],USART1_BUF_SIZE-1);

          Usart1_buf[0][USART1_BUF_SIZE-1] = '�';

          printf('%s',(const char *)Usart1_buf[0]);

          add += USART1_BUF_SIZE-1;

        }

      }

    }

  }

}

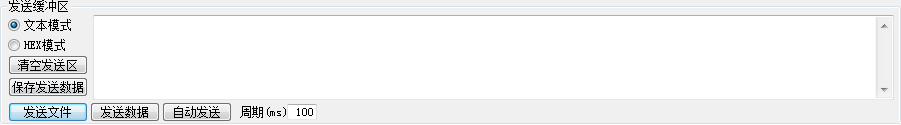

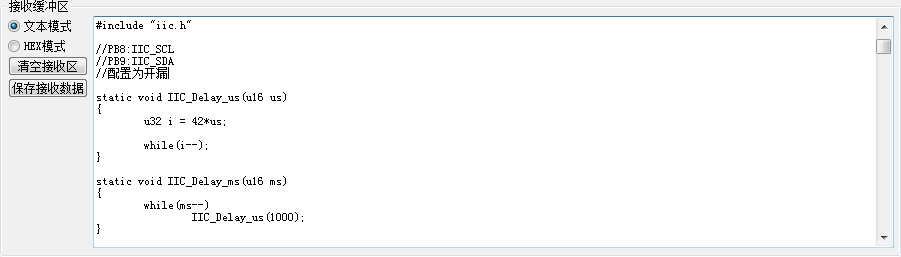

编译后将程序烧入开发板,打开串口助手发送一个iic.c文件,发送完成后,串口助手接收到的内容和iic.c文件内容完全一致,串口接收文件并保存到W25Q64成功。
