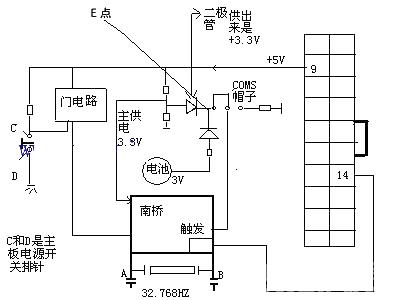

电脑触发开发电路图

电脑触发开发电路的设计原则是什么？

电脑触发开发电路的设计原则主要包括功能性、稳定性、可靠性和可维护性。设计时应确保电路能够准确、快速地响应外部触发信号，同时保证在复杂环境中的稳定运行。此外，还需考虑电路的故障自诊断和自我保护机制，以及便于后续的维护和升级。

在设计电脑触发开发电路时，如何选择合适的触发器类型？

选择合适的触发器类型取决于具体的应用需求。常见的触发器类型包括RS触发器、JK触发器、D触发器等。每种触发器都有其特定的功能和特点，如RS触发器适用于需要置位和复位功能的场合，JK触发器则具有更加灵活的触发方式。设计时需根据电路的具体需求，综合考虑触发器的类型、工作频率、功耗等因素进行选择。

电脑触发开发电路出现故障时，应如何进行故障排查？

进行故障排查时，首先应确认电源是否正常供电，以及各元件的连接是否牢固。然后，可以使用万用表等工具检测电路中的关键信号点，如触发信号、时钟信号等，以判断故障的大致位置。此外，还可以利用示波器观察信号的波形和时序，进一步确定故障的具体原因。在排查过程中，应注意安全操作，避免对电路造成二次损坏。

如何诊断并解决电脑触发开发电路中的亚稳态问题？

亚稳态问题是触发器在特定条件下无法稳定输出有效电平的状态。解决亚稳态问题的方法包括降低系统时钟频率、使用反应更快的触发器或锁存器、引入同步机制等。此外，还可以通过改善时钟信号的质量、增加滤波电容等措施来减少亚稳态的发生。在诊断过程中，可以利用仿真工具对电路进行模拟分析，以便更准确地定位问题所在。

如何优化电脑触发开发电路的性能？

优化电脑触发开发电路的性能可以从多个方面入手。首先，可以优化电路的布局和布线，减少信号传输的延迟和干扰。其次，可以选用性能更好的元件，如高速触发器、低噪声电源等。此外，还可以采用并行处理技术、流水线技术等手段来提高电路的处理速度和吞吐量。在优化过程中，应综合考虑成本、功耗和可靠性等因素。

如何提高电脑触发开发电路的抗干扰能力？

提高电脑触发开发电路的抗干扰能力可以采取多种措施。例如，可以在电路中加入滤波电容和去耦电容，以减少电源噪声和信号干扰。同时，可以采用屏蔽技术将关键元件和信号线进行屏蔽处理，以防止外部电磁辐射的干扰。此外，还可以采用差分信号传输、光隔离等技术来提高信号的抗干扰性能。

电脑触发开发电路中常用的逻辑电平有哪些？

电脑触发开发电路中常用的逻辑电平包括TTL电平和CMOS电平。TTL电平通常定义为高电平为2.4V以上，低电平为0.4V以下；而CMOS电平则根据具体工艺和电源电压的不同而有所差异，但一般也遵循类似的高低电平定义。在实际应用中，需要根据具体电路的需求选择合适的逻辑电平。

TTL和CMOS电平是否可以直接互连？

TTL和CMOS电平通常不建议直接互连，因为它们的电平定义和驱动能力存在差异。如果确实需要互连，可以在接口处添加适当的电平转换电路或上拉/下拉电阻等元件来匹配电平。同时，还需要注意信号的传输速度和时序要求等因素，以确保电路的正常工作。
