（一）触点及线圈指令
PLC梯形图语言的编程原则
1、梯形图由多个梯级组成，每个线圈可构成一个梯级，每个梯级有多条支路，每个梯级代表一个逻辑方程；
2、梯形图中的继电器、接点、线圈不是物理的，是PLC存储器中的位(1=0N；0=0FF)；编程时常开/常闭接点可无限次引用，线圈输出只能是一次；
3、梯形图中流过的不是物理电流而是“概念电流”，只能从左向右流；
4、用户程序的运算是根据PLC的输入/输出映象寄存器中的内容，逻辑运算结果可以立即被后面的程序使用；
5、PLC的内部继电器不能做控制用，只能存放逻辑控制的中间状态；

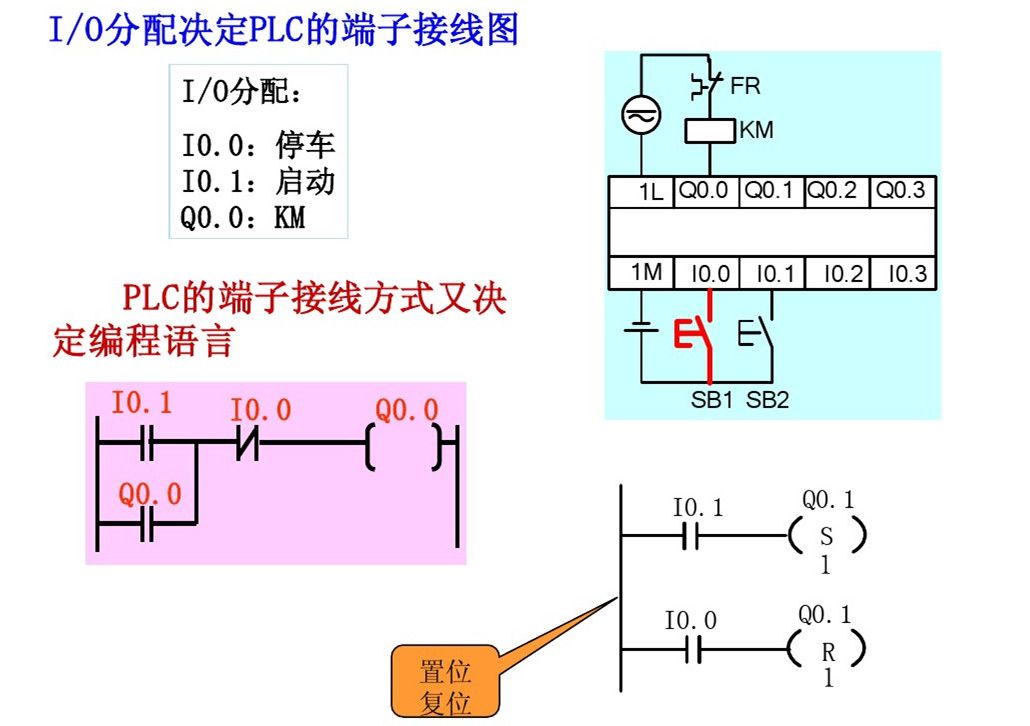

6、输出线圈不能直接驱动现场的执行元件，通过I/模块上的功率器件来驱动。

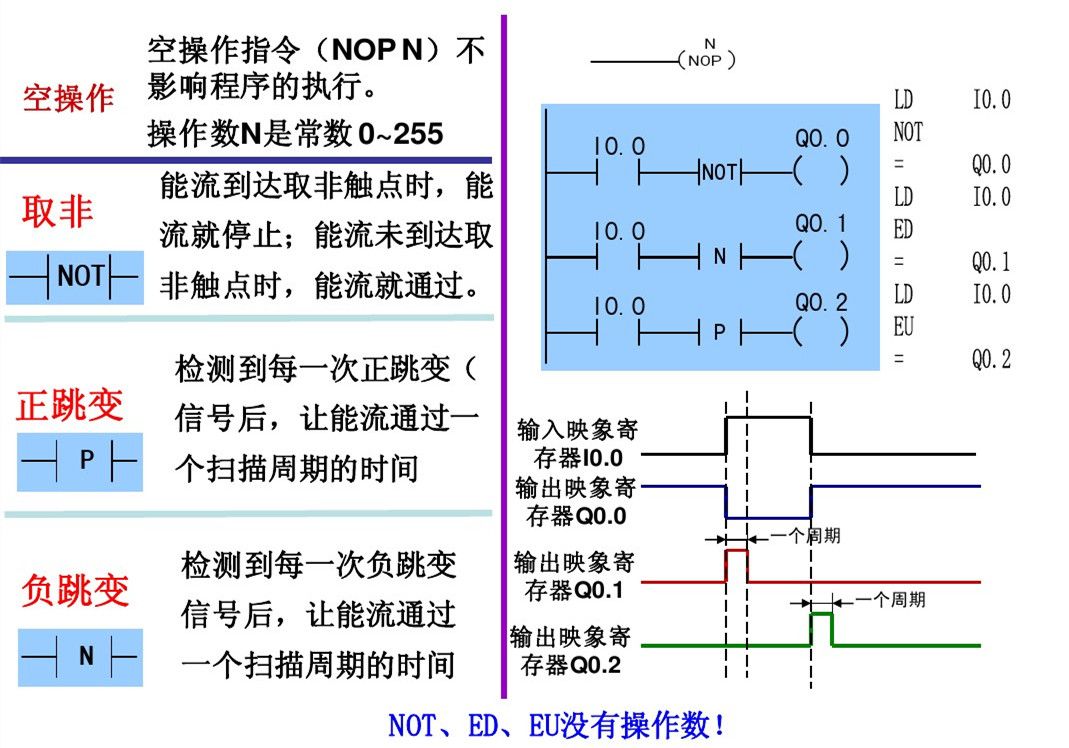

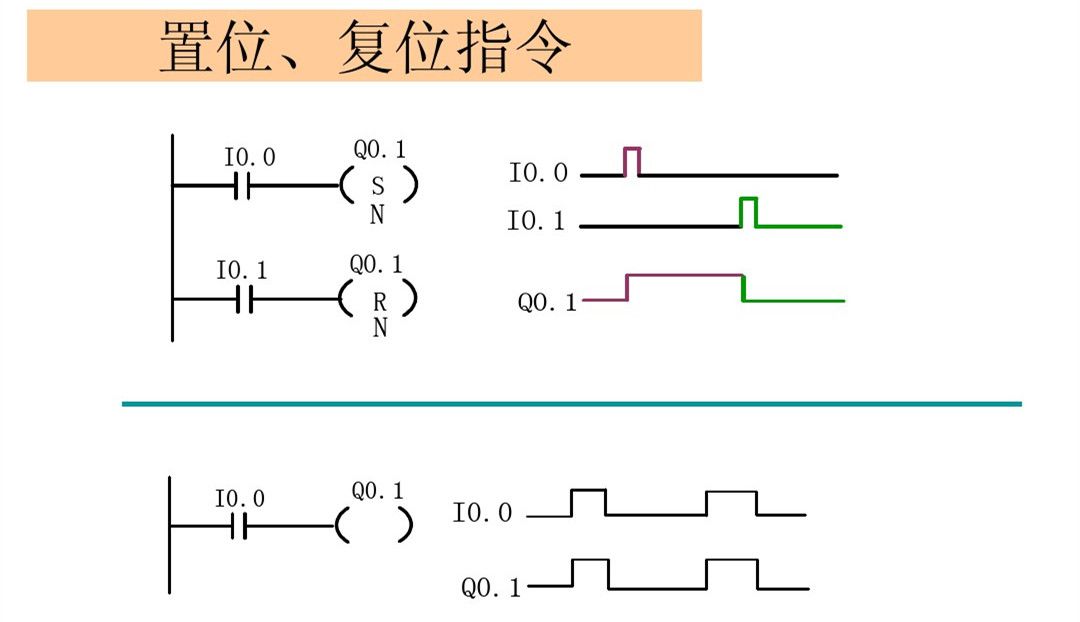

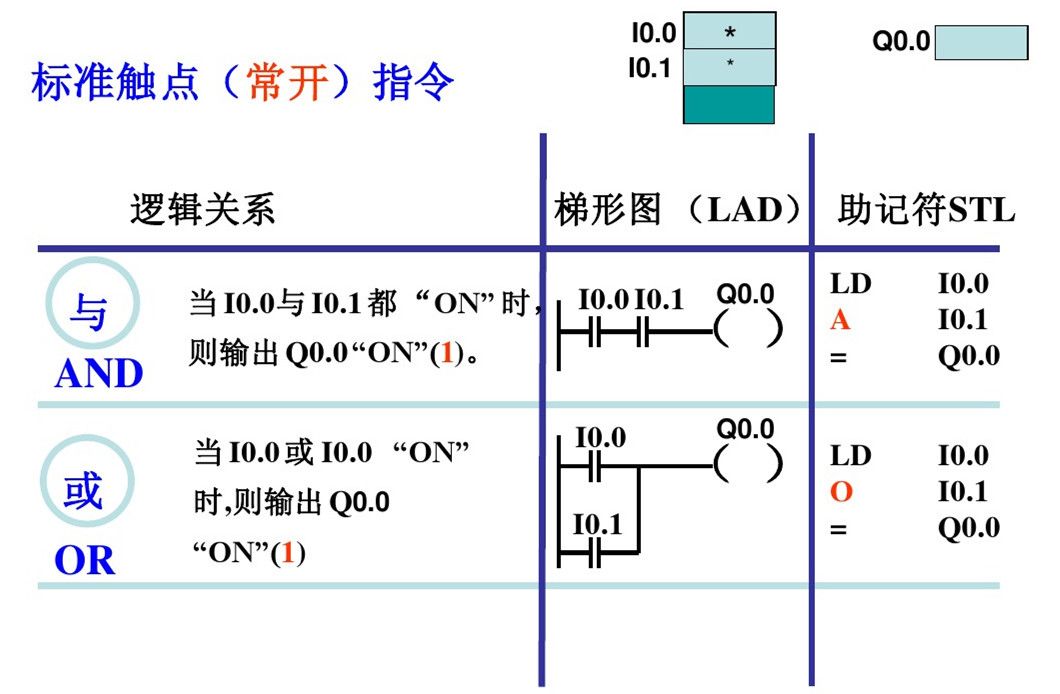

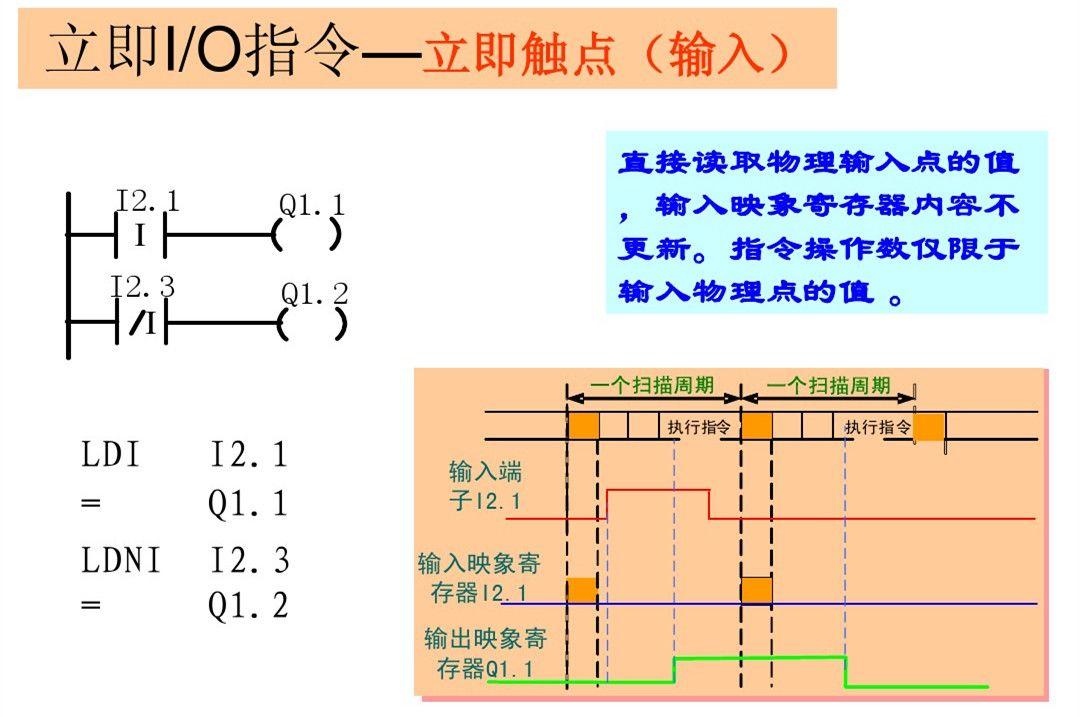

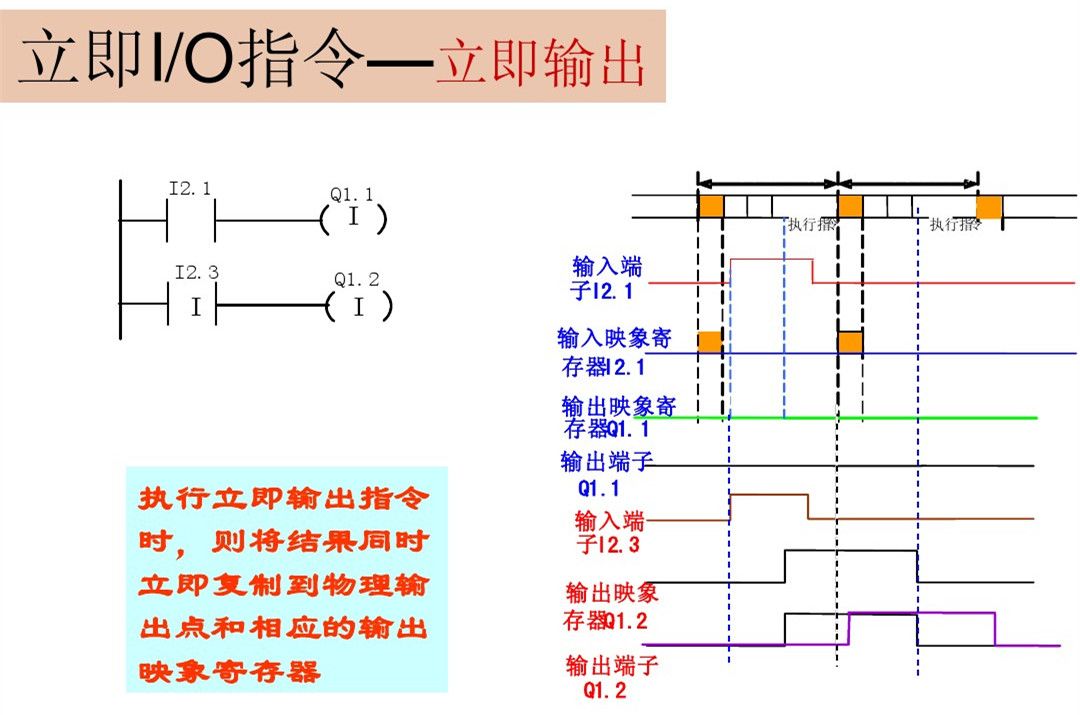

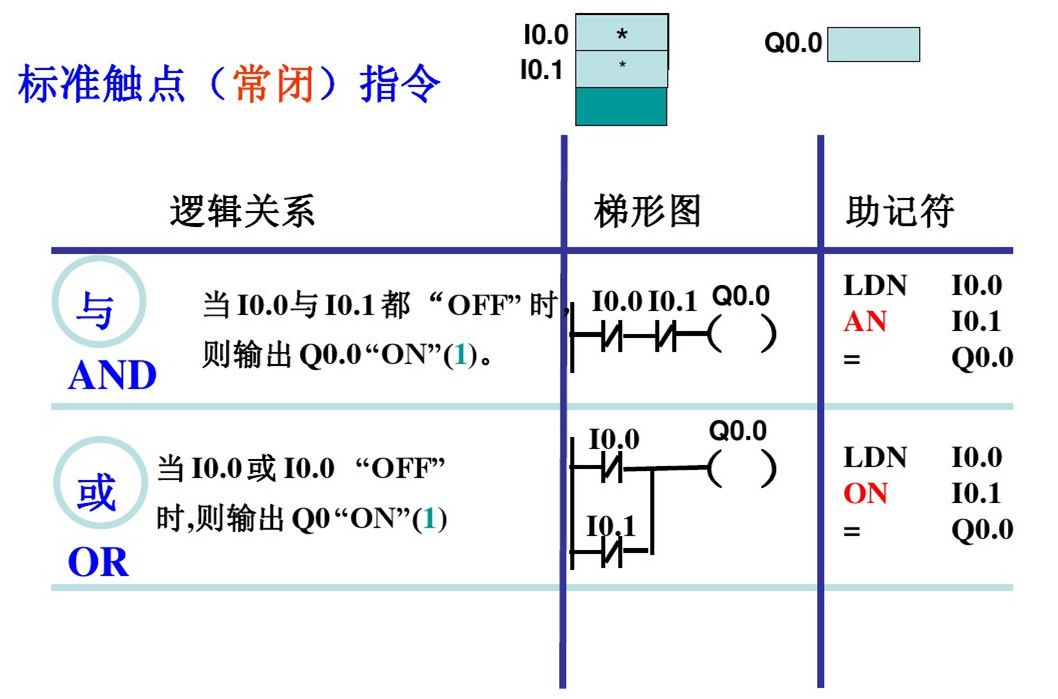

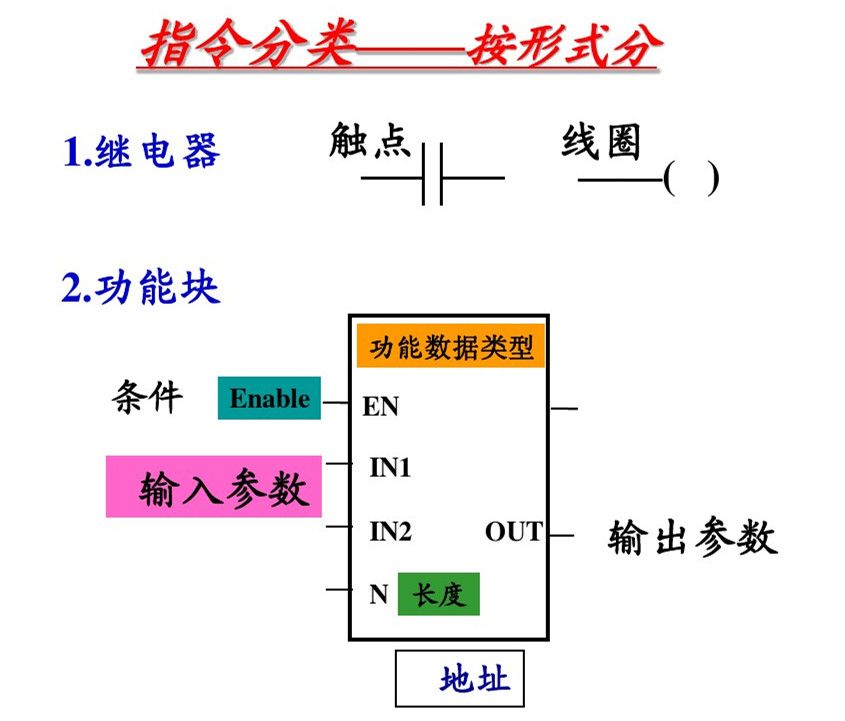

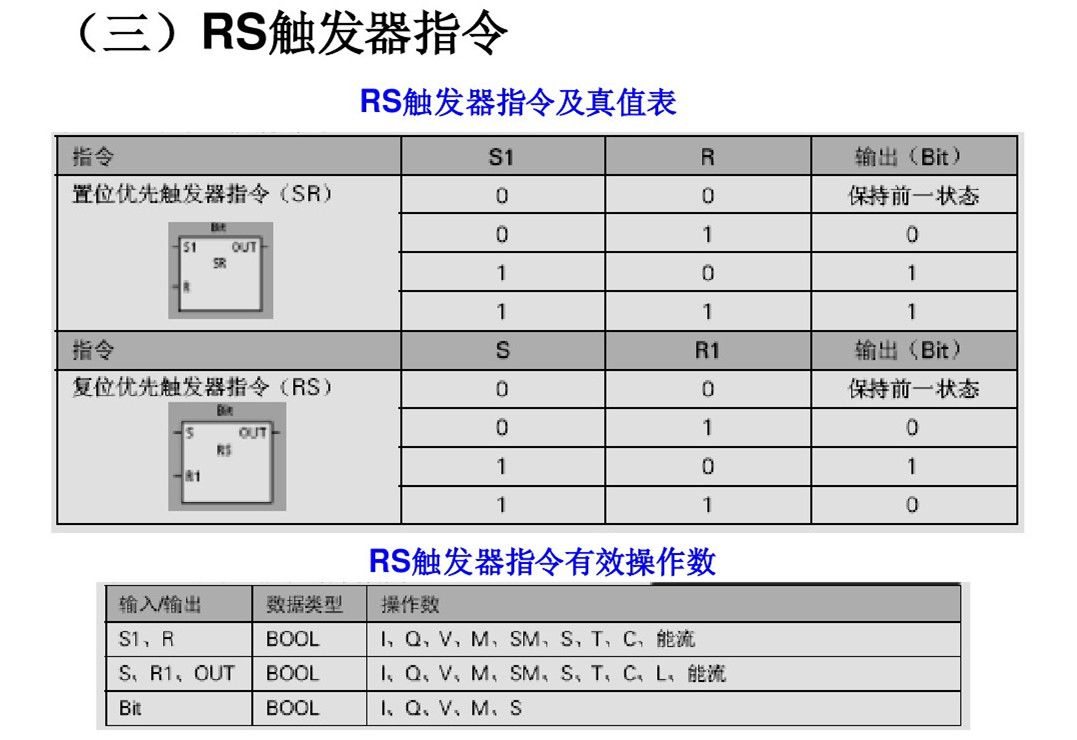

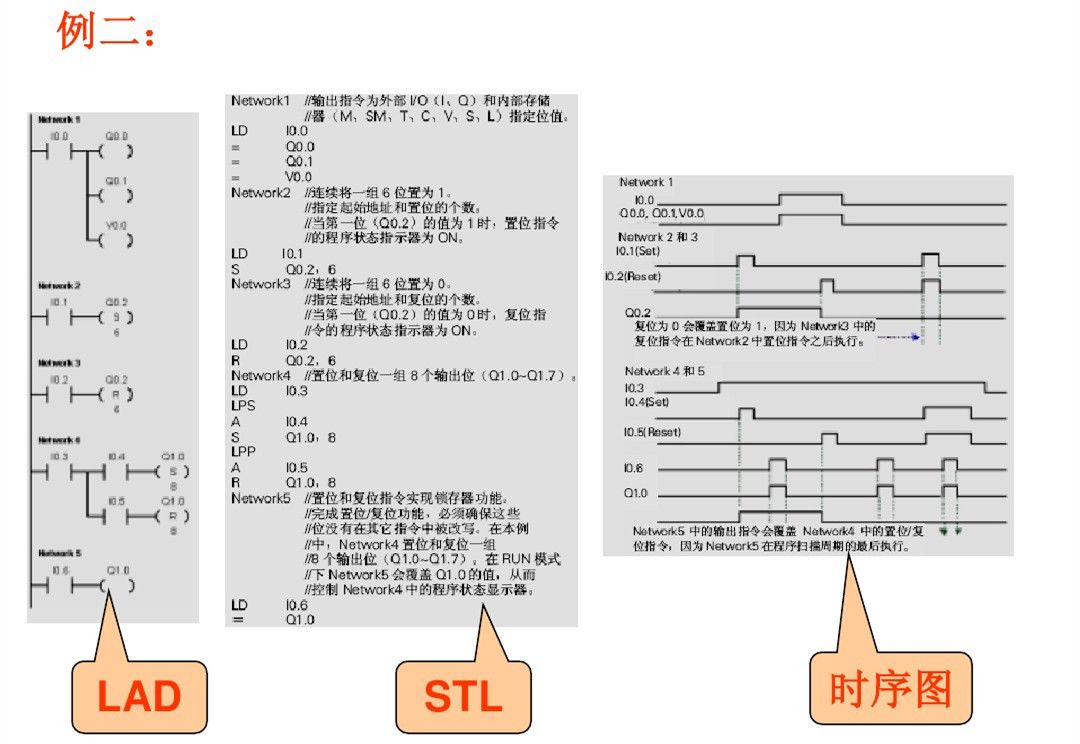

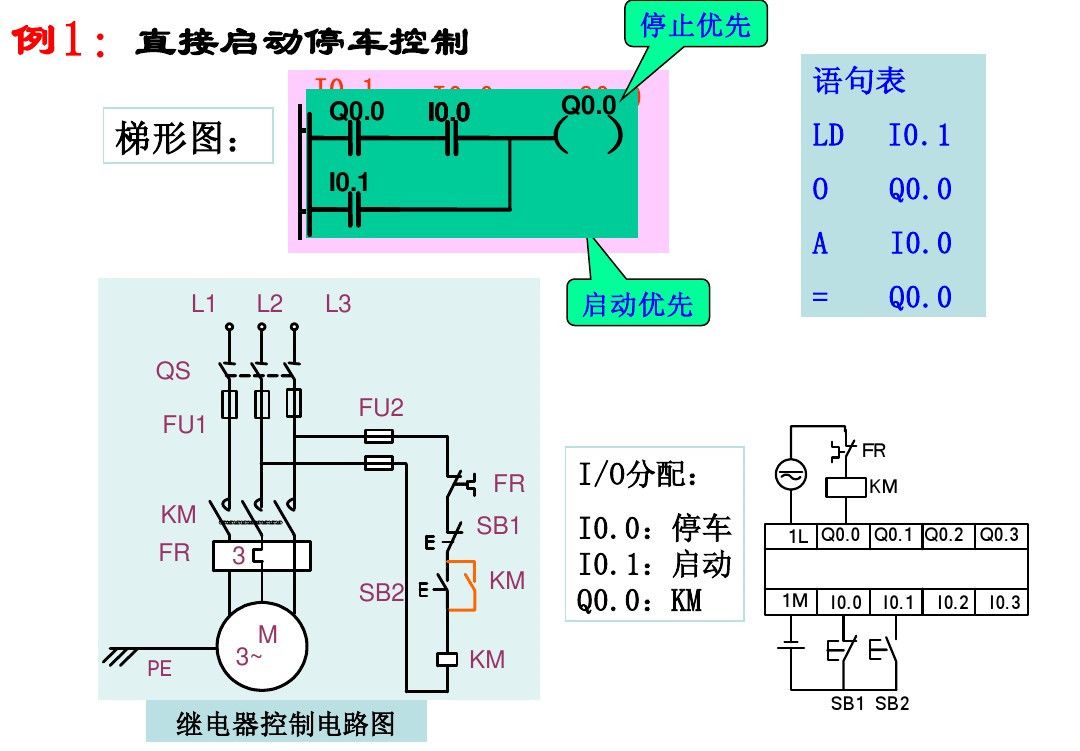

基本逻辑指令以位逻辑操作为主，在位逻辑指令中，除非有特殊说明，操作数的有效区域为：I、Q、M、SM、T、C、V、S、L且数据类型为BOOL触点和线圈指令又分为：标准指令、立即指令、取反指令、正(负)跳变指令。
二、触点及定时器指令

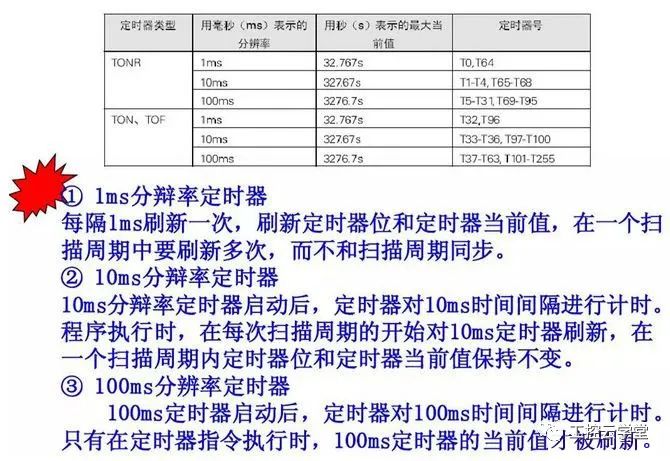

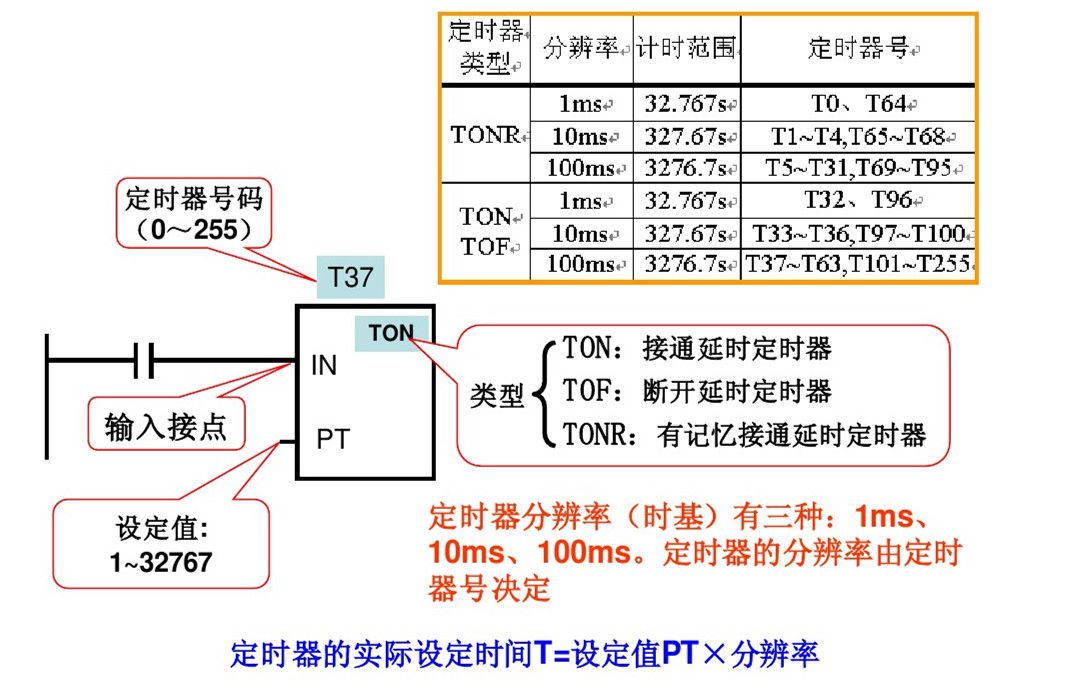

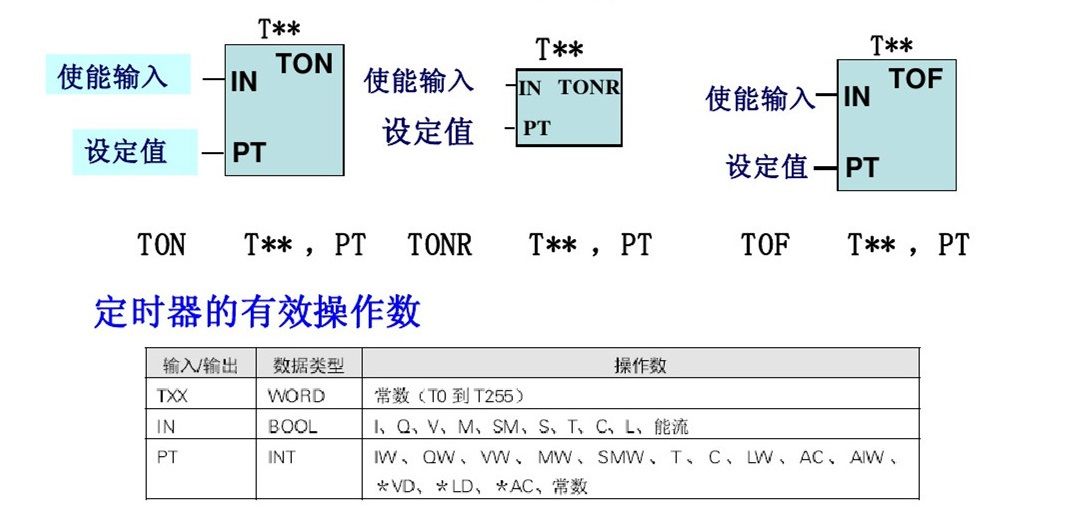

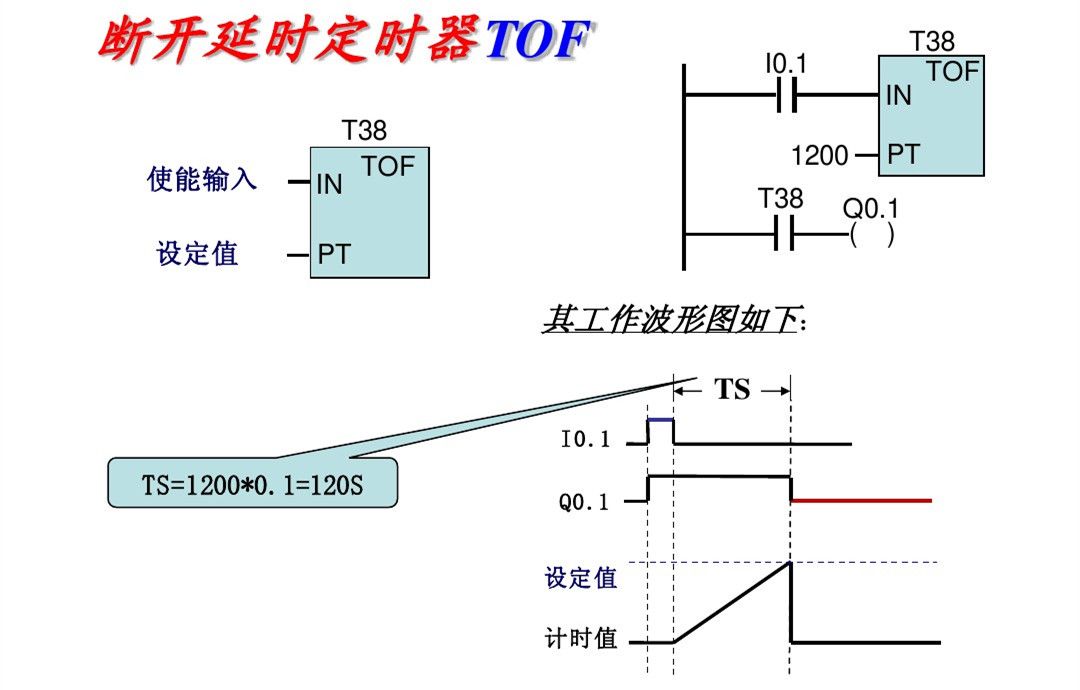

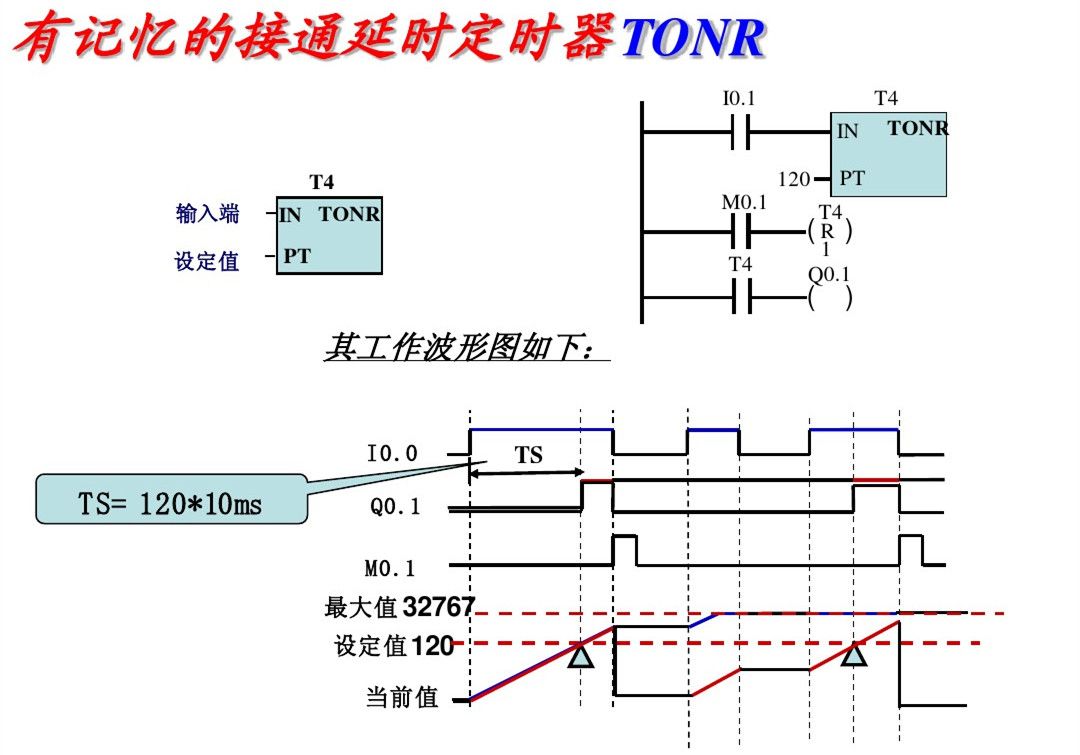

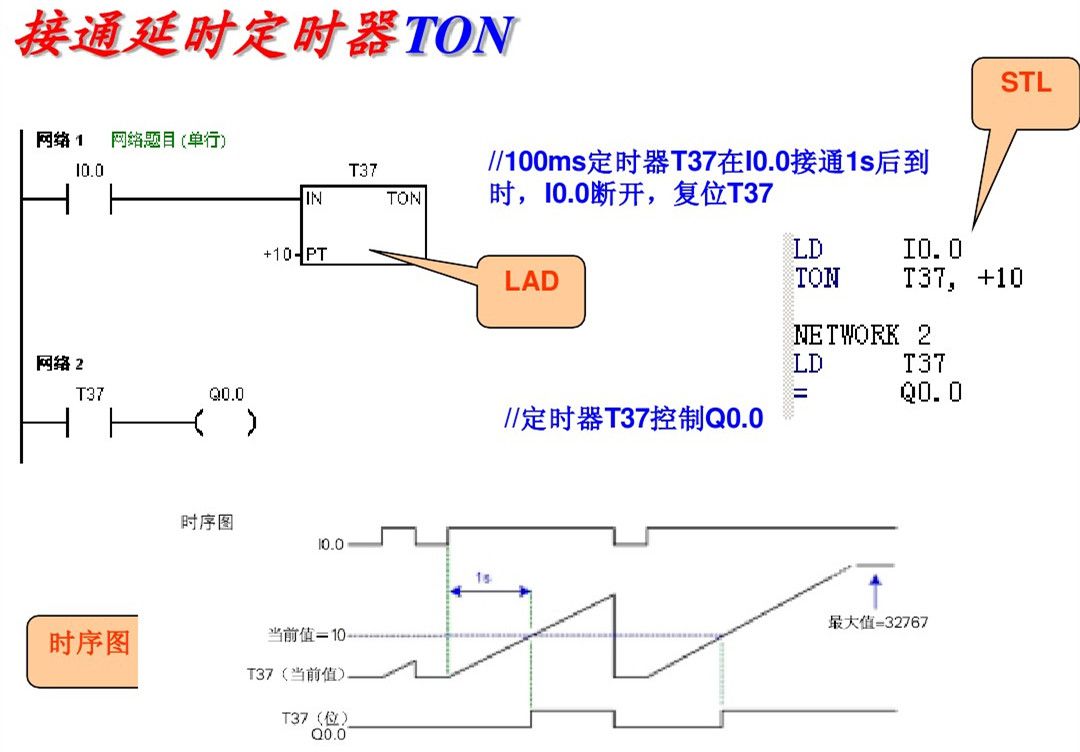

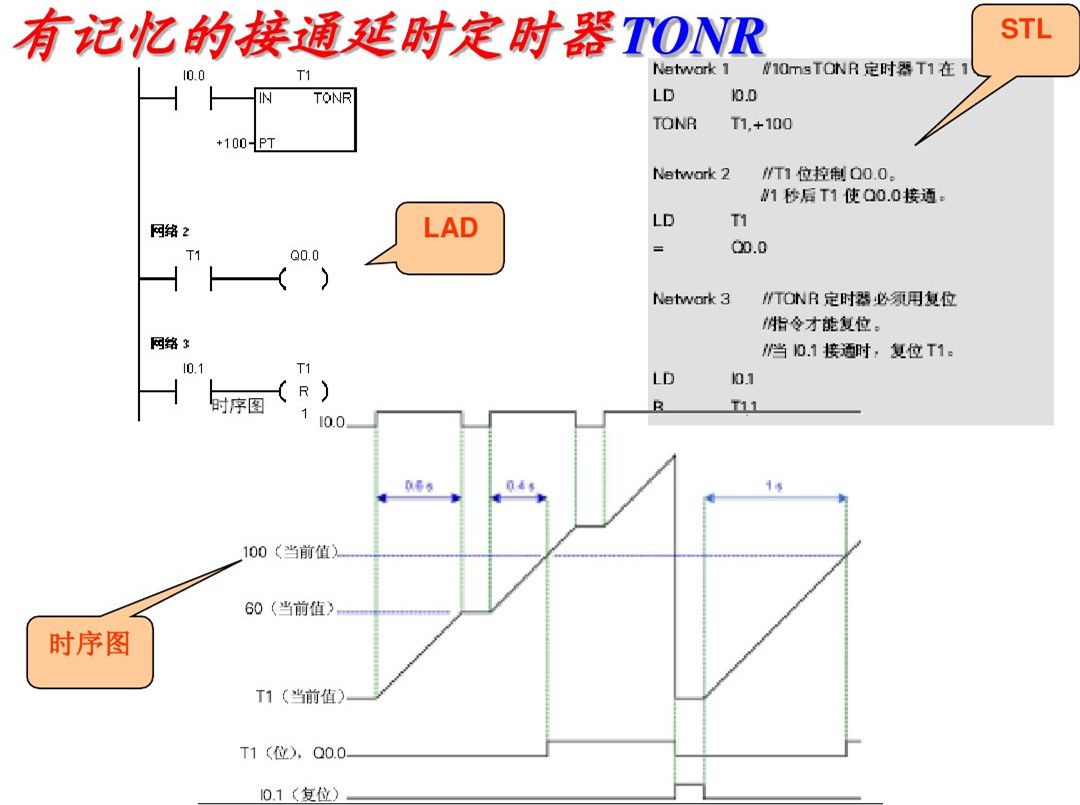

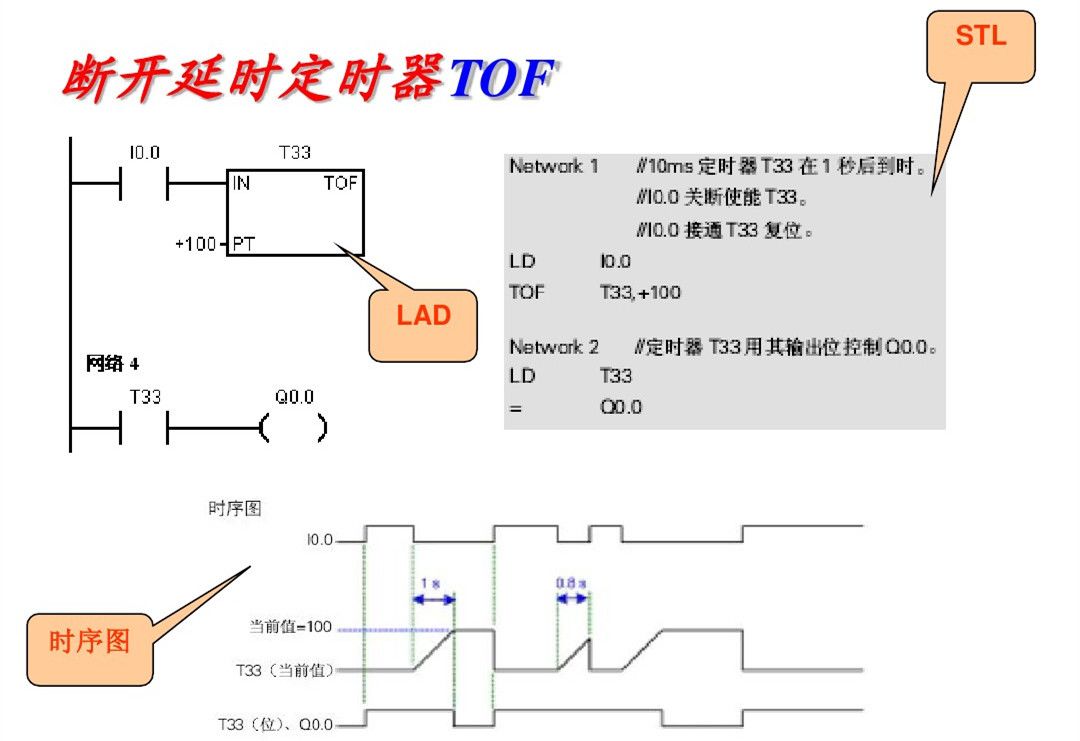

包括：接通延时定时器（TON）、有记忆的接通延时（保持型）定时器（TONR）、断开延时定时器（TOF）。S7-200有256个定时器（T0~T255）。
三、计数器指令

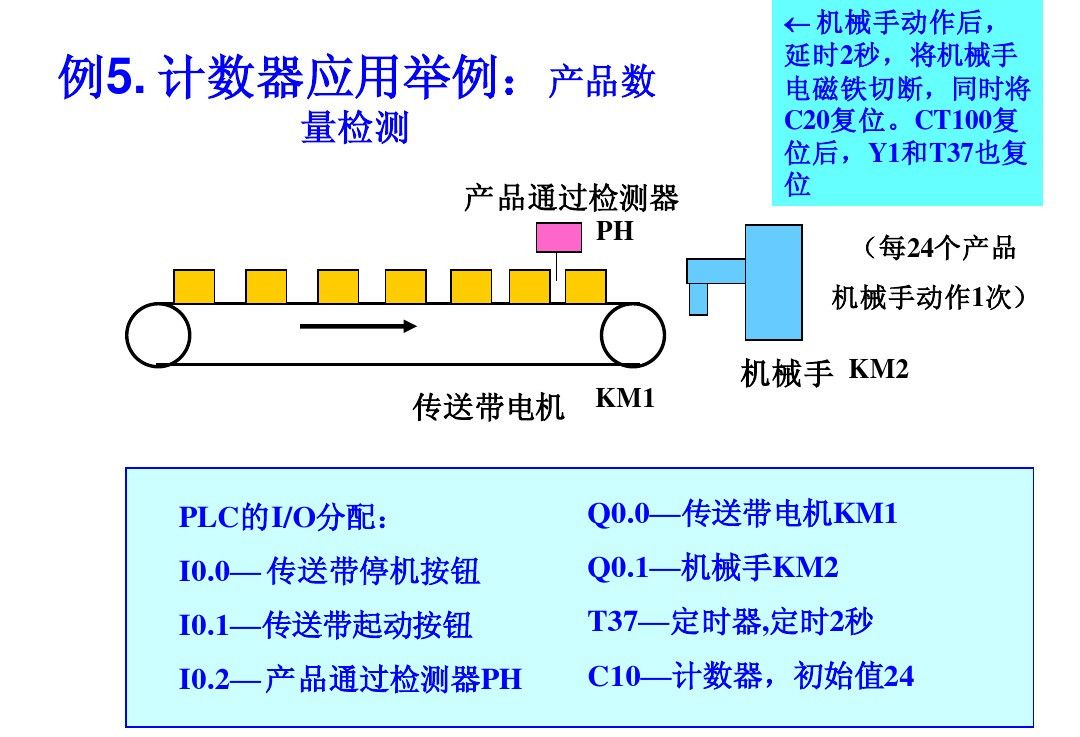

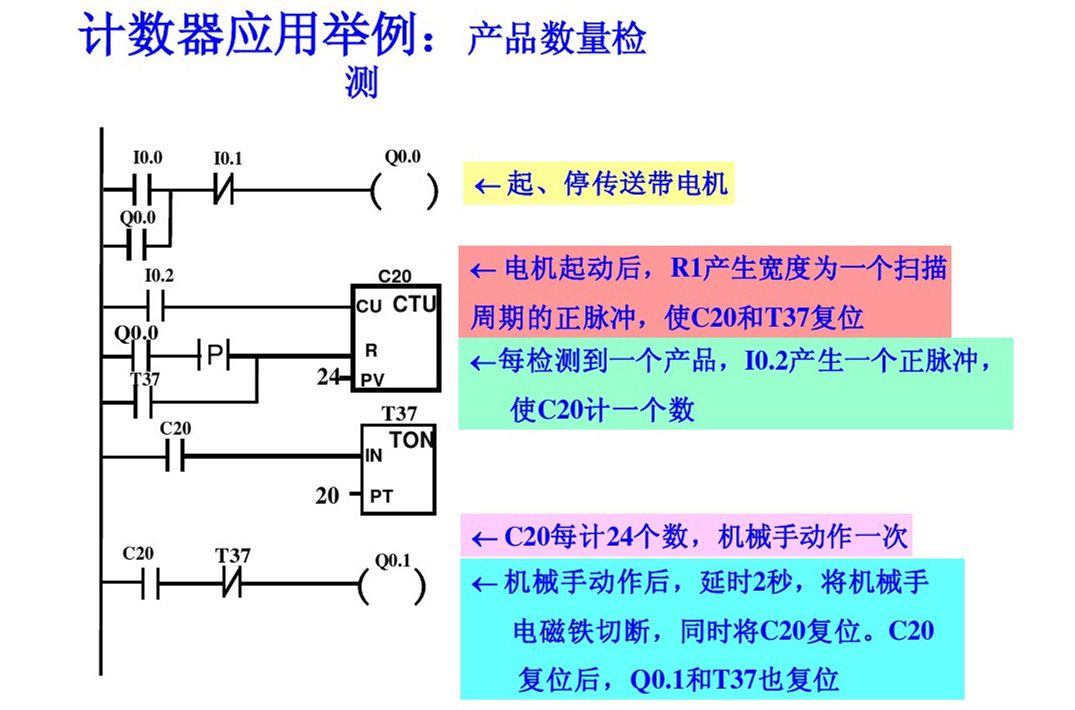

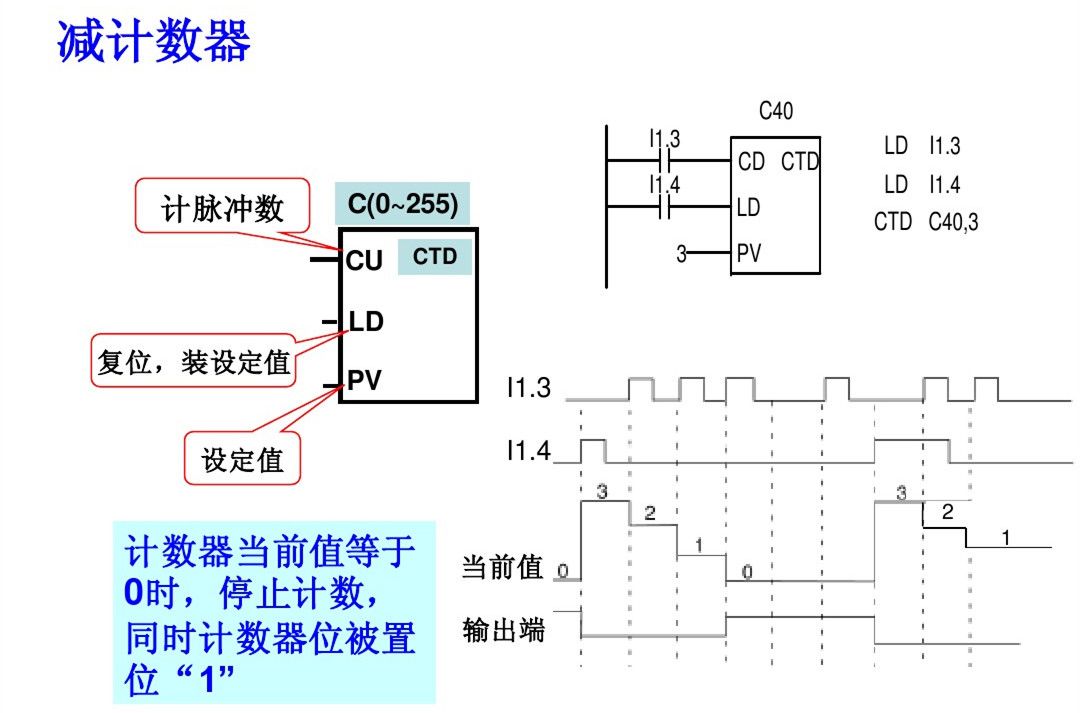

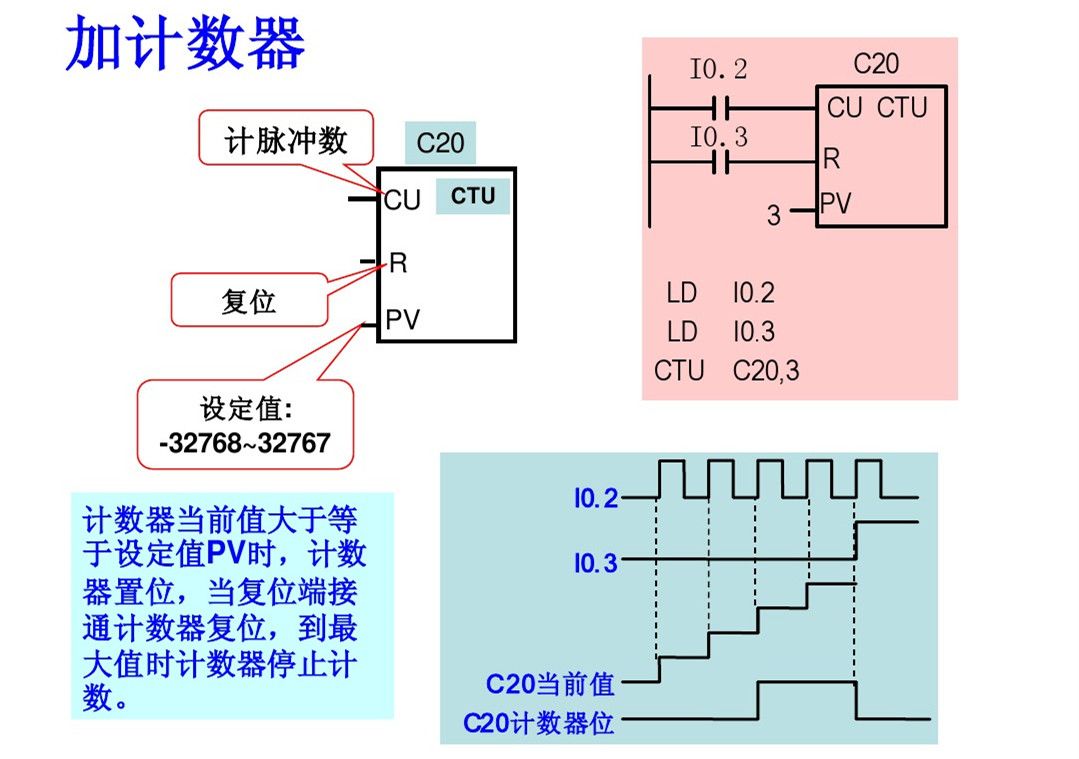

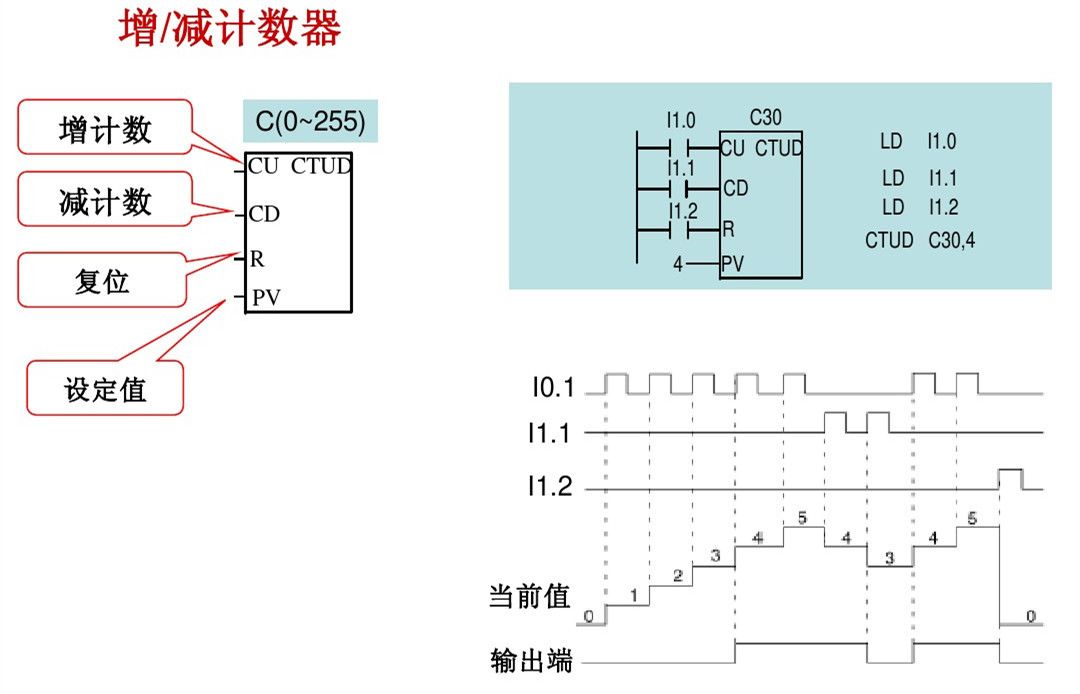

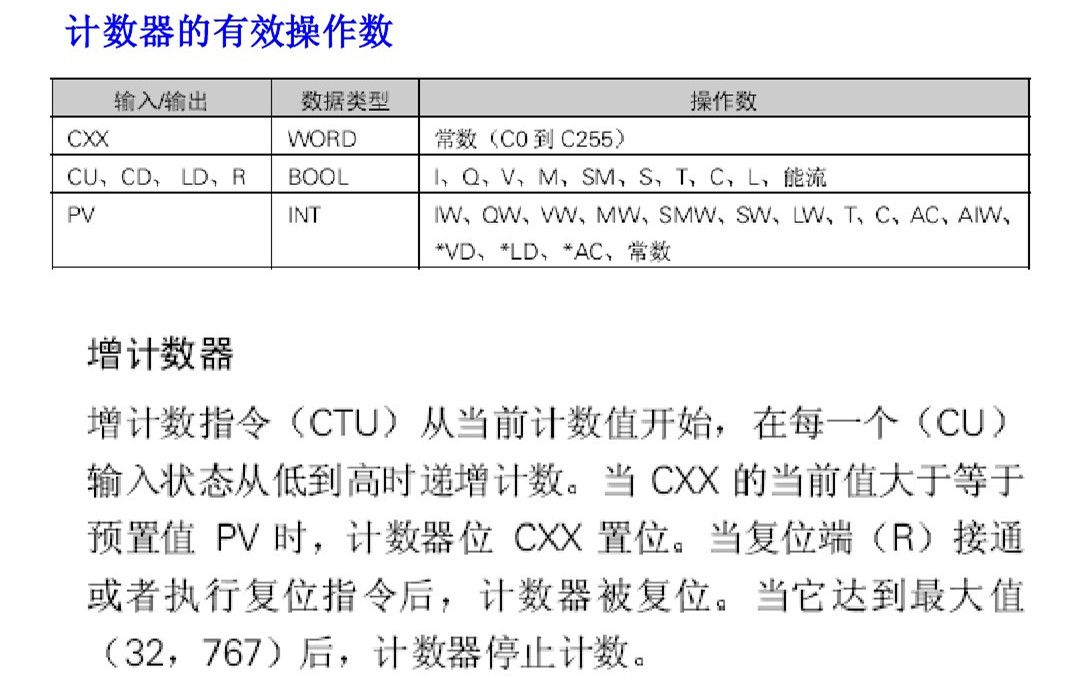

包括：加计数CTU、减计数CTD和加/减计数CTUD总共有256个(C0~C255)。计数器是对PLC内部的时钟脉冲进行计数，而计数器是对外部的或由程序产生的计数脉冲进行计数。计数器累计计数的当前值(16位有符号整数)，它存放在计数器的16位(bit)当前值寄存器中。

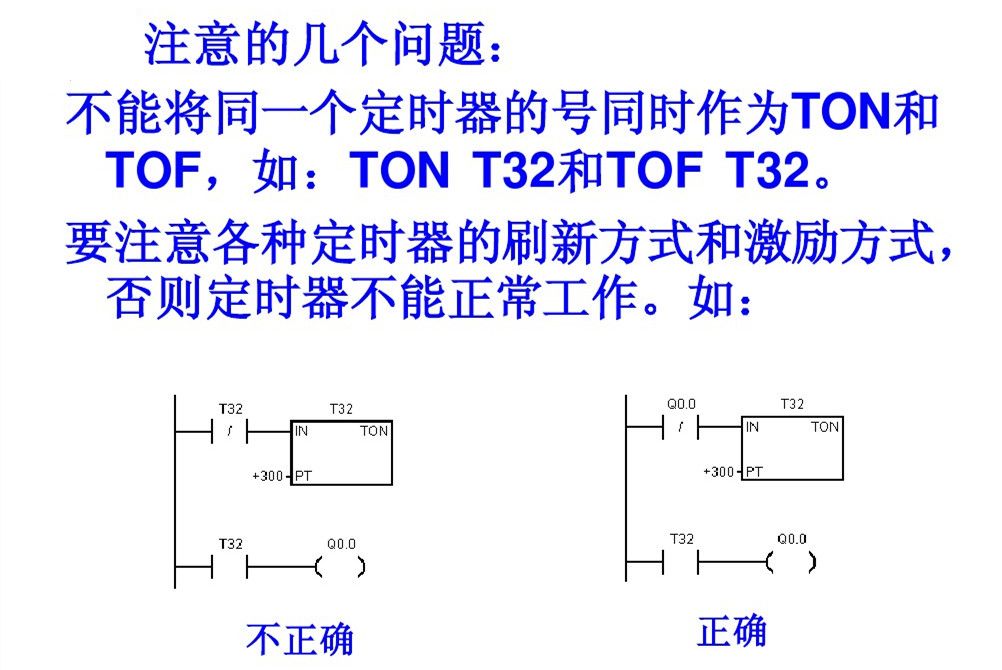

每个计数器只有一个16位的当前值寄存器地址。在一个程序中，同一计数器号不要重复使用，更不可分配给几个不同类型的计数器。
上一篇：改变异步电动机的转速有几种方法
下一篇：三相异步电动机运行中的关键监视要素
推荐阅读最新更新时间：2026-03-21 01:17
西门子逻辑指令轻松辨别
（一）触点及线圈指令 PLC梯形图语言的编程原则 1、梯形图由多个梯级组成，每个线圈可构成一个梯级，每个梯级有多条支路，每个梯级代表一个逻辑方程； 2、梯形图中的继电器、接点、线圈不是物理的，是PLC存储器中的位(1=0N；0=0FF)；编程时常开/常闭接点可无限次引用，线圈输出只能是一次； 3、梯形图中流过的不是物理电流而是“概念电流”，只能从左向右流； 4、用户程序的运算是根据PLC的输入/输出映象寄存器中的内容，逻辑运算结果可以立即被后面的程序使用； 5、PLC的内部继电器不能做控制用，只能存放逻辑控制的中间状态； 6、输出线圈不能直接驱动现场的执行元件，通过I/模块上的功率器件来驱动。 基本逻辑指令以位逻辑操作为主，在位逻
[嵌入式]
西门子PLC逻辑堆栈指令

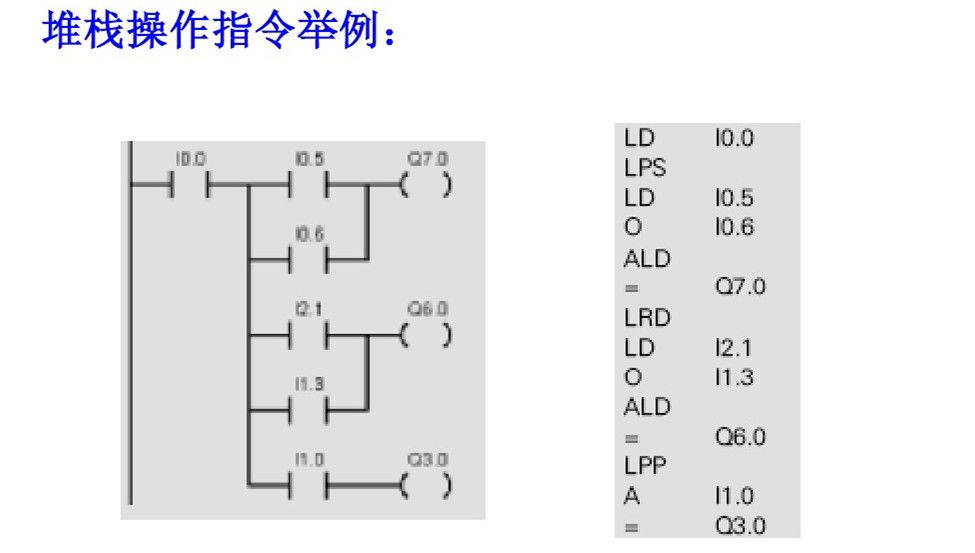

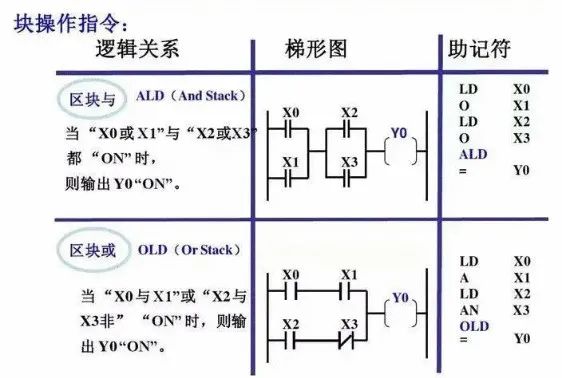

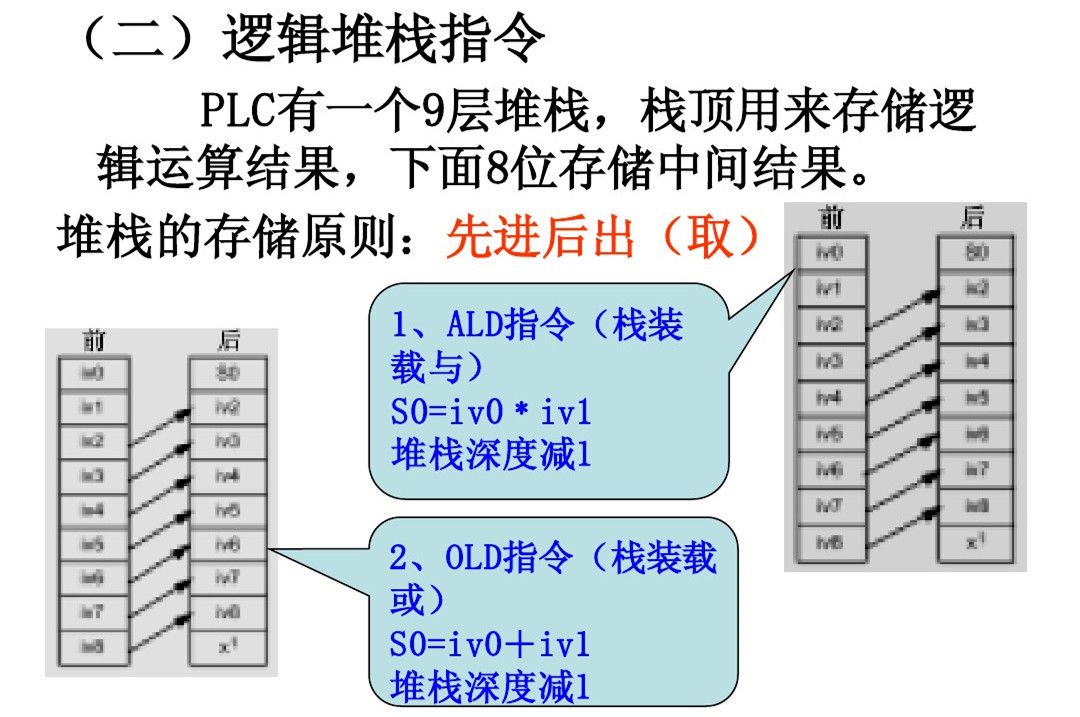

◆ 栈装载与指令ALD （与块） 栈装载与指令在梯形图中用于将并联电路块进行串联连接。
◆ 栈装载或指令OLD （或块） 栈装载或指令在梯形图中用于将串联电路块进行并联连接。

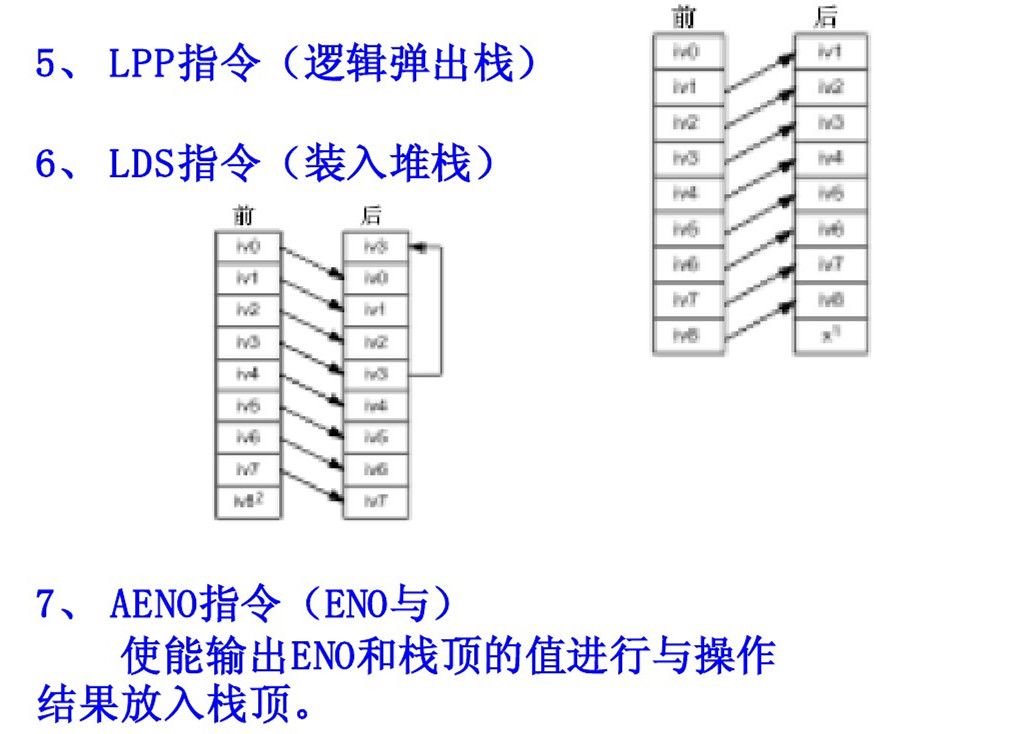

◆ 逻辑推入栈指令LPS （分支或主控指令） 逻辑推入栈指令在梯形图中的分支结构中，用于生成一条新的母线，左侧为主控逻辑块时，第一个完整的从逻辑行从此处开始。 注意：使用LPS指令时，本指令为分支的开始，以后必须有分支结束指令LPP。即LPS与LPP指令必须成对出现。
