Modbus转Profinet网关连接打印设备与PLC通讯

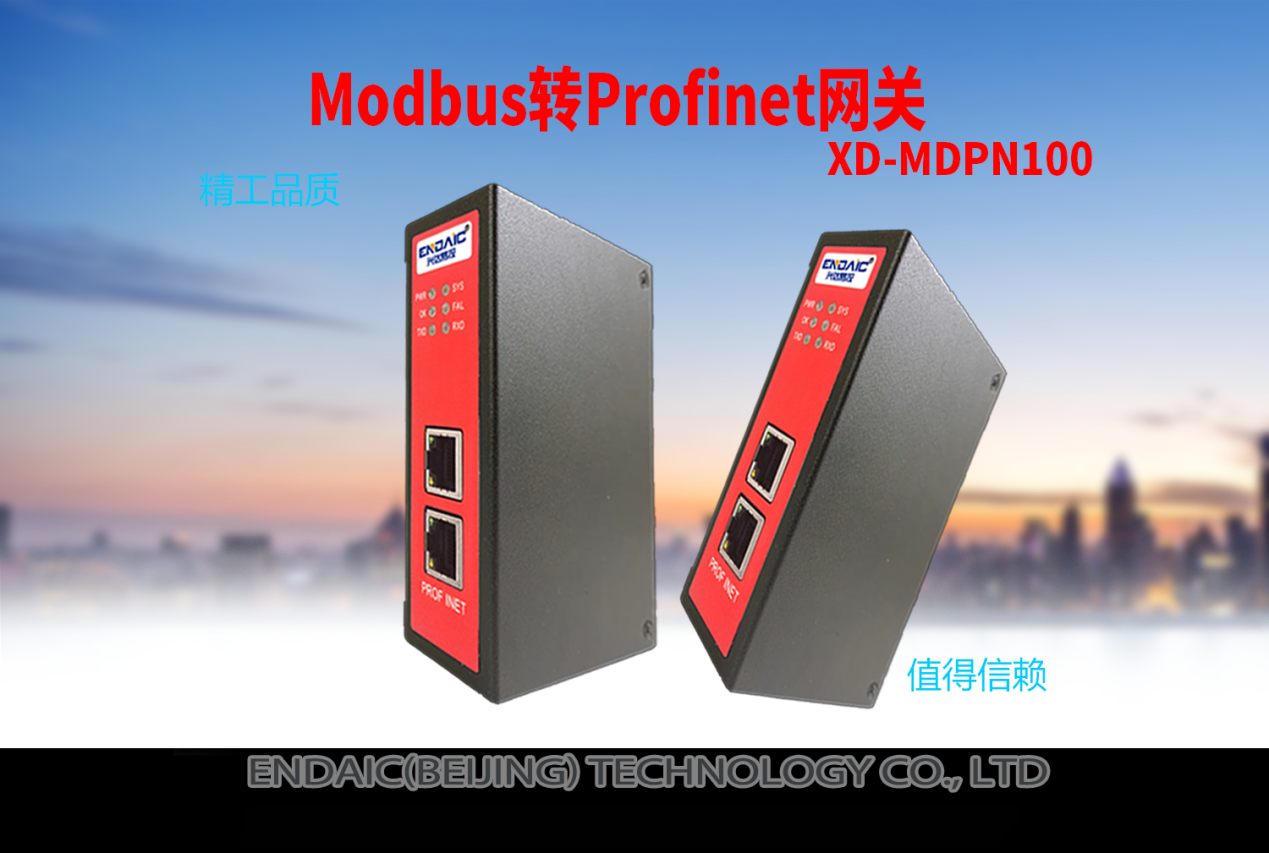

Modbus转Profinet网关（XD-MDPN100）是一种能够实现Modbus协议和Profinet协议之间转换的设备。Modbus转Profinet网关可提供单个或多个RS485接口，使得不同设备之间可以顺利进行通信。当我们需要连接打印设备与PLC进行通讯时，Modbus转Profinet网关可以将打印设备与PLC之间建立起稳定的沟通通道，实现数据的快速传输和指令的准确执行。

使用Modbus转Profinet网关将打印设备与PLC进行通讯涉及多个步骤，包括硬件连接、配置和通讯调试。以下是一个基本的操作指南：

一、硬件连接

连接打印设备与Modbus转Profinet网关：

使用适当的线缆将打印设备的Modbus接口连接到Modbus转Profinet网关的Modbus接口。

确保连接稳定可靠，并遵循相关线缆长度和屏蔽要求。

连接Modbus转Profinet网关与PLC：

使用网线将Modbus转Profinet网关的Profinet接口连接到PLC的Profinet接口。

确保网线质量良好，且长度符合Profinet通讯要求。

二、配置Modbus转Profinet网关

安装配置软件：

在计算机上安装Modbus转Profinet网关的配置软件，如博图（TIA Portal）。

添加并配置网关：

在配置软件中，添加Modbus转Profinet网关设备。

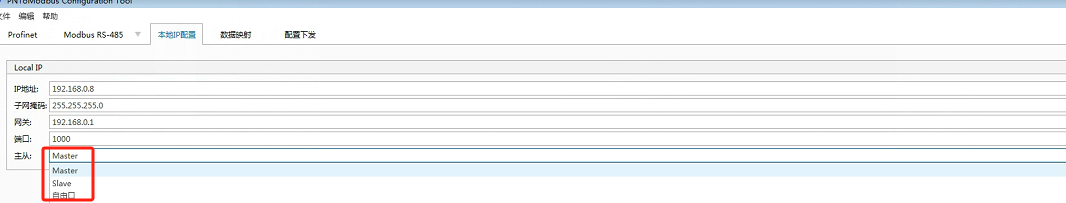

配置网关的IP地址、子网掩码等网络参数，确保与PLC在同一网络中。

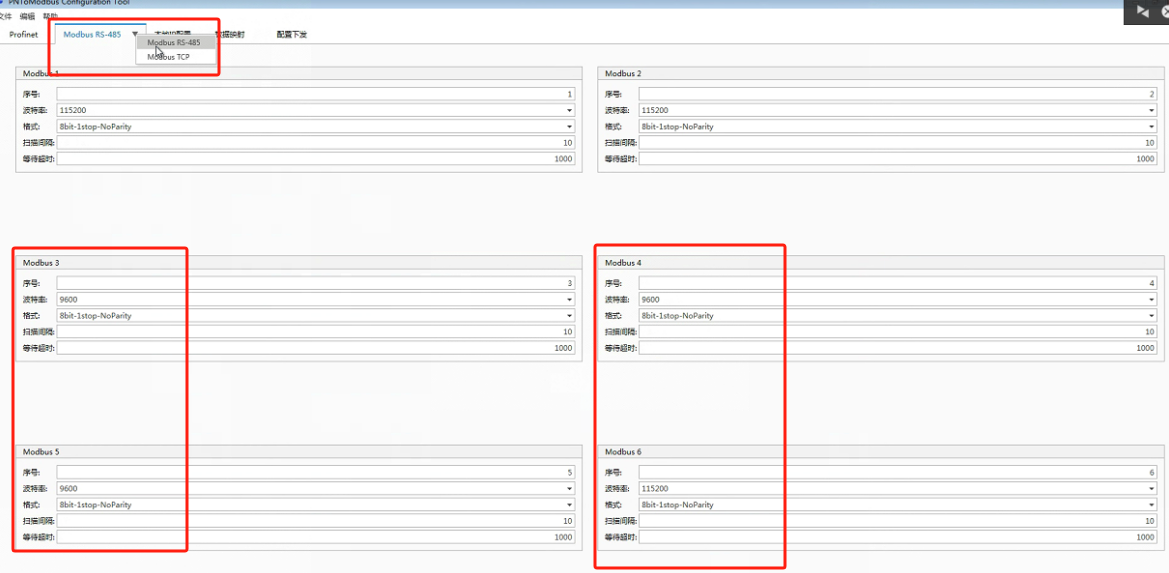

设置Modbus参数：

根据打印设备的Modbus通讯协议，配置网关的Modbus参数，如波特率、数据位、停止位等。

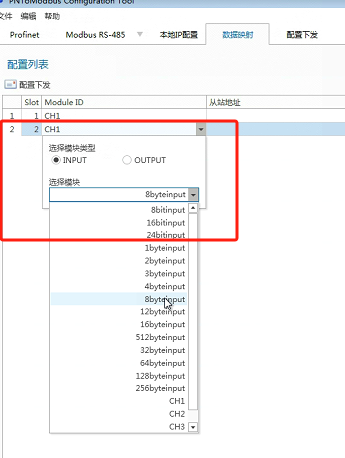

映射Modbus地址到Profinet地址：

在网关配置中，将打印设备的Modbus地址映射到Profinet地址，以便PLC能够访问。

三、配置PLC

添加PLC设备：

在PLC编程软件中，添加PLC设备，并配置其网络参数。

创建数据块：

在PLC中创建与打印设备数据相对应的数据块或变量。

编写通讯程序：

使用PLC编程软件的通讯功能块或指令，编写程序以通过Profinet网络读取和写入打印设备的数据。

四、测试与调试

下载程序到PLC：

将配置好的程序下载到PLC中。

通讯测试：

启动PLC和打印设备，进行实际的通讯测试。

观察PLC是否能够正确读取和写入打印设备的数据，并检查是否有通讯错误或延迟。
