国产汽车级双极锁存霍尔芯片CHA44X介绍

CHA44X是一系列符合AEC-Q100 汽车认证的数字双极锁存霍尔传感器产品，其主要性能及特点如下：

• AEC-Q100汽车认证

• 数字双极锁存霍尔传感器

• 多种灵敏度选项（BOP / BRP）：+15 /-15G；+30 /-30G；+45 / -45G；+120 / -120G；

• 在整个工作温度范围内稳定工作点的斩波器

• 2.5V至22V范围内的车载电压调节器

• 输出短路保护

• 反向电池和续流保护

• 对物理应力不敏感

• 宽工作温度范围：-40 至 150°C

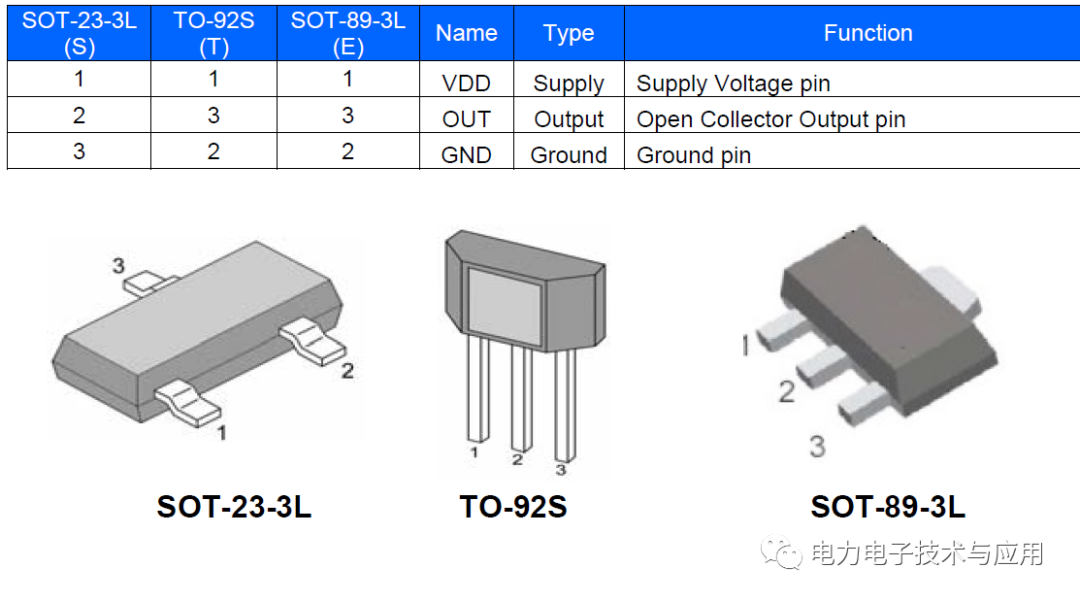

• 小封装尺寸 TO-92S、SOT-23 和 SOT-89

• 符合 RoHS 的材料指令 2011/65/EU

产品应用：

1.转速和转速感应

2.转速表，计数器拾音器

3.流量传感器

4.无刷直流（直接电流）电机换向

5.电机和风扇控制

6.机器人控制

产品说明：

CH441/CH442/CH443/CH444霍尔效应传感器具有极高的温度稳定性和抗应力能力，特别适合在-40°C到150°C的温度范围内工作。通过动态偏移消除，可以获得优异的高温性能，它降低了通常由器件过度成型、温度依赖性和热效应引起的残余偏移电压压力该器件包括一个电压调节器，霍尔电压发生器，小信号放大器，斩波器稳定，施密特触发器，和短路保护开路漏极输出下降到25毫安。

板调压器允许在2.5至22 V的电源电压下工作。低至2.5 V的操作优势在于，该装置可用于2.5 V应用场合，或与电源引脚串联的附加外部电阻，以增强对高压瞬变事件的保护。 CH441/CH442/CH443/CH444系列是闩锁霍尔开关。对于锁存模式，也有反极性设备。

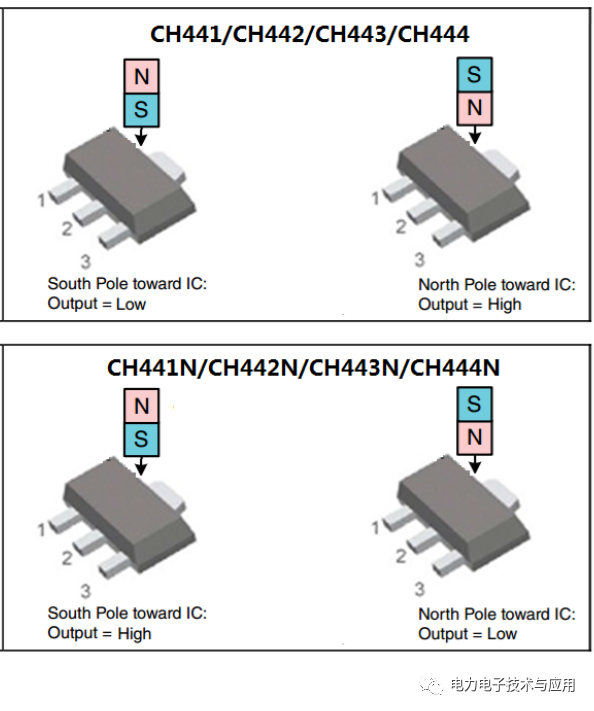

正常情况下足够强度的南极打开输出；但是，对于反极性设备，足够强度的北极打开输出。 CH441/CH442/CH443/CH444还集成了内部夹具，以防电源/输出瞬态；输出短路保护；蓄电池反向状态。

功能说明

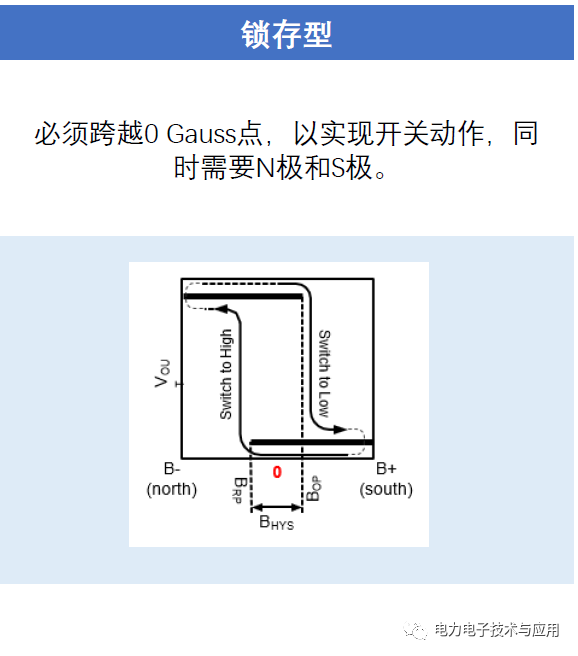

CHA44X/CH44X 具有锁存磁性开关特性。因此，它需要南极和北极都正常运行。该设备表现为具有对称操作和释放开关点 (BOP=|BRP|) 的锁存器。这意味着具有相同强度和相反方向的磁场驱动输出高低。去除磁场 (B→0)，它会将输出保持在先前的状态。这种锁存特性将设备定义为磁存储器。磁滞 BHYST 将 BOP 和 BRP 保持在最小值之间。该滞后可防止开关点附近的输出振荡。

磁动作特性

典型应用

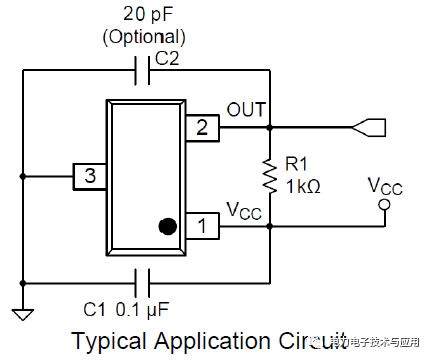

建议将外部电容器 C1 连接到电源。这可以减少注入设备的噪声。建议使用正常的 0.1uF。

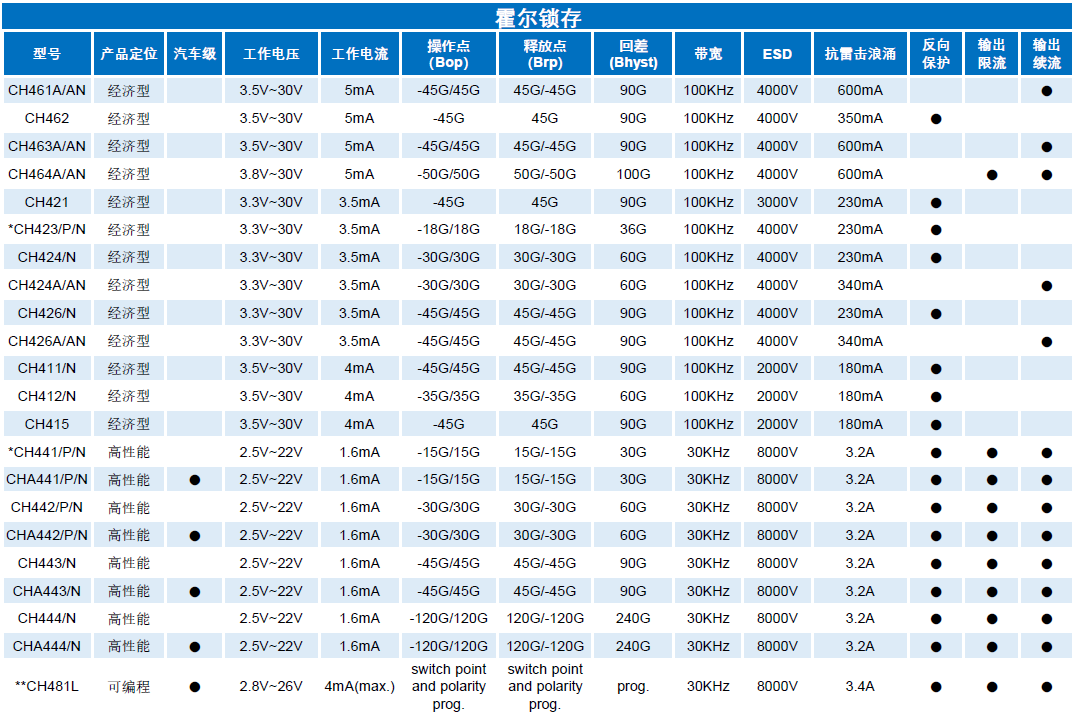

霍尔开关& 锁存
