西门子S7-1200PLC 带参数编程和不带参数编程-电子工程世界

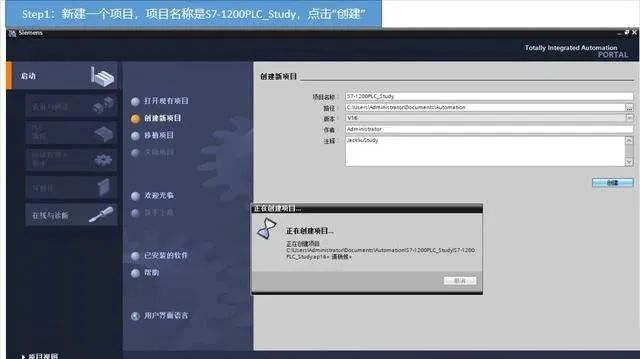

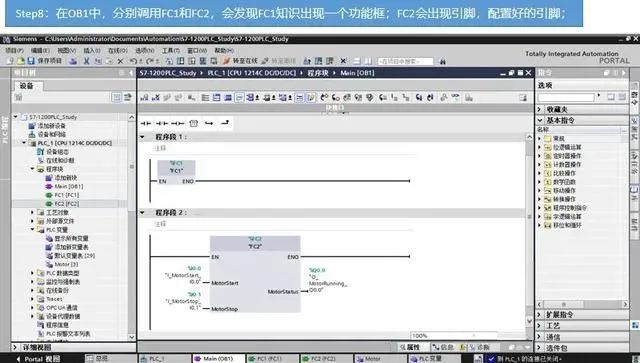

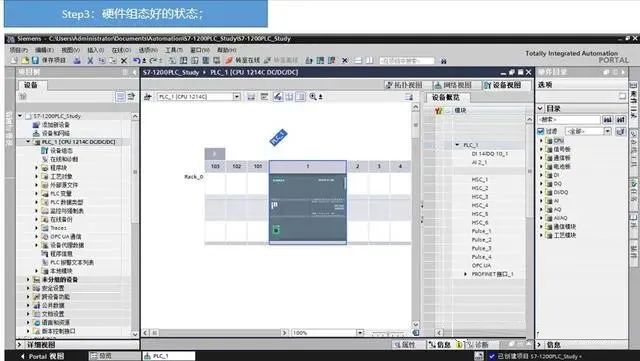

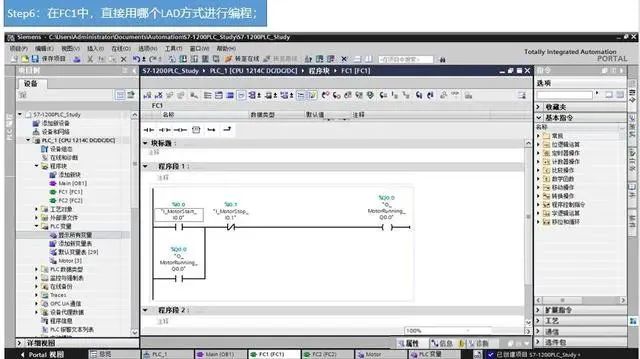

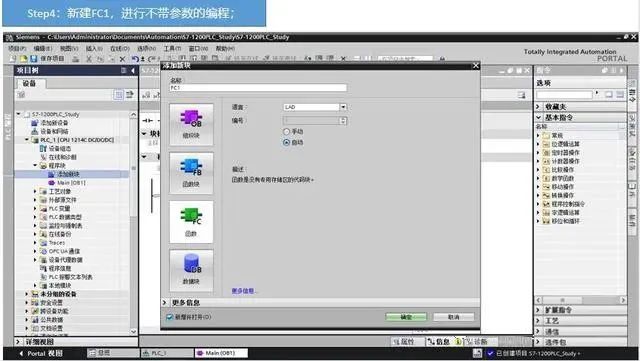

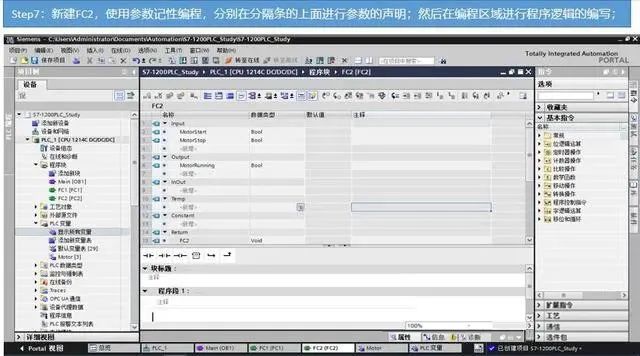

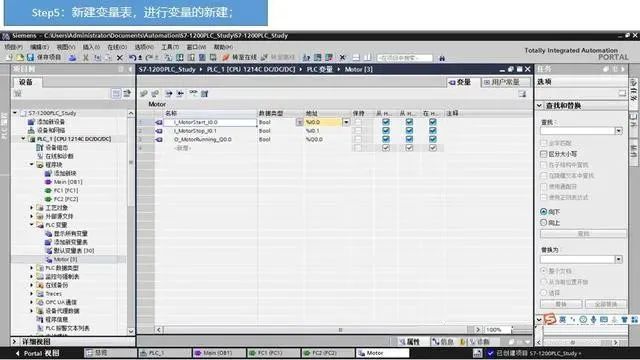

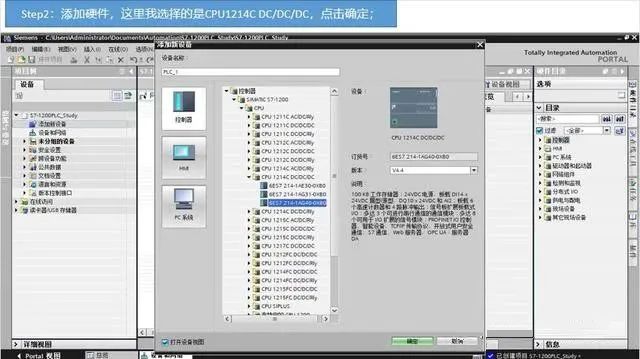

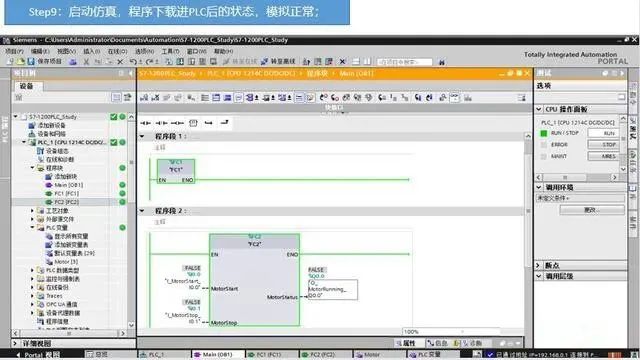

关于S7-1200 PLC 带参数编程和不带参数编程，主要就是FC和FB，这种编程方法主要是可以实现重复的调用和程序之间的移植；因为FC没有背景数据块，所以使用FC时，要么就是不带形式参数的编程，要么就是带形式参数的编程；不过要注意的是，如果使用带形参的形式编程就必须赋予实参；不能像FB那样进行实参的控制；下面就以电动机起保停为案例进行FC中带参数和不带参数的编程方式说明；
