找方案 | 基于英飞凌PSoC4汽车触摸阅读灯方案

应用场景：

触摸按键在汽车座舱中的应用越来越普及，尤其是电动汽车上，触摸按键覆盖率更高，未来触摸按键的应用市场会进一步扩大。本方案为汽车触摸阅读灯控制板。关键器件为英飞凌PoC4 MCU、英飞凌TLE7259 LIN收发器，实现的功能为：LIN通信、背光驱动、触摸按钮的检测、开关门状态检测、天窗开关指令发送、遮阳帘开关指令发送功能。应用于目前各种燃油、混动、纯电平台乘用车。

市场优势：

本方案采用的关键芯片英飞凌的PSoC4系列车规MCU与英飞凌车规LIN收发器TLE7259，车规MCU选用的PSoC4 S系列，带有电感感应，可以应用到触摸、接近等电容传感的相关应用，PSoC在触摸算法上也有很大的优势，如防水算法, Smart Sensing算法等；TLE7259为车规LIN收发器,传输带宽20KBaud, 兼容LIN 1.3, 2.0, 2.1, 2.2和2.2A。ESD达到+/- 11kV。支持低功耗随眠模式。支持唤醒源检测。兼容3.3v和5v系统带过温保护与低压检测功能。

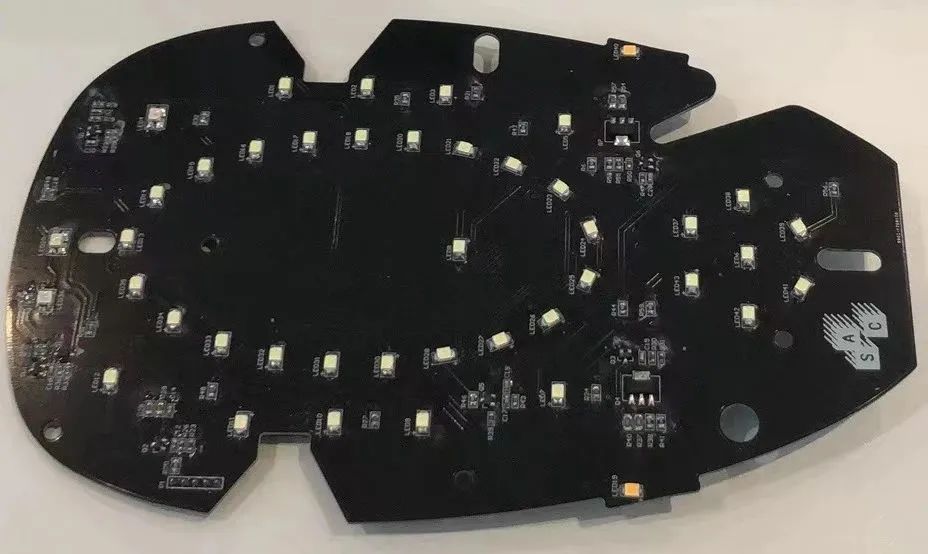

►展示板照片

►方案方块图

►核心技术优势

关键器件 英飞凌 PSoC4 CY8C4125LQE-S433的优势：

1. 车规级高性能：Cortex-M0+ 内核，24MHz 主频

2. 丰富的外设资源：

· 32KB Flash，4KB SRAM

· 12 位 806 Ksps ADC

· 最高 34 个 I/O 可供使用

· 支持SCB（UART，I2C，SPI，LIN）,PWM

· Capsense , 电感感应

· 温度范围为-40C to +125C

3. 易于使用：免费的IDE，图形化配置界面，完善的API接口，并有快速上手教学视频，方便工程师快速开发。

关键器件 英飞凌 TLE7259的优势：

1. 车规认证：通过AEC-Q100车规认证

2.特性：

· 传输带宽达20kBaud

· 兼容LIN1.3, 2.0, 2.1, 2.2, 2.2A

· ESD +/- 1.1kV

· 支持低功耗睡眠模式

· 支持唤醒源检测

· 兼容3.3v , 5v系统

· 过温保护， 低电压检测

►方案规格

1. 10个Capsense触摸按钮

2. 超低睡眠功耗，典型值为18uA

3. 温度范围-40 C to 125C

4. 2个SCB(UART,SPI,I2C)

5. 5路PWM输入

6. 16个SmartIO

7. 1路LIN (Slave mode)
