单相电动机控制电路

ed4f1694-3f4d-11ee-ac96-dac502259ad0.jpg?imageView2/2/w/1000

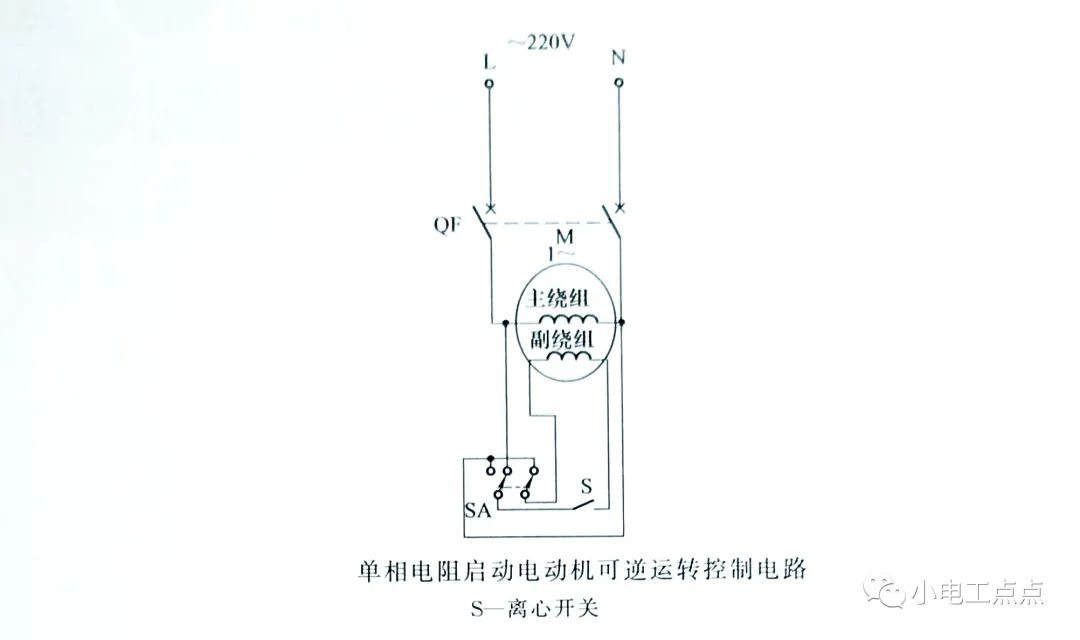

单相电阻启动电动机可逆运转控制电路

ed71cea0-3f4d-11ee-ac96-dac502259ad0.jpg?imageView2/2/w/1000

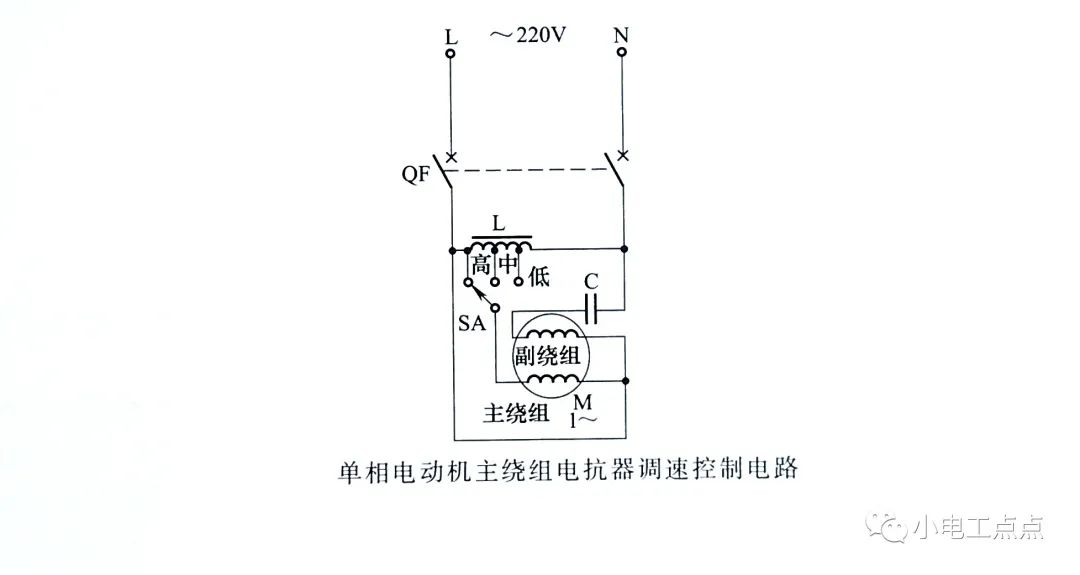

单相电动机主绕组电抗器调速控制电路

ed99c19e-3f4d-11ee-ac96-dac502259ad0.jpg?imageView2/2/w/1000

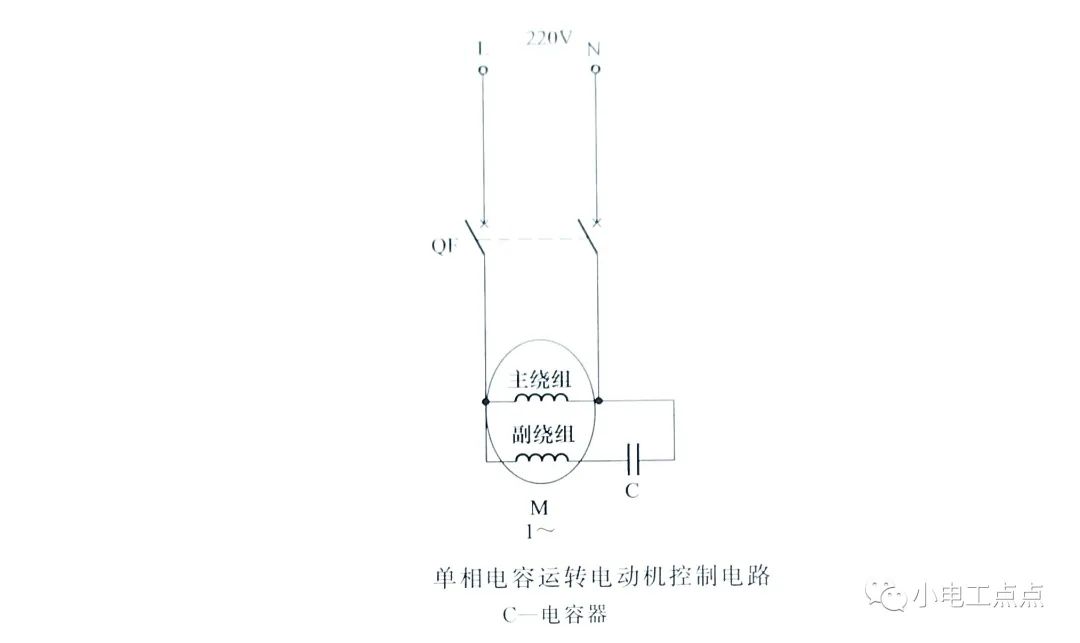

单相电容运转电动机控制电路

edb73b98-3f4d-11ee-ac96-dac502259ad0.jpg?imageView2/2/w/1000

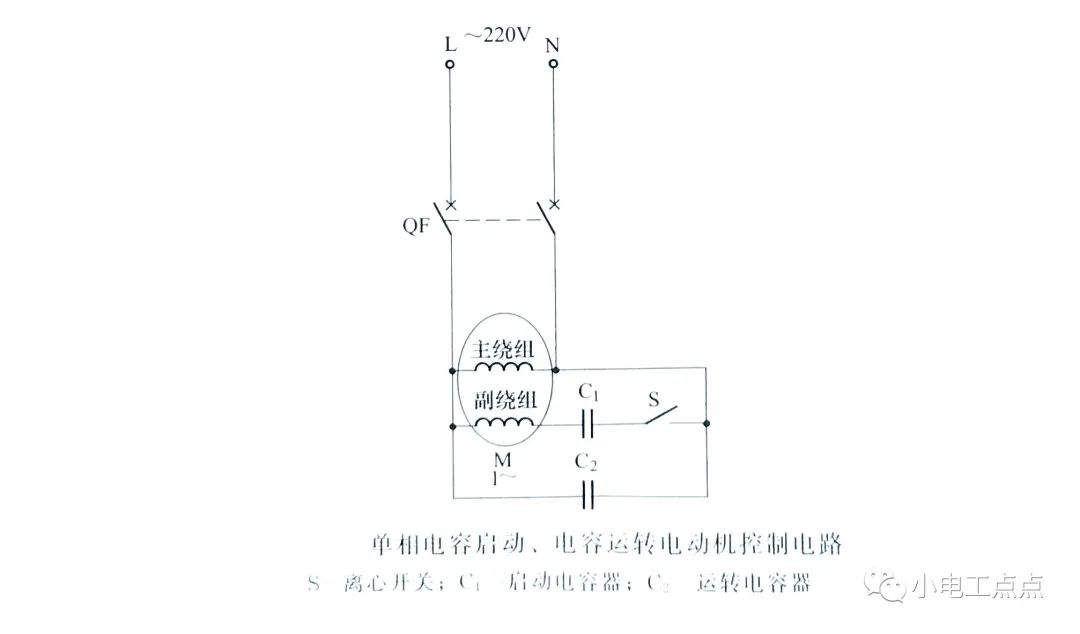

单相电容启动、电容运转电动机控制电路

eddf196a-3f4d-11ee-ac96-dac502259ad0.jpg?imageView2/2/w/1000

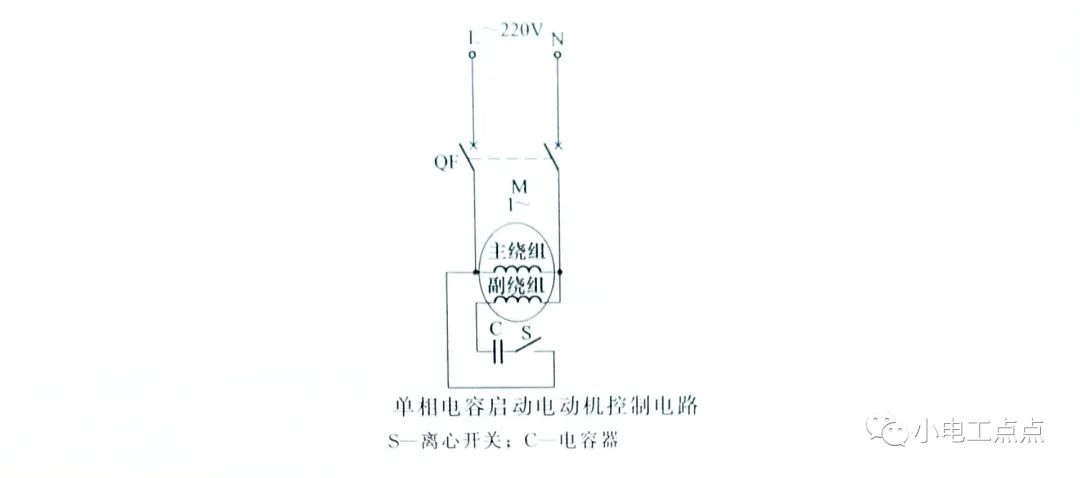

单相电容启动电动机控制电路

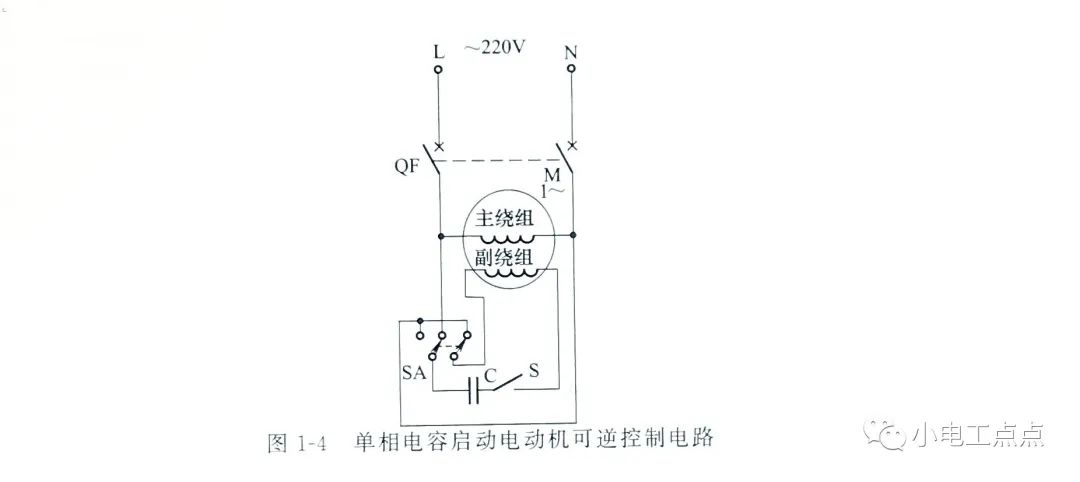

单相电容启动电动机可逆控制电路

单相电阻启动电动机控制电路
