泰为推出的基于TAE32F5300芯片的1KW图腾柱PFC+LLC电源方案，其中功率管使用了GaNext (镓未来) 的GaN (型号为：G1N65R035TB-N)。该方案具有性能优越、效率高等特点，其主要性能参数如下：

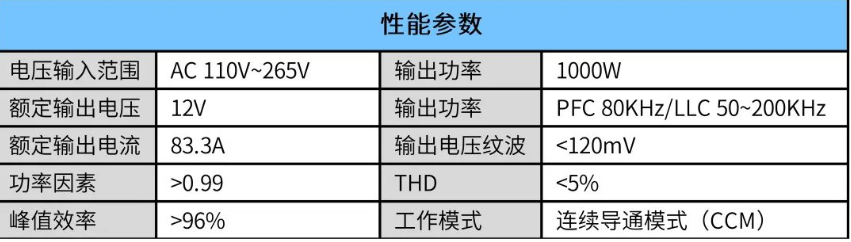

pYYBAGLqIgiAWM4vAAGYxCa-qXM182.png?imageView2/2/w/1000

基于TAE32F5300芯片的1KW图腾柱PFC+LLC的电源方案可以实现，得益于芯片的如下性能：

具有ERPU协处理器，节约算法运算耗时

12通道高精度脉宽调制器（PWM）,每路PWM输出最小分辨率为195ps

ADC支持2.2MSPS采样速率，ADC分辨率达到13位，支持过采样、平均滤波等功能

4路DAC和CMP,其中DAC的分辨率为12位，CMP的转换延迟为18ns

支持CBC、OST等多种故障保护模式

Vol.2 方案特点

基于TAE32F5300的1KW图腾柱PFC+LLC数字电源具有强大的产品优势：

更高效

图腾柱拓扑&GAN 具有更低的功率损耗，整机峰值效率达96%

更快速

使用IIR模块实现50K的软件锁相，实现更高的环路计算频率

更稳定

数字控制方式、自动环路补偿功能，加快了瞬态响应能力，增强了系统的稳定性

更安全

芯片内置快速的比较器，可实现CBC保护，可以软件编辑过压、欠压、过流等各种保护功能

TAE32F5300提供LQFP64、LQFP48、WQFN40、QFN32四种封装形式。全系列内置75KB容量FLASH程序存储器，16KB容量数据FLASH存储器，16KB系统SRAM+8KB算法SRAM，工作结温范围为-40°C ~ 125°C （工业级温度）。

TAE32F5300已于2021年实现量产。

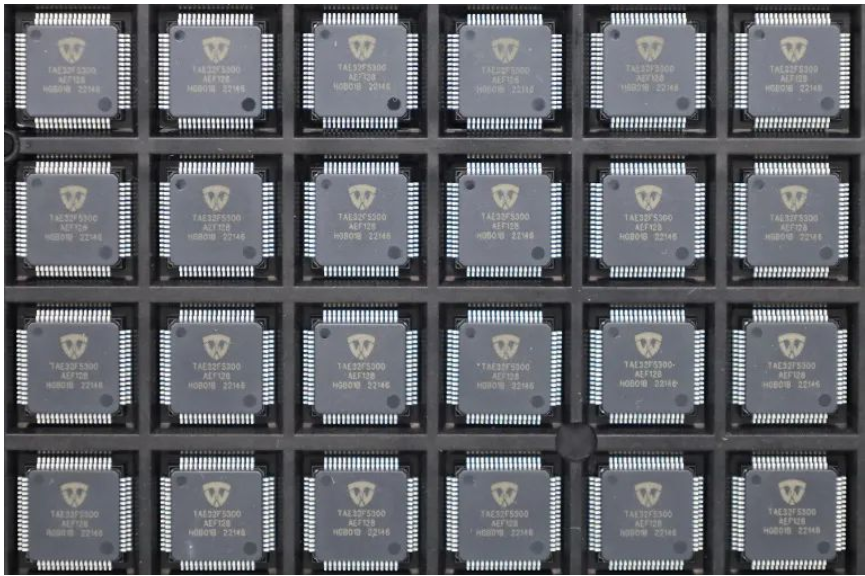

poYBAGLqImiAN1oDABBhaY287aE529.png?imageView2/2/w/1000
