先导活塞结构气动电磁阀原理-电子工程世界

原理：它是由一个电磁小阀和主阀体组成，

通电时，电磁力把先导小阀的孔打开，压缩空气进入，压缩空气产生的压力推动主阀体内的活塞杆，封闭和打开不同的气孔。

断电时，先导阀利用弹簧力推动活塞杆，关闭进气孔打开排气孔，主阀体活塞杆失去气压推力，再由弹簧力推回活塞杆，再次更改气孔打开和关闭的孔位，这样改变气压的方向，从而改变执行元件（气缸）运行的方向。

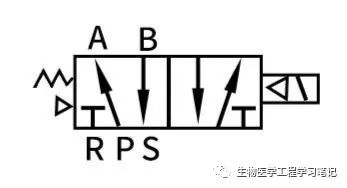

学看气路图：

7b28ace8-4c94-11ee-a25d-92fbcf53809c.jpg?imageView2/2/w/1000

电气路图意义

1、最左边波浪形和三角形符号一般代底部弹簧。图中有两个方框，则表示此电磁为二位。

2、A/B/R/P/S代表的是阀体的孔位，五个字母表示为五通。那么此电磁阀为二位五通电磁阀。以此类推。

3、右边部位一般表示线圈或者先导小阀。
