60V耐压DC-DC降压BUCK电路,WIFI模块单片机供电方案原理图：ECP2459(SOP23-6)-电子工程世界

ECP2459是一款电流模式DC-DC异步降压转换器。内置MOSFET可以提高大功率转换效率，最高可实现1A以内的峰值输出电流，带载3W以内。内置补偿电路，提供稳定的环路补偿。电流模式在宽电压输入的条件下拥有优秀的动态响应和系统稳定性。

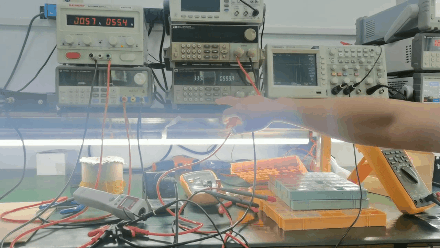

实测带载3.3V，500MA，峰值电流1A，输出稳定没有掉电流情况，防止模块单片机MCU重启或死机，SOT23-6小封装兼容MP2459，实用性强。

c831520211022231711849.gif?imageView2/2/w/1000

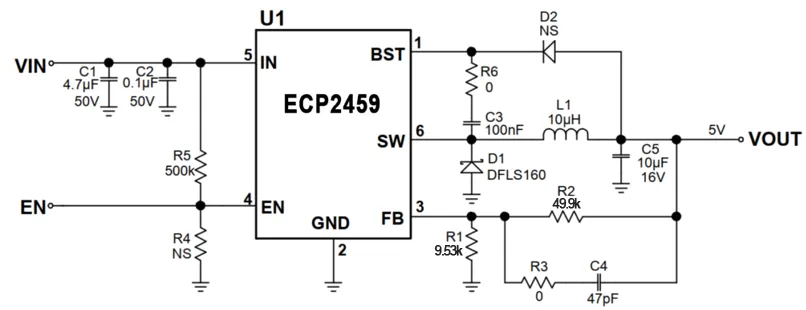

输入50V，输出5V恒压原理图：

format,webp

输入50V，输出3.3V恒压原理图：

format,webp

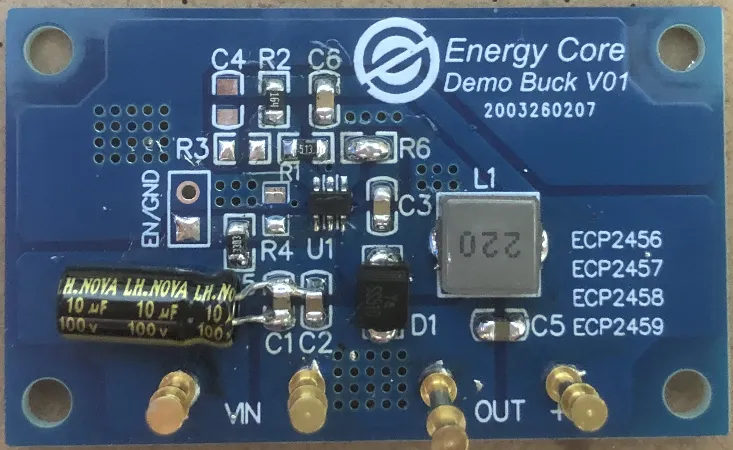

PCBA细节：

format,webp

PCB布局对电路实现稳定工作非常重要，以下建议供参考：

1)开关电流路径尽量短，输入电容、高边MOSFET和外部开关二极管形成的环路区域尽量小。

2)旁路陶瓷电容靠IN端就近放置，SW输出相关走线尽量短而粗。

3)所有反馈电路连接需短而直接，反馈电阻和补偿元件尽可能靠近芯片。

4)SW路线远离敏感的模拟区域，如FB。

5)SW、IN、特别是地要分别连到一个大面积覆铜区域，以冷却芯片、改进热性能和加强长期的可靠

性。

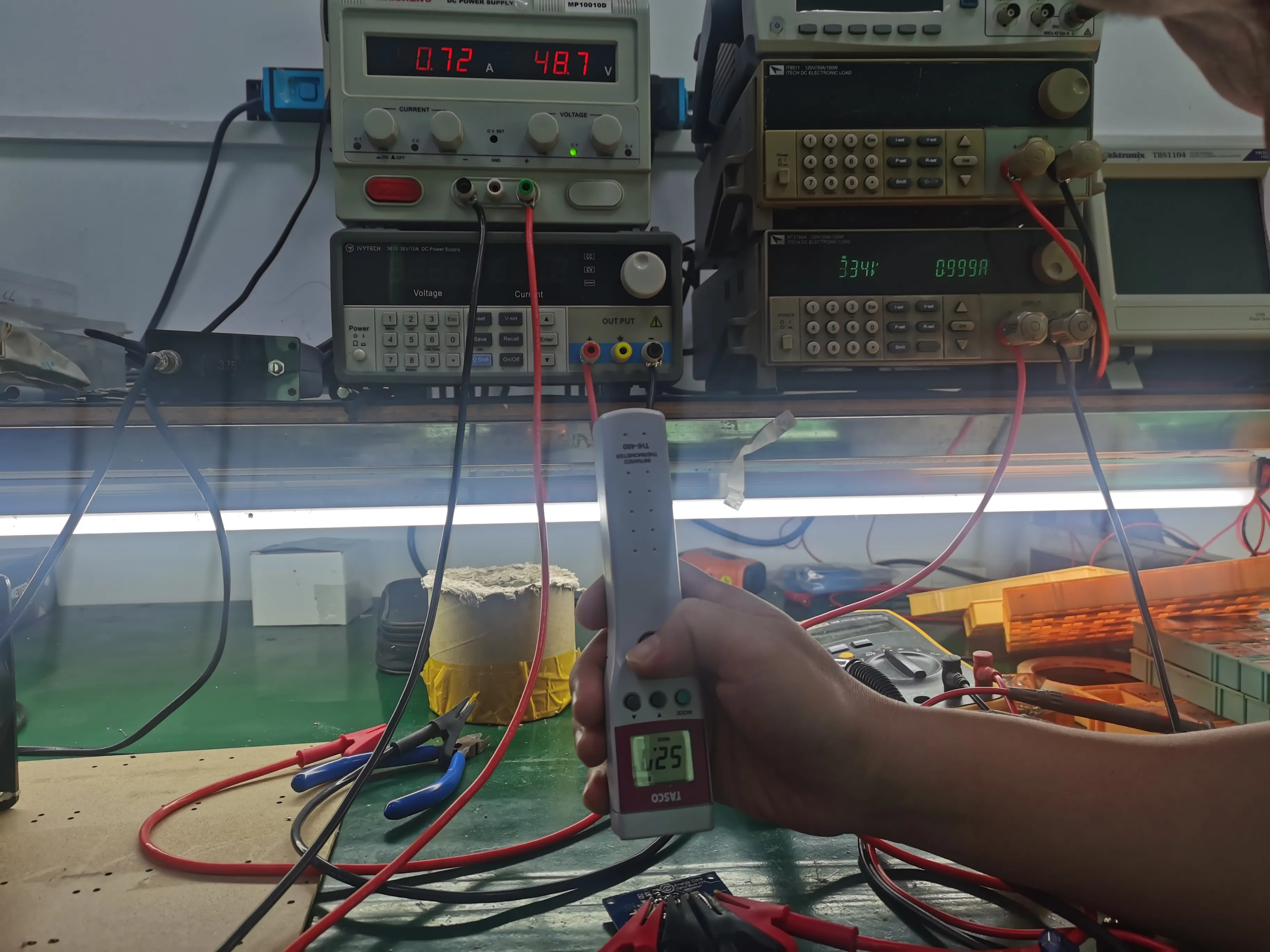

输入50V，输出3.3V 1A，实测温度：52℃（环境温度26℃）

format,webp
