车载以太网静态架构SOME/IP的业务流程

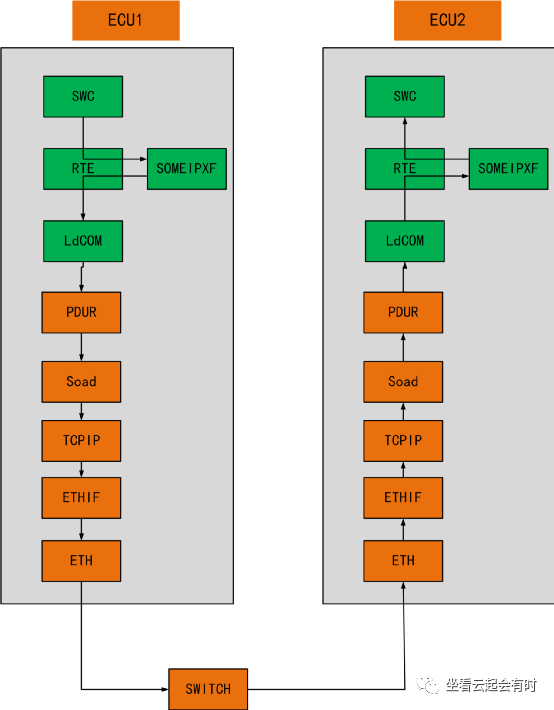

SOME/IP的业务流程：

1）SWC通过RTE接口将数据传递至RTE中。

2）RTE通过使用SOMEIPXF的功能实现序列化，即将SWC输出的结构体数据序列化为字节流信号。

3）Ldcom模块位于RTE与PDUR之间的模块，负责将RTE中的字节流信号转换成pdu数据传递给PDUR。

4）PDUR模块作为CP中最重要的路由模块，能实现模块与模块之间的PDU路由，在SOMEIP架构中，以太网通信一定要经过Soad模块，因此PDUR实现了以太PDU数据在LDCOM与SOAD之间的路由。

5）
在上述模块中，SOMEIP数据本质上还是以PDU的形式进行传递，但是以太网是以套节字（包括本地ip地址，远程ip地址，本地port，远程port，UDP/TCP协议）为基础的通信。SOAD实现了在基于PDU的
AUTOSAR通信服务模块和基于SOCKET的TCP/IP堆栈之间创建一个链接。为PDU选择合适套接字进行报文的发送或者接收。

6）在Someip报文发送链路中，TCPIP模块会为以太网报文增加链路层，网络层，传输层的报文头，链路层：本地的mac地址以及对端的mac地址。网络层：本地的ip地址，对端的ip地址，传输层：本地的port，对端的port，TCP/UDP协议。

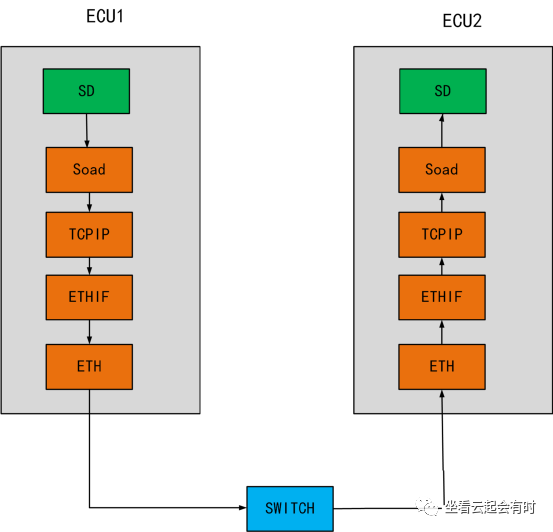

SOME/IP SD服务发现的流程：

1）对于SoemipSd服务发现报文的发送与接收，依然会用到Soad，TCPIP，EthIf，Eth模块，这些模块属于公共模块，无论是doip，sd还是someip都会用到这些模块做基础数据传输。

2）服务发现报文作为格式固定的报文数据，不需要用户自定义Payload，直接发送至SD模块进行处理，不需要通过PDUR，Ldcom等模块。

3）SD在收到SomeipSd服务发现报文之后，通过内部的协议计算，对Soad的以太网发送进行实时控制。
