2021年10月11日 | 基于51单片机的电压表-数码管显示

一.硬件方案

本设计基于STC89C52单片机的一种电压测量电路，该电路采用ADC0832A/D转换芯片,实现数字电压表的硬件电路与软件设计。该系统的数字电压表电路简单, 可以测量0～9V的电压值,并在四位LED数码管上显示电压值。如图：

二.设计功能

（1）ADC0832模数转换，0-9V电压测量；

（2）4位数码管显示测量电压值；

（3）10K可调电阻模拟电压测试；

（4）当提供电源电源为精准的5V电源时，精度为正负0.02V；

三.设计原理图

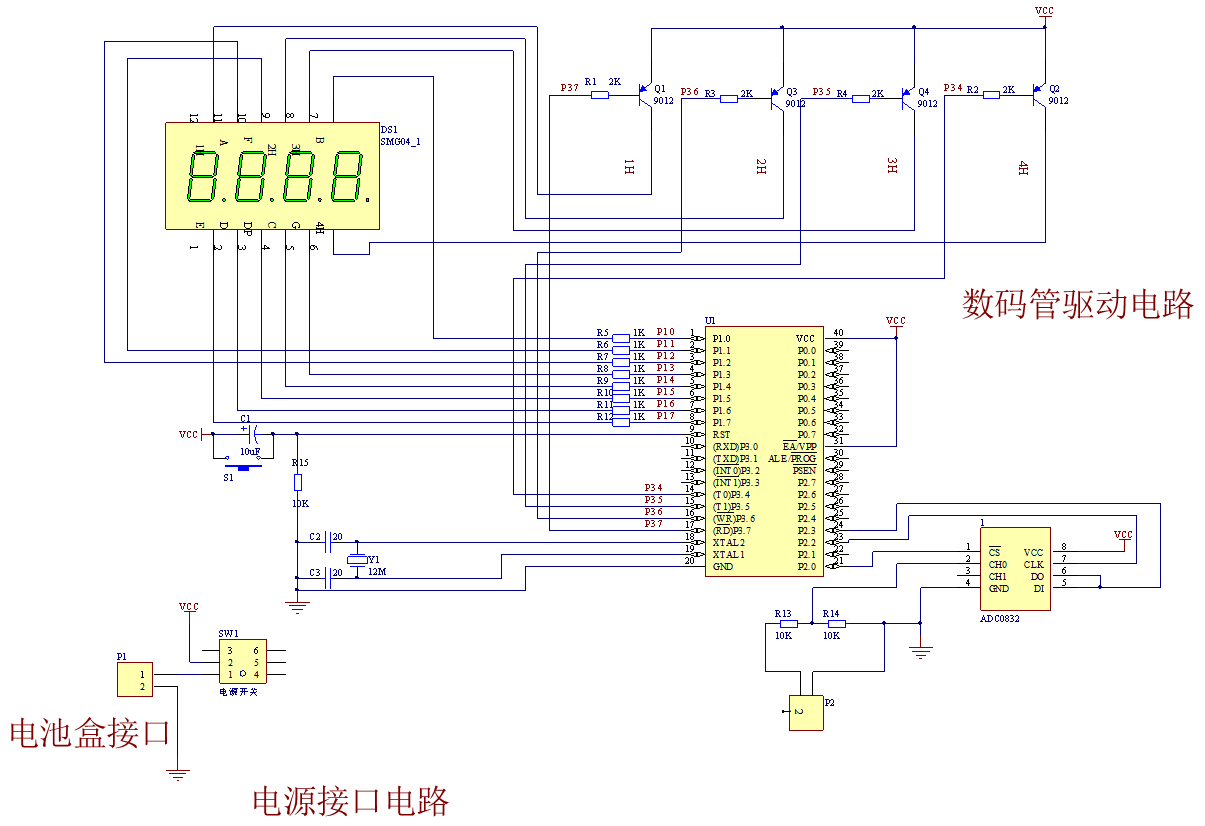

（1）原理图主要采用AD软件进行设计,如图：

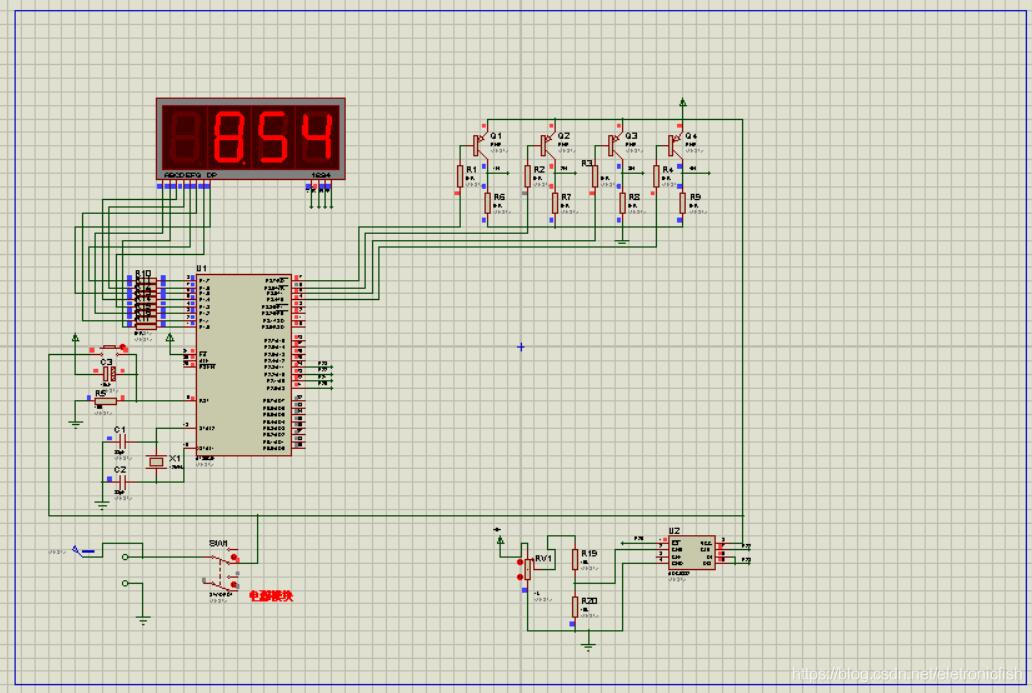

（2）Protues仿真图如下：

四.软件设计

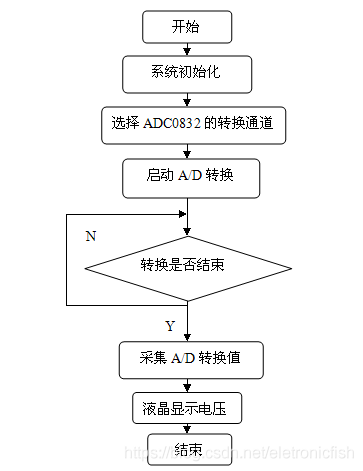

（1）程序流程图

（2）主程序源码

/*****************主函数********************/

void main()

{

static uchar i,j;

uint temp;

while(1)

{

display();   //数码管显示函数

if(i % 3 == 0)   //循环10次

{

pingjun_zhi(p1);         //把数从小到大排序

p1[j++] = ad0832read(1,0); //循环255个周期读取一次0832，因CPU运行比较快，没必要每次循环都去读取,选择通过CH0输入

if(j >= 9)

{

j = 0;

temp = p1[3] ;    //取个中间值

temp = temp * 100 / 255 * 4.5 * 2;

dis_smg[2]=smg_du[temp/100%10] & 0xdf; //得到百位

dis_smg[1]=smg_du[temp/10%10]; //十位

dis_smg[0]=smg_du[temp%10];     //个位 ADC0832为8位ADC，数值为0~255，我们将其分开放入l_tmpdate数组中显示

}

}

i++;

}

}

/************ 排序***************/

void pingjun_zhi(uint *p)

{

static uint value;

static uchar i,j;

for(j=1;j<9;j++)    //先对整个数组的9个值进行从小到大的排列

for(i=0;i<9 - j;i++)

{

if(p[i] > p[i+1])

{

value = p[i];

p[i] = p[i+1];

p[i+1] = value;

}

}

}
