2020年09月03日 | STM32学习系列---STM32之GPIO

1.GPIO解释

GPIO英文全称是General-purpose input/ouput，即通用型输入输出，GPIO根据配置可以作为通用输入(GPI)，通用输出(GPO)或是通用输入输出(GPIO)

1，直接输入到芯片内部检测，一般用于ADC等模拟量信号采集。
输出模式

• 开漏输出

• 推挽输出

• 复用开漏输出

• 复用推挽输出

输出模式实质是两种模式，一是开漏输出，一是推挽输出

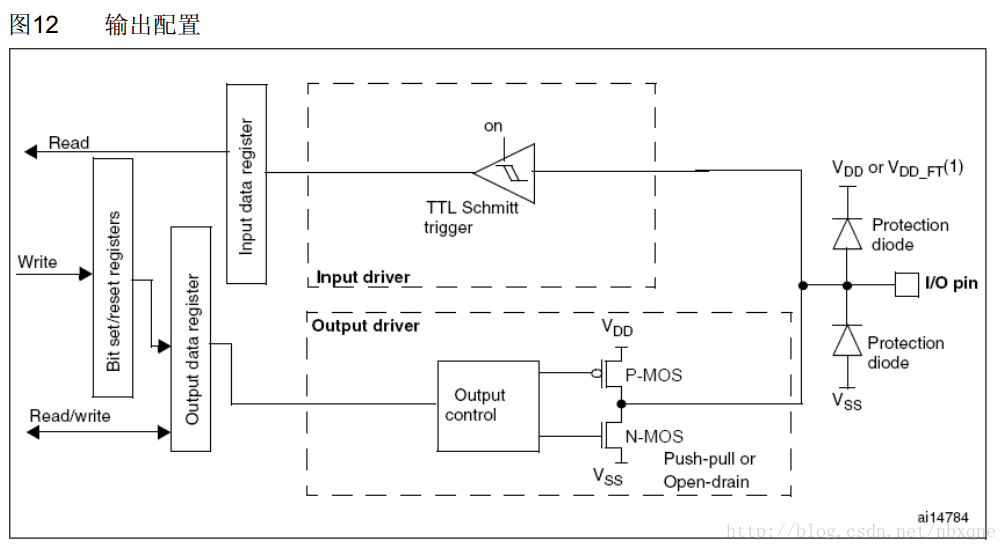

1.开漏输出：输出信号“0”时会激活N-MOS，N-MOS导通，输出管脚与VSS连通，输出低电平；输出信号“1”时不激活P-MOS，同时N-MOS也不导通，输出管脚为高阻态。因此一般开漏输出管脚与外部上拉电阻连接，输出信号“1”时管脚会被外部上拉电压钳高，该模式可以需要用于匹配电平的场合。

2.推挽输出：输出信号“0”时会激活N-MOS，N-MOS导通，输出管脚与VSS连通，输出低电平。输出信号“1”时会激活P-MOS，P-MOS导通，输出管脚与VDD连通，输出高电平电平。这个模式输出高低电平时会分别导通一个MOS管，既提高电路负载能力，又提高开关速度2。

3.复用开漏输出：实质上是和开漏模式一样，在GPIO复用功能时使用

4.复用推挽输出：实质上是和推挽模式一样，在GPIO复用功能时使用

输出速度

输出模式下，有3种输出速度可选（2MHz，10MHz和50MHz），这个速度是指IO口驱动电路的响应速度而不是输出信号的速度。通过选择速度来选择不同的驱动输出模块，达到最佳的噪声控制和降低功耗的目的。

高频信号输出会带来功耗增加和噪声增大；低频信号输出可能会带来信号失真，因此需要根据实际需要来选择合适的速度输出3。

4；
-32位端口配置锁定寄存器（LCKR）
该寄存器用于锁定端口管脚
bit16是锁键位LCKK，该位为0代表锁键未激活，为1代表锁键已激活；锁键激活需要向锁键位写入特定的写入序列（写1->写0->写1->读0->读1）（最后一次读指令可以取消）
bit[0:15]为锁位LCKy，这些位可读可写，但只能在LCKK为0（锁键未激活）时写入，该位为0代表不锁定，为1代表锁定。

4.基于V3.5库函数的GPIO配置函数（野火开发板教程）

void GPIO_configuration(void)

{

    //定义结构体

    GPIO_InitTypeDef GPIO_InitStructure;

    //开启端口C的时钟

    RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOC, ENABLE);

    //选择需要控制的管脚

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3 | GPIO_Pin_4 | GPIO_Pin_5 | GPIO_Pin_7;

    //选择推挽输出模式

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

    //输出速度为50MHz

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    //初始化GPIOC

    GPIO_Init(GPIOC, &GPIO_InitStructure);

    //置高各个管脚

    GPIO_SetBits(GPIOC, GPIO_Pin_3 | GPIO_Pin_4 | GPIO_Pin_5 | GPIO_Pin_7);

}

肖特基触发器是一种阈值开关电路，具有突变输入——输出特性的门电路。这种电路被设计成阻止输入电压出现微小变化（低于某一阈值）而引起的输出电压的改变 ↩

http://bbs.elecfans.com/infocenter.php?mod=space&uid=961328&do=blog&id=242993 ↩

http://blog.csdn.net/dldw8816/article/details/51450833 ↩

既可以通过ODRy设置管脚（Pin），也可以通过BSy和BRy设置，但是通过ODRy设置管脚（Pin）需要首先读取保存ODRy数据，再进行设置管脚（Pin）在这个过程中有可能被中断影响—–引用http://www.cnblogs.com/shangdawei/p/4723941.html ↩
