【STM32 HAL库】GPIO：按键和LED

文章内容偏向HAL库的移植和使用，以个人观点及了解为主，若与事实不符，则以www.st.com、www.stmcu.org.cn等平台为准。

使用的软件：

VSCode(1.36版，带C/C++ IntelliSense插件)

Keil MDK(5.26版)

芯片：STM32H743ZIT6(Nucleo-H743平台，B-01版)

所使用的库：STM32Cube_FW_H7_V1.3.0，下载地址：https://www.st.com/content/st_com/en/products/embedded-software/mcu-mpu-embedded-software/stm32-embedded-software/stm32cube-mcu-mpu-packages/stm32cubeh7.html

参考资料：STM32H743xI参考手册、数据手册、部分HAL库文件、NUCLEO-H743原理图(B-01)

程序下载：https://pan.baidu.com/s/124IrMzjdF15hEtk_hhi4iA

        计算机的组成部分通常分为5类：运算器、控制器、储存器、输入设备、输出设备。对于STM32H743ZIT6来说，最基本的输入/输出设备就是IO口(GPIO，General-Purpose Input/Output，通用输入/输出口)。所以就以GPIO的操作作为第一个实验。

        关于GPIO的内容，在参考手册的第10章。

        STM32H743ZIT6共有11组GPIO，即GPIOA-GPIOK，除GPIOK只有PK0-PK7这8个引脚外，其他各组GPIO都有16个引脚Pn0-Pn15(n=A，B......J)。每一个IO口都可以独立地配置、操作。

        GPIO的工作模式

GPIO的工作模式

        如上图所示，GPIO有3种输入通用模式、1种模拟模式、2种通用输出模式和2种复用输出模式，从上到下依次为：

            1、浮动输入模式

            2、上拉输入模式

            3、下拉输入模式

            4、模拟输入模式

            5、带上拉/下拉功能的开漏输出模式

            6、带上拉/下拉功能的推挽输出模式

            7、带上拉/下拉功能的开漏复用模式

            8、带上拉/下拉功能的推挽复用模式

        在这8种功能中，功能1-3类似，差别就是启用或禁用上拉/下拉电阻；功能4使用模拟信号，而且既可以作为输出口，又可以作输入口；功能5-8都是输出功能，但功能5、6可以直接用软件修改IO口的电平状态，而功能7、8的电平状态由硬件改变。

        其实7、8的复用输出功能也可以归为输出功能，但是与通用输出功能不同的是，在复用模式下，有专门的驱动电路来驱动IO口，IO的电平状态不再受到GPIO相关寄存器的控制，其控制权将交给驱动IO口的外设，如UART、I2C等。不过GPIO的工作模式却没有复用输入模式，这是因为输入信号不需要专用的电路，只需要把信号直接送给对应的外设就可以了。但如果某一个IO口启用了复用功能(不论输入还是输出)，虽然HAL库提供的GPIO读函数依然有效，但禁止使用HAL库提供的写函数修改IO口电平状态，同时也不建议读取IO口电平状态。

        GPIO的结构：

GPIO的结构

        GPIO的结构大同小异。就输入电压而言，可以分为两类，一类是支持5V容忍度的IO，一类是不支持5V容忍度的IO。所谓的5V容忍度，指的是某个IO口既可以使用3.3V高电平，又可以使用5V高电平且不会损坏，但要串接保护电阻。不过还是参考后者，即不支持5V容忍度的IO。

        不管何种模式，图片右边的两个保护二极管都不会被禁用，也不会影响输入的电平，所以不做讨论。

        对于3种输入模式，右边的上拉/下拉电阻可以根据选择使用，蓝色框为输入驱动器，实际上这部分主要是一个施密特触发器。在输入模式下，从IO输入的信号会先向模拟部分(橙色)提供一路信号(不管用不用，都会提供，由相应的模拟外设选择输入的信号，下同)，之后经过施密特触发器，向复用输入功能部分(红色)提供一路信号，同时也向GPIO的输入数据寄存器(紫色)提供一路信号，作为从外部读取的电平。

        在模拟功能下，除了橙色部分的模拟信号输入/输出外，其他部分都无效或者禁止使用。

        如果启用了输出功能，那么就有两路可用的输出驱动信号，一路是来自GPIO输出数据寄存器的驱动信号(来自紫色的框中)，另一路是复用功能驱动信号(来自左下黄色框中)，具体选用哪一路信号，由输出驱动电路(绿色框)种的选择器确定，并将这一路信号送给输出控制部分，用来产生MOS管的驱动信号，通过MOS管的关断和导通，实现电平的变换。

        如果和功能5-8关联起来的话，功能5、6使用的驱动信号由GPIO输出数据寄存器提供，功能7、8使用的驱动信号由复用功能驱动信号提供。在开漏模式下，P-MOS始终关闭，通过启用上拉电阻或者外接上拉电阻的形式来产生高电平，如果没有有效的上拉电阻，那么IO口的电平状态是不确定的。如果是推挽模式，那么P-MOS和N-MOS会交替导通和关断，保证高电平足够高、低电平足够低。

        GPIO的复用：

        STM32H743的外设非常多，其中某一些外设需要使用GPIO来输入、输出信号，此时就要把某些GPIO的控制权交给外设，由外设管理IO的电平状态。此时GPIO不能再作为通用IO使用，而是工作于由用户选定的功能，这种工作状态就叫做GPIO的复用。GPIO有16种复用模式，从AF0-AF15，详细的复用功能表再STM32H743xI的数据手册中，位于第五章靠后的部分。

GPIOA的复用功能

        虽然一个引脚支持数种复用功能，但同一时刻，只能选择一种复用功能。

        另外，所有GPIO都可以挂接在EXTI上，实现外部的上升沿、下降沿和跳变沿中断。关于EXTI的内容，目前不会使用太多，所以就先不细讲。

        现在，来编写一个程序，使用1个按键和3个LED，当按键按下时，LED的状态随之改变。也就是这个视频实现的效果。

00:10

【STM32H743】第一个实验当然是玩灯了

2951观看 0弹幕

        首先，来分析需求。

        NUCLEO-H743 B-01(B-01是版本号)开发板带有3个LED和1个用户按键。为了使用更多的硬件，也就是使用EXTI，所以把与按键连接的GPIO配置为中断模式，进入中断后按照一定的顺序修改LED状态，如果多次按下按键则循环给定的状态。LED的状态分4种：红、蓝、绿、全亮。如果LED已经是全亮的状态，那么下一个状态时红色，并开始循环。而按键是以按下触发中断的。

        因为ST官网提供的NUCLEO-H743原理图只有C-01版，所以原理图就参考NUCLEO-F767开发板。

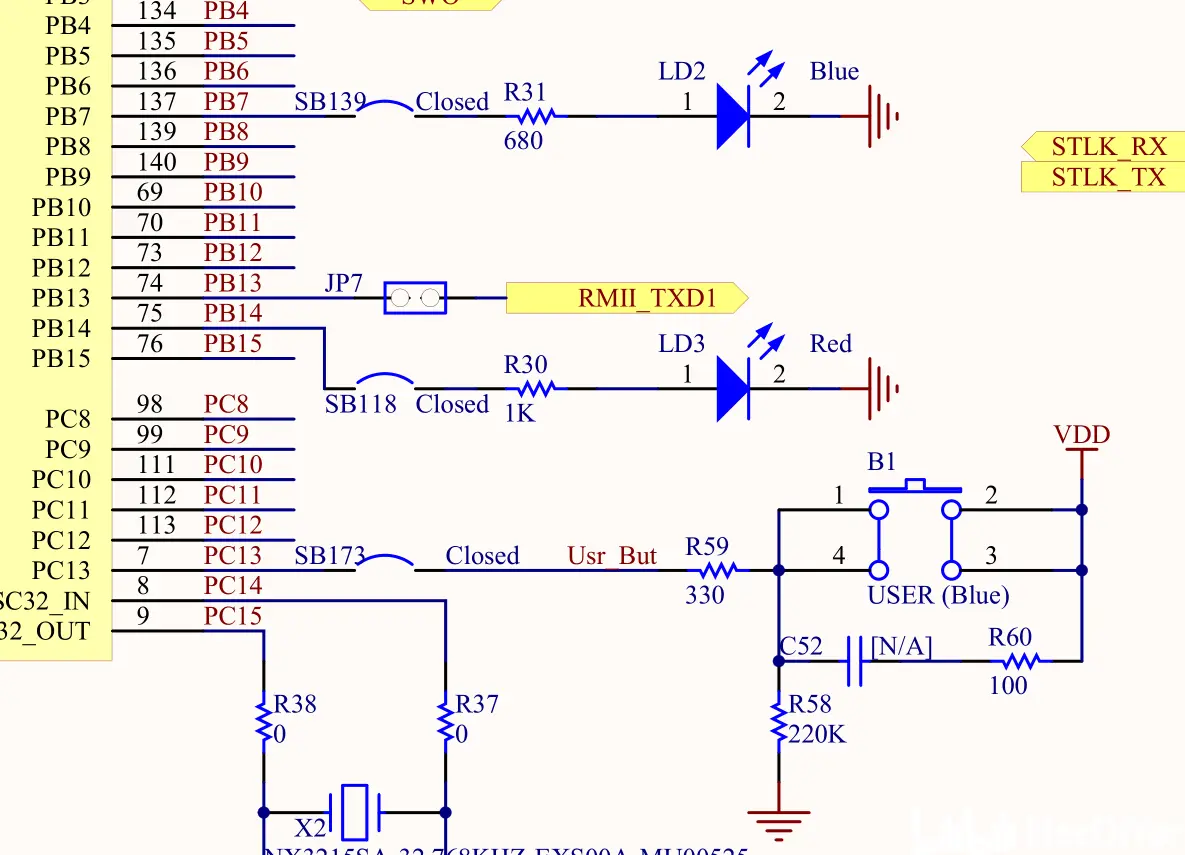

        红色LED阴极接地，阳极通过保护电阻连接PB14，蓝色LED也类似，连接在PB7，按键连接在PC13，按下按键产生高电平，释放按键产生低电平。

LED_G原理图

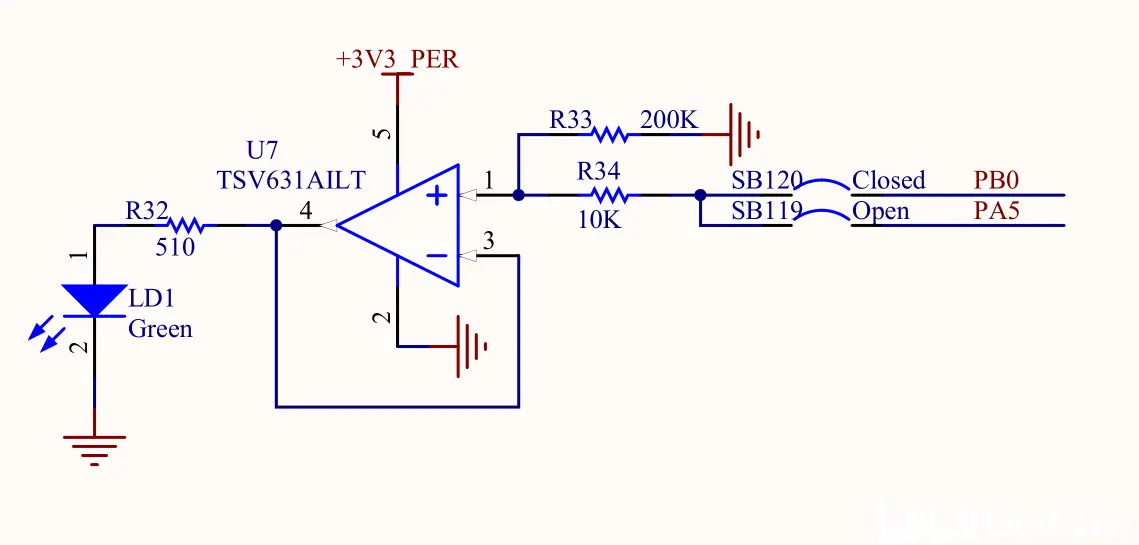

        而绿色LED配备了由运放组成的专用驱动电路，这种连接方式，会将同相端输入的直接反应到输出端。输入的信号可以又两路：PB0和PA5，这么做也许是考虑到了PA5带有DAC功能(DAC1_OUT2)，但输出的电流不足以驱动LED，而设计的驱动电路。对于PB0来说，因为信号是同相的，所以也是高电平点亮LED。

        所以硬件信息就是：

            LED_R    PB14    高电平点亮

            LED_B    PB7      高电平点亮

            LED_G    PB0      高电平点亮

            KEY         PC13   上升沿中断

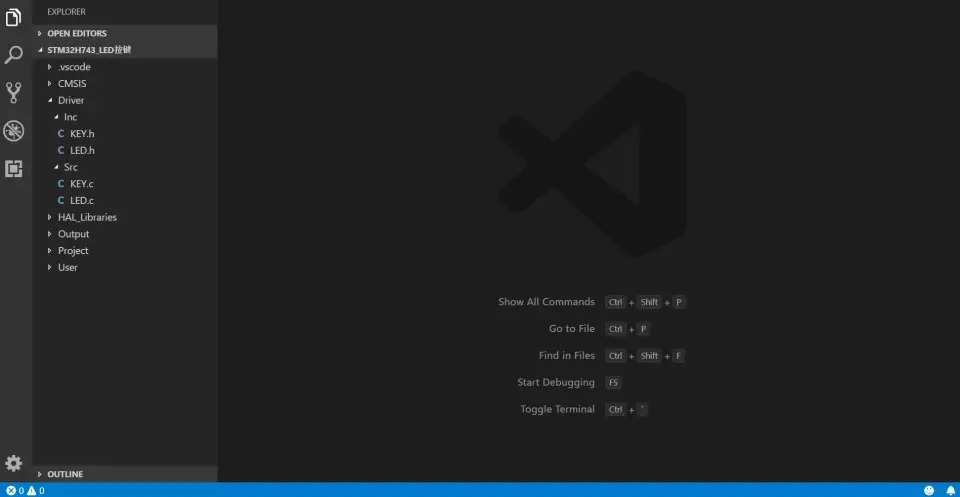

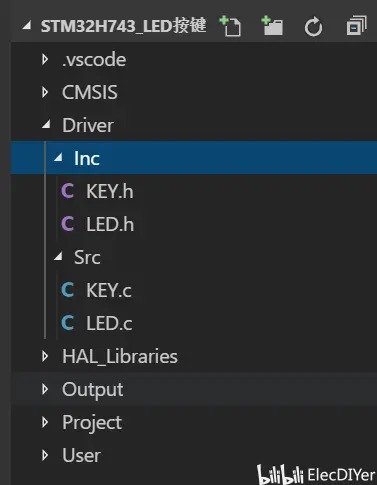

        拷贝一份工程模板，将文件夹命名为"STM32H743_LED按键"，在Driver/src下新建LED.c、KEY.c，在Driver/inc下新建LED.h、KEY.h。

        因为是已经写好的程序，所以就不重新编写了。

        先同时打开KEY.h和LED.h。

动图

打开两个文件

        现在来看一看代码

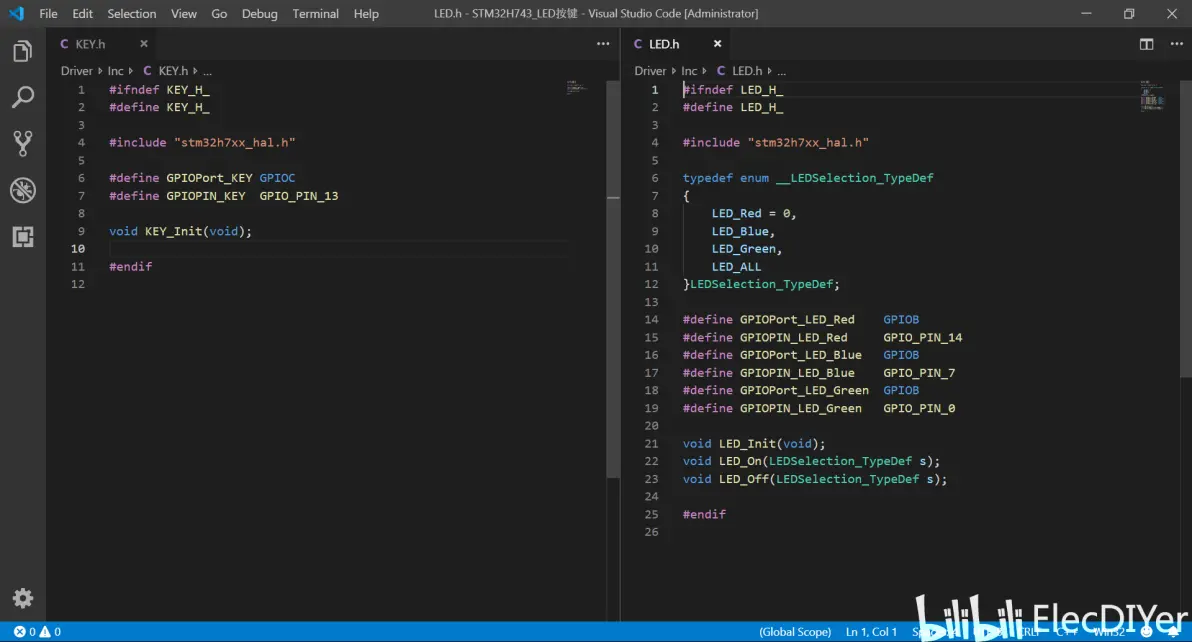

KEY.h与LED.h

        每个文件的#ifndef-#define-#endif结构已经是惯例了，用于防止头文件重复编译。使用了HAL库的工程，用户头文件只需要添加stm32h7xx_hal.h即可，它通过包含stm32h7xx_hal_conf.h间接包含了所有已启用外设的头文件和stm32h7xx.h，不必再次包含每个外设的头文件。

        在KEY.h文件中先是用两个宏定义，定义了按键的GPIO引脚(6-7行)，PC13，又声明了一个按键初始化函数(9行)。

        LED.h中也是类似，定义了每个LED的GPIO引脚，声明了三个函数，分别用于初始化LED(LED_Init())、点亮LED(LED_On())、熄灭LED(LED_Off())。另外6-12行定义了一个枚举类型LEDSelection_TypeDef，这个类型用于选择一个LED。

KEY.c中的程序

        现在来看看KEY.c文件。

        这个文件中的KEY_Init()函数大致分为3部分：开启GPIO时钟(7)、初始化GPIO引脚(9-12)、配置相应的中断(15-16).

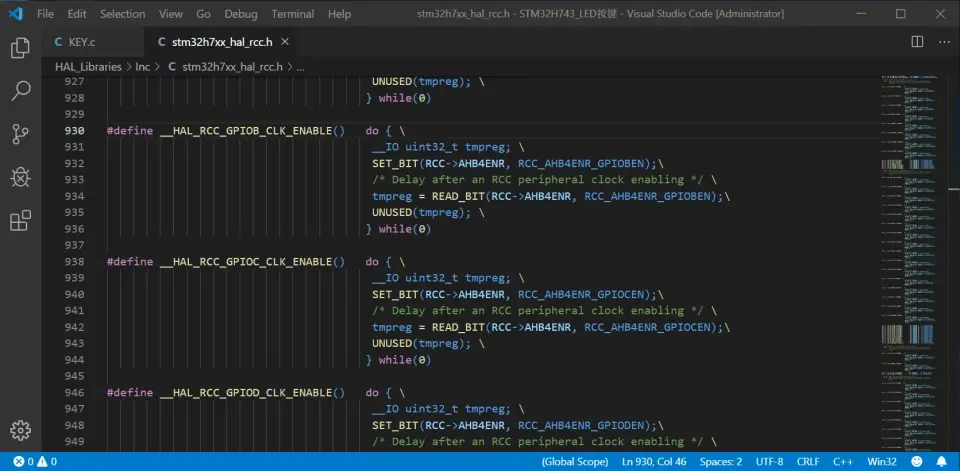

        在HAL库中，与RCC外设有关的内容全部都在stm32h7xx_hal_rcc.c/.h、stm32h7xx_hal_rcc_ex.c/.h中，__HAL_RCC_GPIOC_CLK_ENABLE()是一条位于stm32h7xx_hal_rcc.h中第938行的宏。stm32h7xx_hal_rcc.h中还有其他类似的宏，用于外设的时钟管理，可以在启用正则表达式搜索功能后用__HAL_RCC_.*_CLK_ENABLE()搜索到，对应的DISABLE宏可以用__HAL_RCC_.*_CLK_DISABLE()搜索，也可以使用__HAL_RCC.*ABLE()匹配所有项.

动图

HAL库提供的外设时钟使能宏

        GPIO_InitStructure的数据类型是GPIO_InitTypeDef，它的定义在stm32h7xx_hal_gpio.h中

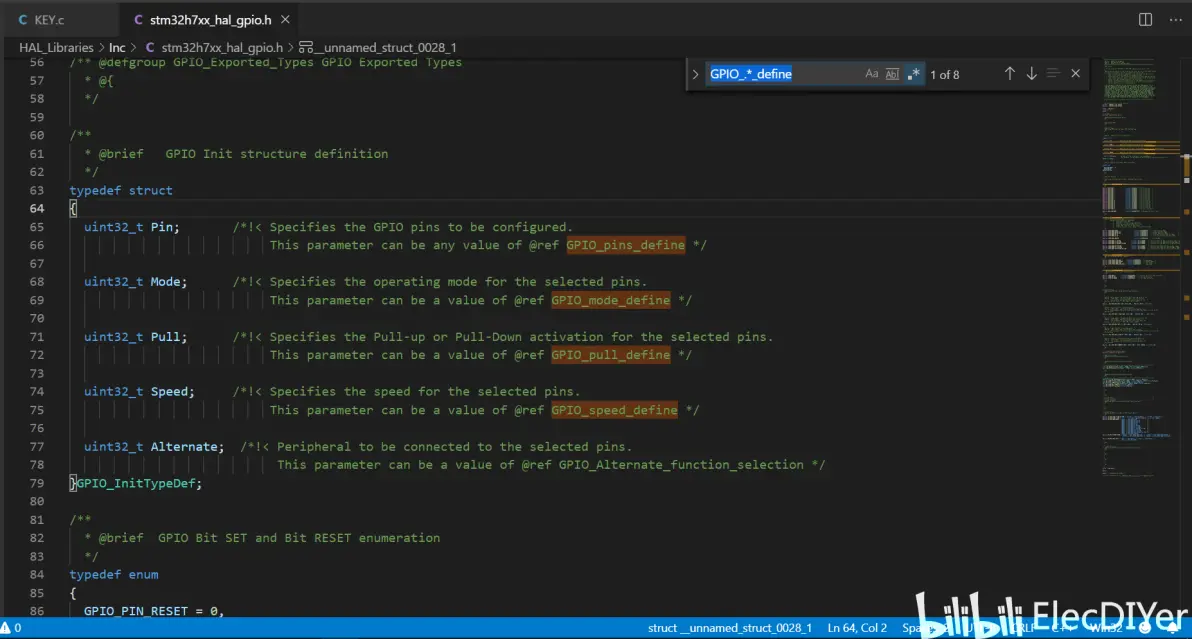

GPIO_InitTypeDef的定义

        这个结构中有5个成员。

            Pin：指定要配置的引脚，可单选或多选

            Mode：指定要配置的IO模式

            Pull：指定上拉/下拉电阻配置

            Speed：指定输出速度(仅输出模式、复用模式有效)

            Alternate：指定引脚的复用功能

        其中，前4个成员的参数定义在stm32h7xx_hal_gpio.h中，复用功能参数定义在stm32h7xx_hal_gpio_ex.h中，因为还没有用到复用模式，所以就暂不讨论。上一张图使用了正则表达式搜索，搜索结果的大致位置在右侧预览窗口中有显示。如果不知道该怎么选，可以直接查看对应的代码，比如IO模式：

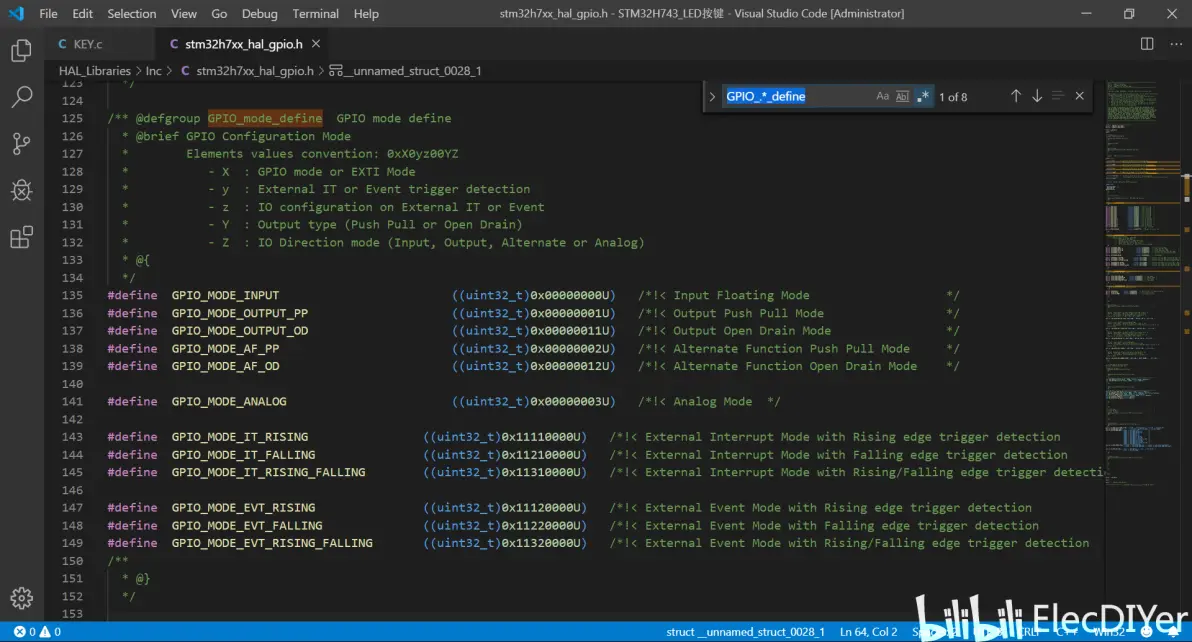

GPIO_InitTypeDef::Mode的各个参数

        与上升沿中断对应的参数是143行的GPIO_MODE_IT_RISING。

        KEY.c第9行的参数来自KEY.h中第7行的定义，这个定义是stm32h7xx_hal_gpio.h中参数的二次定义，主要目的是为了让程序更加灵活，KEY.c第12行的GPIOPort_KEY的用法和目的也是类似的。KEY.c第11行，启用下拉电阻，保证按键IO空闲时为低电平，按键按下有产生上升沿。

        KEY.c的15、16行用于配置NVIC(嵌套向量中断控制器)，15行用于配置NVIC的对应优先级，16行用于开启中断。NVIC是Cortex-M7内核的部分，所以暂不深入了解。经过HAL库的配置后，NVIC拥有4位抢占优先级和0位响应优先级(优先级分组4)，但因为目前要编写的程序只有一个中断，所以这一部分可以随意配置。

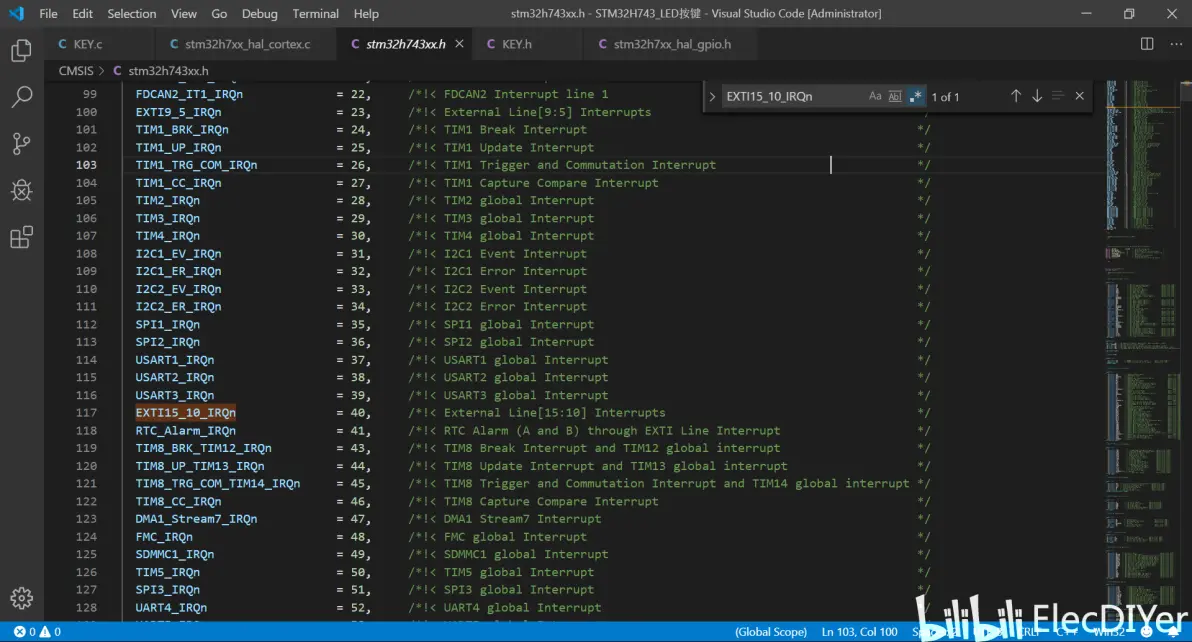

        在这个程序中，按键中断时通过EXTI来实现的，PC13占用了EXTI13，所以在配置中断优先级时，中断号参数为EXTI15_10_IRQn。关于中断号(IRQn)的全部定义，可以在stm32h743xx.h中找到。

stm32h743xx.h中定义的中断号

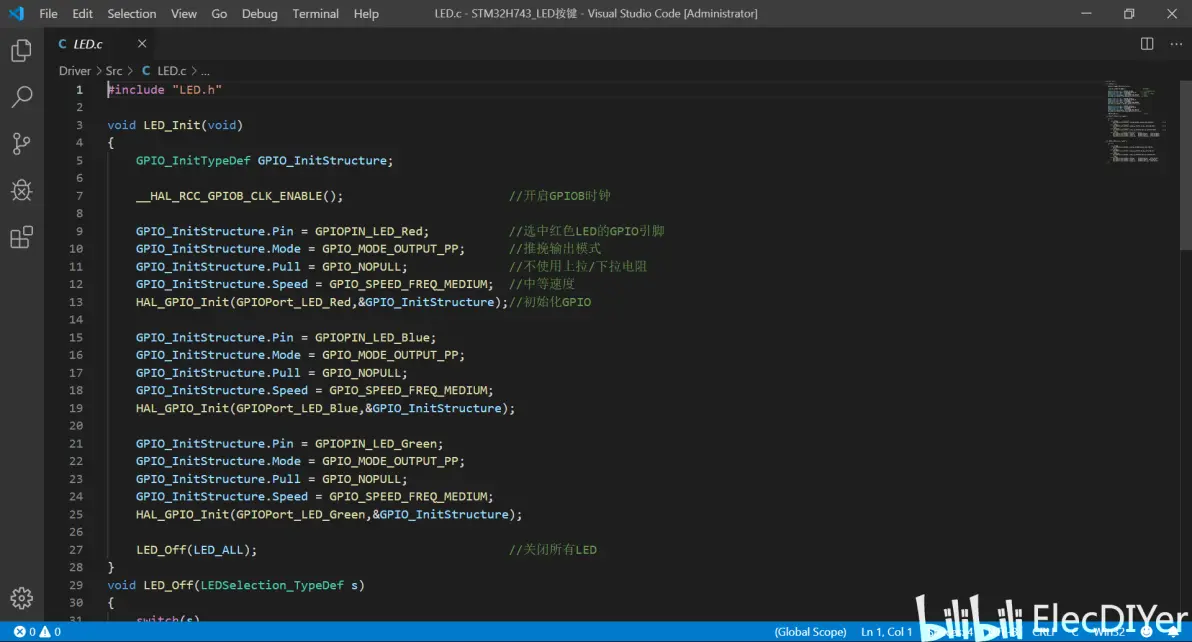

        在LED.c中的LED_Init()函数的作用和代码与KEY_Init()类似，只不过没有中断优先级配置而已。

LED.c中的程序

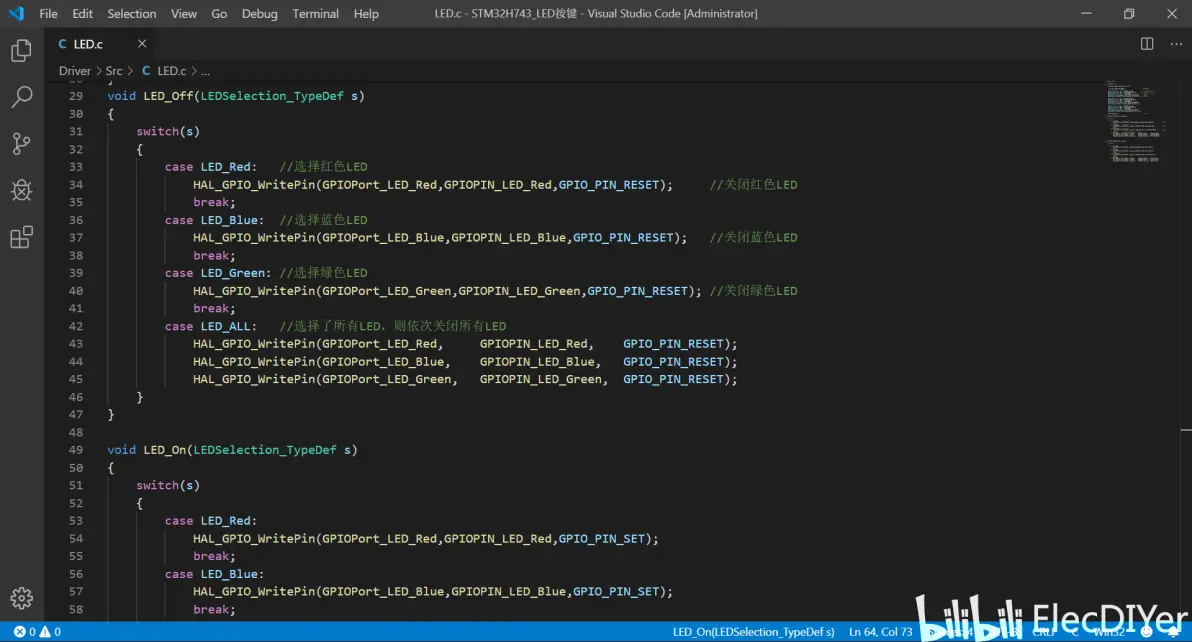

        两个LED操作的函数结构相同，都是利用switch-case结构选择对应的LED灯，唯一的区别就是点亮灯需要输出高电平，IO状态为SET；熄灭灯需要低电平，IO状态为RESET。

            LED_On()和LED_Off()的参数s的类型就是在LED.h中定义的LEDSelection_TypeDef，用来选择LED灯，除单独选择红、绿、蓝之外，还有一个全部选择。

        Driver文件夹下的4个文件编写好之后，要在stm32h7xx_it.c、main.c/.h中编写一些代码。首先是stm32h7xx_it.c，要在其中编写EXTI的中断响应程序，这个程序比较简单，只有4行(177-180)

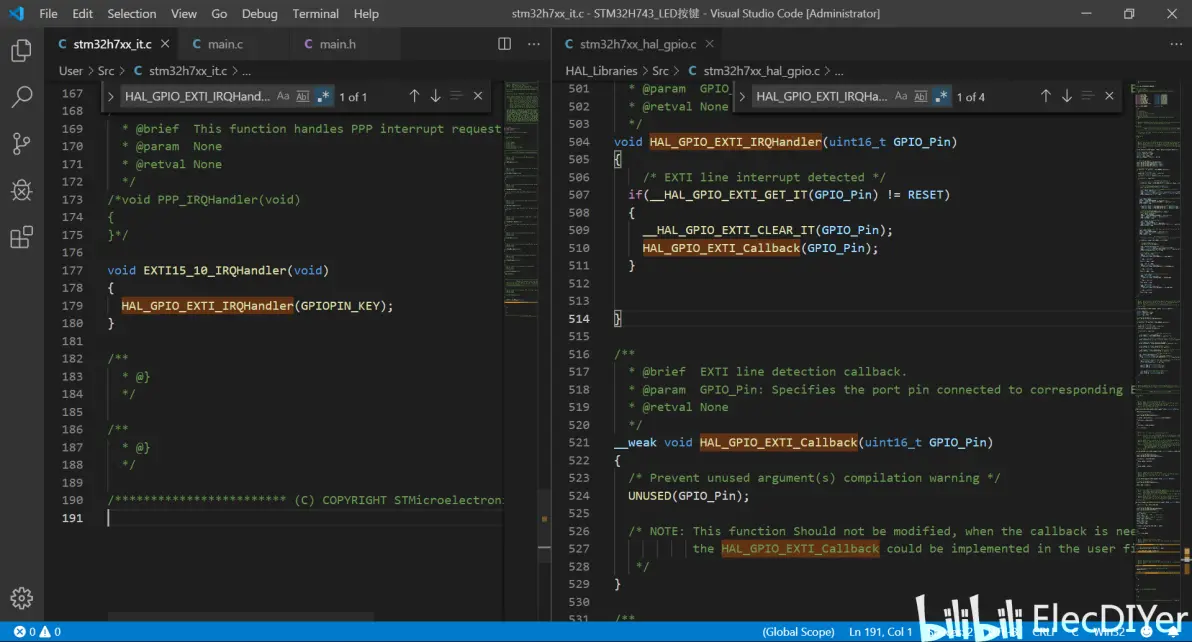

        其中只是调用了HAL_GPIO_EXTI_IRQHandler()函数，传递的参数为产生外部中断的引脚号，也就是GPIO_InitTypeDef::Pin的值。这个函数是由stm32h7xx_hal_gpio.c/.h提供的，在右侧窗口中可以看到函数的源码，先检测并复位中断标志，再调用HAL_GPIO_EXTI_Callback()函数，即产生回调。关于回调的内容，将在下一篇文件讲到，现在只需要知道，只要产生有效的中断，HAL_GPIO_EXTI_Callback会被HAL库调用即可。

        之后，要在main.h中包含KEY.h和LED.h(同时要把对应的.c文件在MDK中添加到Driver组中，不然会报错)。

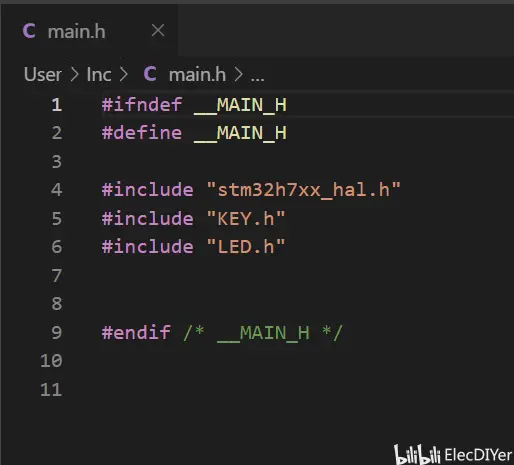

main.h中的代码

        在main.c中，要通过调用LED.c和KEY.c中的函数达到预期效果，所以编写的程序比较多。

main.c中的部分代码

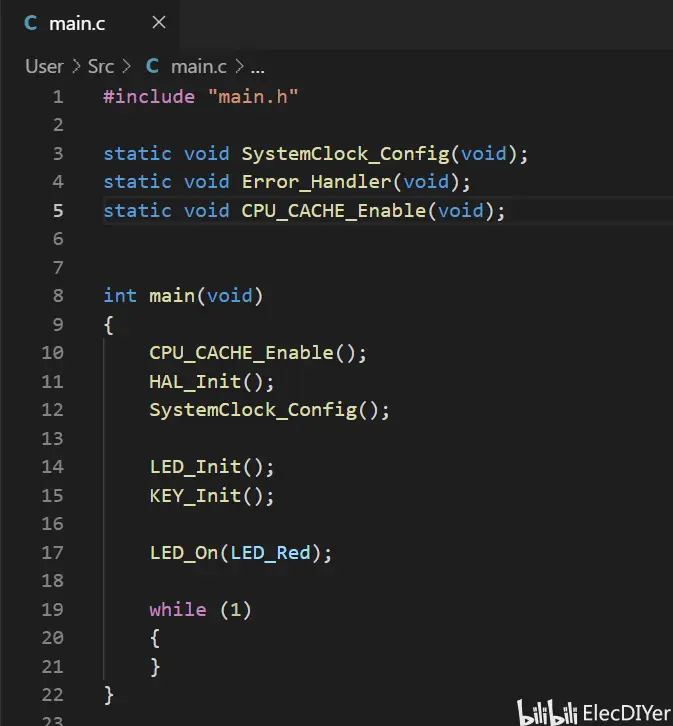

        在main.c中，14、15、17行是添加的部分，注意要添加在10-12行的三个函数之后。前两行用于初始化按键及LED，最后一行是让程序进入一个初始状态，也就是上电后，红灯会立刻亮。之后编写这样一段程序：

还是main.c中的代码

        这一部分负责响应回调(或者说响应中断)，函数头部分就是stm32h7xx_hal_gpio.c中521行的函数头，不过要去掉__weak修饰符(下一篇文章讲)。这样相当于重写stm32h7xx_hal_gpio.c中的HAL_GPIO_EXTI_Callback()函数，当HAL_GPIO_EXTI_IRQHandler()调用HAL_GPIO_EXTI_Callback()时，会调用main.c中的函数，而不是stm32h7xx_hal_gpio.c中的。

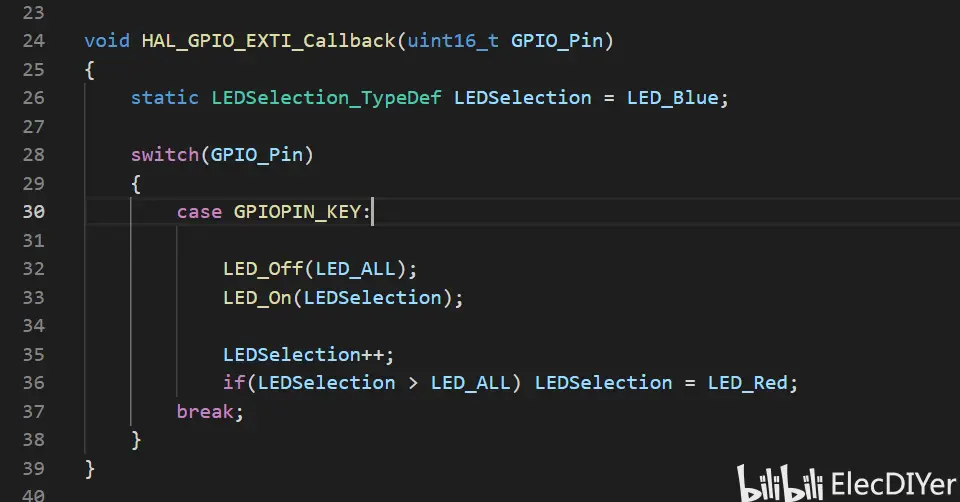

        第26行定义了一个静态变量LEDSelection，初值选择蓝色LED，之后用一个switch-case来选择按键按下这种情况(其实不用也可以，但如果允许多个引脚产生中断的话，就需要了)。第32-36行是实现LED状态改变的部分，先关闭全部LED(32行)，在开启选中的LED(33行)，最后选择下一个LED状态(35-36行)。其中35-36行选择不同LED状态的原理就是利用LEDSelection是枚举型变量，对其加一就会变成下一个成员的值，在用一个if作溢出判断即可。
