蓝桥杯LCD外设电路

1.OLED与LCD

OLED是有机发光二极管，自发光，不用背光。
“OLED是一种利用多层有机薄膜结构产生电致发光的器件，它很容易制作，而且只需要低的驱动电压，这些主要的特征使得OLED在满足平面显示器的应用上显得非常突出。OLED显示屏比LCD更轻薄、亮度高、功耗低、响应快、清晰度高、柔性好、发光效率高”——来自百度百科
TFTLCD是薄膜晶体管液晶显示器的缩写，名字来源于液晶显示屏每个像素上都设有薄膜晶体管（TFT）,亮度高，对比度，有色彩。
“LCD （ Liquid Crystal Display 的简称）液晶显示器。LCD 的构造是在两片平行的玻璃基板当中放置液晶盒，下基板玻璃上设置TFT（薄膜晶体管），上基板玻璃上设置彩色滤光片，通过TFT上的信号与电压改变来控制液晶分子的转动方向，从而达到控制每个像素点偏振光出射与否而达到显示目的。”——来自百度百科

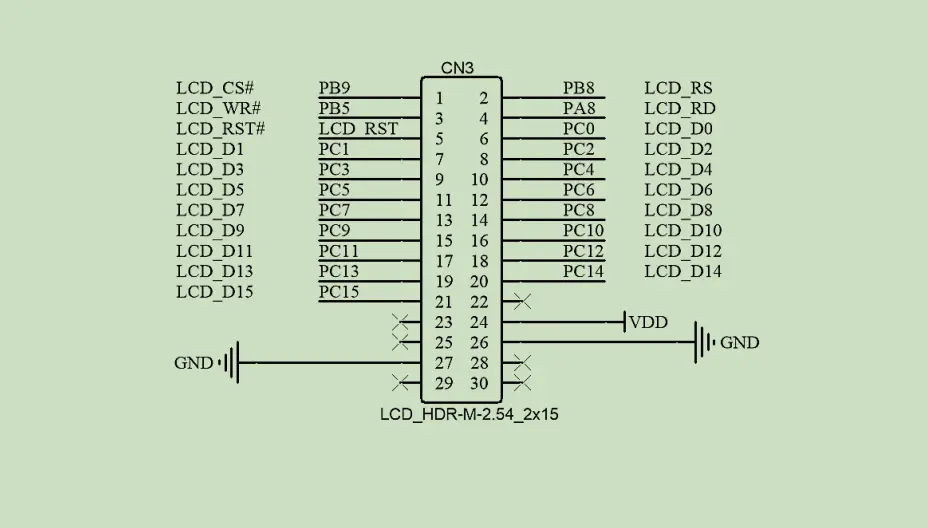

2.8080并口读写数据的过程

设置RS为高（数据）/低（命令），然后拉低片选。
读数据：RD为低，在RD的上升沿去读取数据线上的数据。
写数据：WR为低，在WR的上升沿写数据到数据线上。

在蓝桥杯比赛中调用官方LCD例程开发极为方便。
下面着重叙述几个重要的函数：
首先是显示颜色：White Black Red等常用颜色已经在lcd.h中有宏定义，可以直接使用。
对RGB颜色有额外需求的话，可以访问这个网站【RGB颜色对照表 (917118.com)获取常见的颜色RGB码。
】

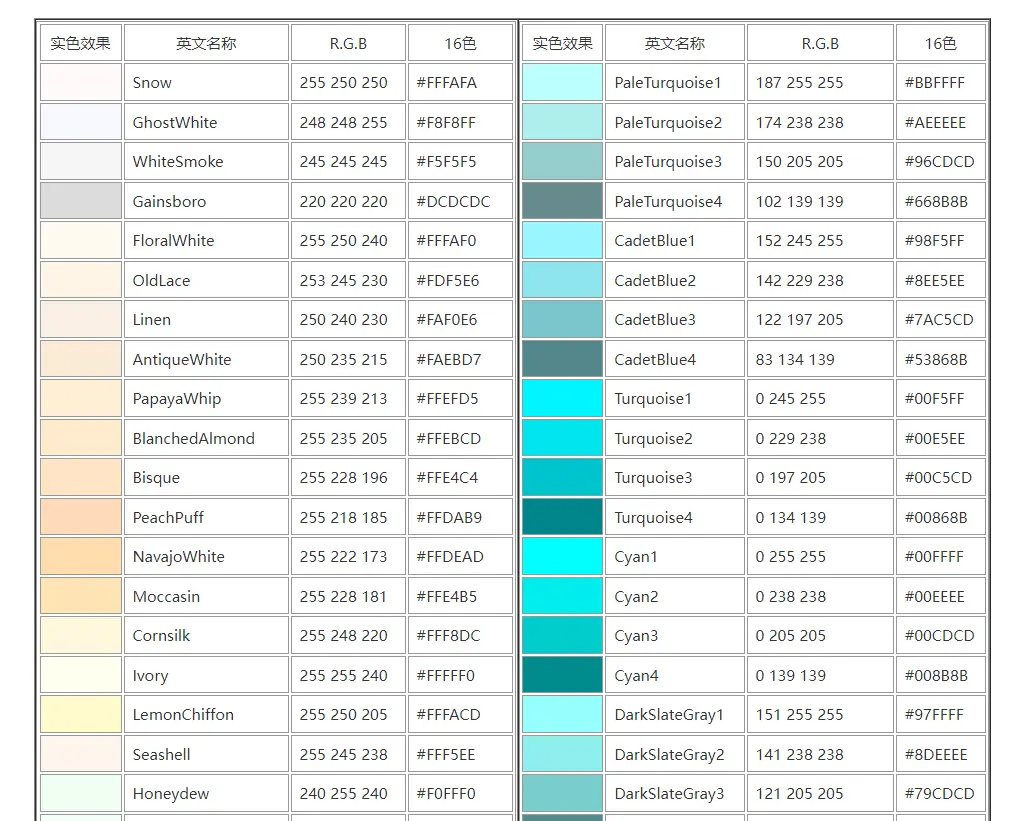

RGB颜色码表

LCD_Clear():用设置的颜色填充整个LCD屏

LCD_SetBackColor():设置背景色

LCD_SetTextColor():设置文字颜色

LCD_DisplayStringLine(Linex,'  文字内容 ')；

Linex代表行数，从Line0到Line9，屏幕从上到下分为10行

“”：字符串中填写所要显示的内容，一行显示20个字符。“ ”中的内容如果多于20，则多于内容不显示；若少于20，则空余字符位置显示LCD_Clear()中设置的底层颜色。

总结：LCD屏有10行20列。

引用头文件后

#include 'lcd.h'

即可在主函数main.c中实现LCD功能

显示效果：上半屏幕为蓝色，显示白色字体Hello World;下半屏幕为白色，显示蓝色字体Author: somebody。

int main(void){

  HAL_Init();//重置所有外设，初始化Flash接口，初始化滴答定时器

  SystemClock_config();//设置系统时钟

  MX_GPIO_Init();//初始化IO口

  LCD_Init();//初始化LCD屏幕

  LCD_Clear(White);//清空屏幕，用白色为底色

  LCD_SetBackColor(Blue);//设置行的底色

  LCD_SetTextColor(White);//设置文字颜色

  LCD_DisplayStringLine(Line0, (uint8_t *)'                    ');

  LCD_DisplayStringLine(Line1, (uint8_t *)'                    ');

  LCD_DisplayStringLine(Line2, (uint8_t *)'      Hello World         ');

  LCD_DisplayStringLine(Line3, (uint8_t *)'                    ');

  LCD_DisplayStringLine(Line4, (uint8_t *)'                    ');

  LCD_SetBackColor(White);//设置行的颜色

  LCD_SetTextColor(Blue);//设置文字颜色

  LCD_DisplayStringLine(Line5, (uint8_t *)'                    ');

  LCD_DisplayStringLine(Line6, (uint8_t *)'       Author:      ');

  LCD_DisplayStringLine(Line7, (uint8_t *)'                    ');

  LCD_DisplayStringLine(Line8, (uint8_t *)'         somebody       ');

  LCD_DisplayStringLine(Line9, (uint8_t *)'                    ');

  while(1){

  }}

lcd.h文件整体如下：

/* Define to prevent recursive inclusion -------------------------------------*/#ifndef __LCD_H#define __LCD_H/* Includes ------------------------------------------------------------------*/#include 'main.h'/* Exported types ------------------------------------------------------------*//* Exported constants --------------------------------------------------------*//* LCD Registers */#define R0             0x00#define R1             0x01#define R2             0x02#define R3             0x03#define R4             0x04#define R5             0x05#define R6             0x06#define R7             0x07#define R8             0x08#define R9             0x09#define R10            0x0A#define R12            0x0C#define R13            0x0D#define R14            0x0E#define R15            0x0F#define R16            0x10#define R17            0x11#define R18            0x12#define R19            0x13#define R20            0x14#define R21            0x15#define R22            0x16#define R23            0x17#define R24            0x18#define R25            0x19#define R26            0x1A#define R27            0x1B#define R28            0x1C#define R29            0x1D#define R30            0x1E#define R31            0x1F#define R32            0x20#define R33            0x21#define R34            0x22#define R36            0x24#define R37            0x25#define R40            0x28#define R41            0x29#define R43            0x2B#define R45            0x2D#define R48            0x30#define R49            0x31#define R50            0x32#define R51            0x33#define R52            0x34#define R53            0x35#define R54            0x36#define R55            0x37#define R56            0x38#define R57            0x39#define R59            0x3B#define R60            0x3C#define R61            0x3D#define R62            0x3E#define R63            0x3F#define R64            0x40#define R65            0x41#define R66            0x42#define R67            0x43#define R68            0x44#define R69            0x45#define R70            0x46#define R71            0x47#define R72            0x48#define R73            0x49#define R74            0x4A#define R75            0x4B#define R76            0x4C#define R77            0x4D#define R78            0x4E#define R79            0x4F#define R80            0x50#define R81            0x51#define R82            0x52#define R83            0x53#define R96            0x60#define R97            0x61#define R106           0x6A#define R118           0x76#define R128           0x80#define R129           0x81#define R130           0x82#define R131           0x83#define R132           0x84#define R133           0x85#define R134           0x86#define R135           0x87#define R136           0x88#define R137           0x89#define R139           0x8B#define R140           0x8C#define R141           0x8D#define R143           0x8F#define R144           0x90#define R145           0x91#define R146           0x92#define R147           0x93#define R148           0x94#define R149           0x95#define R150           0x96#define R151           0x97#define R152           0x98#define R153           0x99#define R154           0x9A#define R157           0x9D#define R192           0xC0#define R193           0xC1#define R227           0xE3#define R229           0xE5#define R231           0xE7#define R239           0xEF/* LCD Control pins *///#define CtrlPin_NCS    GPIO_Pin_9   /* PB.9 *///#define CtrlPin_RS     GPIO_Pin_8   /* PB.8 *///#define CtrlPin_NWR    GPIO_Pin_5  /* Pb.5 *///#define CtrlPin_NRD    GPIO_Pin_10  /* Pb.10 *//* LCD color */#define White          0xFFFF#define Black          0x0000#define Grey           0xF7DE#define Blue           0x001F#define Blue2          0x051F#define Red            0xF800#define Magenta        0xF81F#define Green          0x07E0#define Cyan           0x7FFF#define Yellow         0xFFE0#define Line0          0#define Line1          24#define Line2          48#define Line3          72#define Line4          96#define Line5          120#define Line6          144#define Line7          168#define Line8          192#define Line9          216#define Horizontal     0x00#define Vertical       0x01/* Exported macro ------------------------------------------------------------*//* Exported functions ------------------------------------------------------- *//*----- High layer function -----*/typedef int32_t  s32;typedef int16_t s16;typedef int8_t  s8;typedef __IO uint32_t  vu32;typedef __IO uint16_t vu16;typedef __IO uint8_t  vu8;typedef uint32_t  u32;typedef uint16_t u16;typedef uint8_t  u8;typedef const uint32_t uc32;  /*!< Read Only */typedef const uint16_t uc16;  /*!< Read Only */typedef const uint8_t uc8;   /*!< Read Only */void LCD_Init(void);void LCD_SetTextColor(vu16 Color);void LCD_SetBackColor(vu16 Color);void LCD_ClearLine(u8 Line);void LCD_Clear(u16 Color);void LCD_SetCursor(u8 Xpos, u16 Ypos);void LCD_DrawChar(u8 Xpos, u16 Ypos, uc16 *c);void LCD_DisplayChar(u8 Line, u16 Column, u8 Ascii);void LCD_DisplayStringLine(u8 Line, u8 *ptr);void LCD_SetDisplayWindow(u8 Xpos, u16 Ypos, u8 Height, u16 Width);void LCD_WindowModeDisable(void);void LCD_DrawLine(u8 Xpos, u16 Ypos, u16 Length, u8 Direction);void LCD_DrawRect(u8 Xpos, u16 Ypos, u8 Height, u16 Width);void LCD_DrawCircle(u8 Xpos, u16 Ypos, u16 Radius);void LCD_DrawMonoPict(uc32 *Pict);void LCD_WriteBMP(u32 BmpAddress);void LCD_DrawBMP(u32 BmpAddress);void LCD_DrawPicture(const u8* picture);/*----- Medium layer function -----*/void LCD_WriteReg(u8 LCD_Reg, u16 LCD_RegValue);u16 LCD_ReadReg(u8 LCD_Reg);void LCD_WriteRAM_Prepare(void);void LCD_WriteRAM(u16 RGB_Code);u16 LCD_ReadRAM(void);void LCD_PowerOn(void);void LCD_DisplayOn(void);void LCD_DisplayOff(void);/*----- Low layer function -----*/void LCD_CtrlLinesConfig(void);void LCD_BusIn(void);void LCD_BusOut(void);#endif /* __LCD_H *//******************* (C) COPYRIGHT 2008 STMicroelectronics *****END OF FILE****/
