一、FreeRTOS简介
FreeRTOS 是一个可裁剪、可剥夺型的多任务内核,而且没有任务数限制。FreeRTOS 提供了实时操作系统所需的所有功能,包括资源管理、同步、任务通信等。
FreeRTOS 是用 C 和汇编来写的,其中绝大部分都是用 C 语言编写的,只有极少数的与处理器密切相关的部分代码才是用汇编写的,FreeRTOS 结构简洁,可读性很强!最主要的是非常适合初次接触嵌入式实时操作系统学生、嵌入式系统开发人员和爱好者学习。
最新版本 V9.0.0(2016年),尽管现在 FreeRTOS 的版本已经更新到 V10.4.1 了,但是我们还是选择 V9.0.0,因为内核很稳定,并且网上资料很多,因为 V10.0.0 版本之后是亚马逊收购了FreeRTOS之后才出来的版本,主要添加了一些云端组件,一般采用 V9.0.0 版本足以。
FreeRTOS官网:http://www.freertos.org/
代码托管网站:https://sourceforge.net/projects/freertos/files/FreeRTOS/
二、新建工程
1. 打开 STM32CubeMX 软件,点击“新建工程”

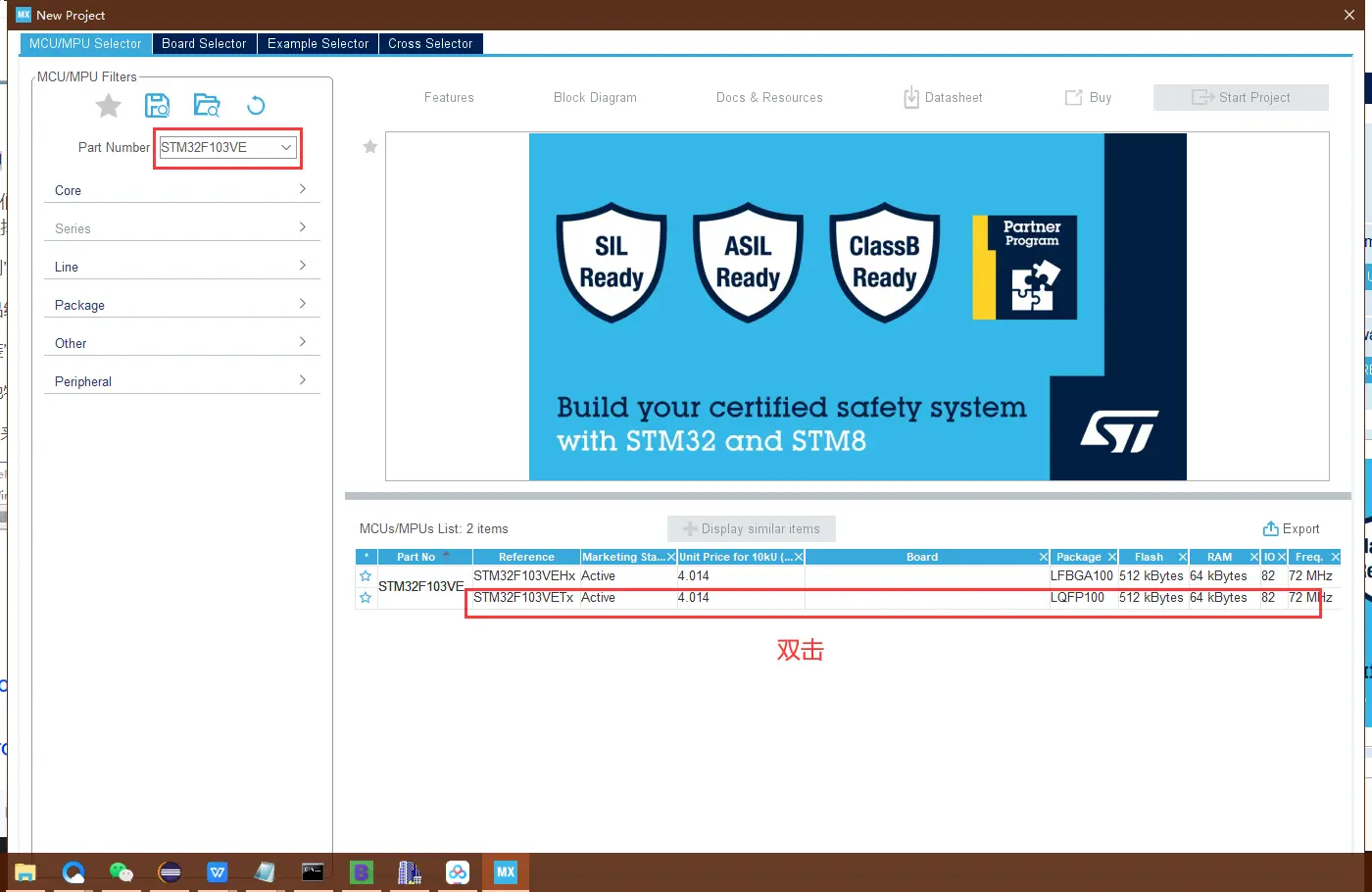

2. 选择 MCU 和封装

3. 配置时钟

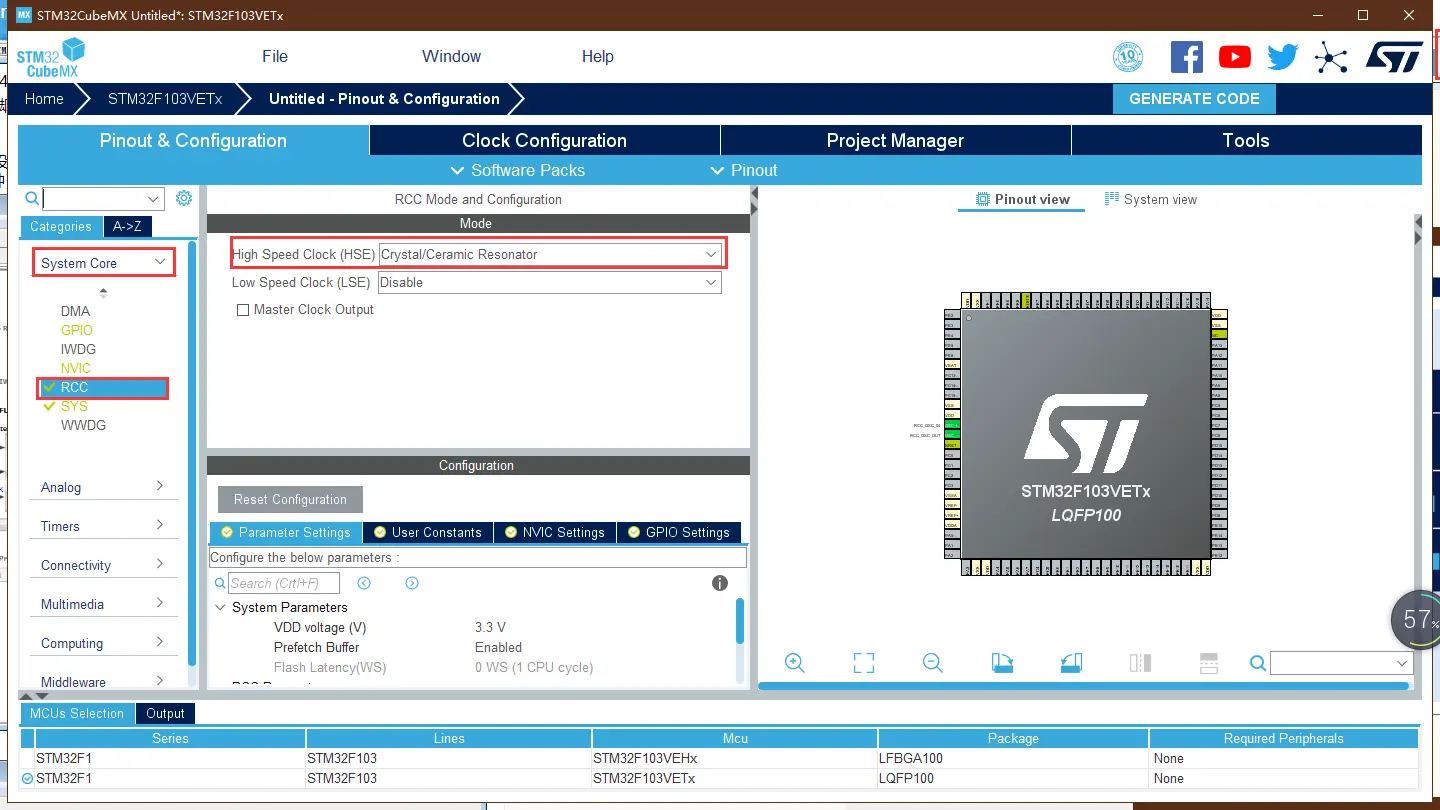

RCC 设置,选择 HSE(外部高速时钟) 为 Crystal/Ceramic Resonator(晶振/陶瓷谐振器)

选择 Clock Configuration,配置系统时钟 SYSCLK 为 72MHz
修改 HCLK 的值为 72 后,输入回车,软件会自动修改所有配置

4. 配置调试模式
非常重要的一步,否则会造成第一次烧录程序后续无法识别调试器

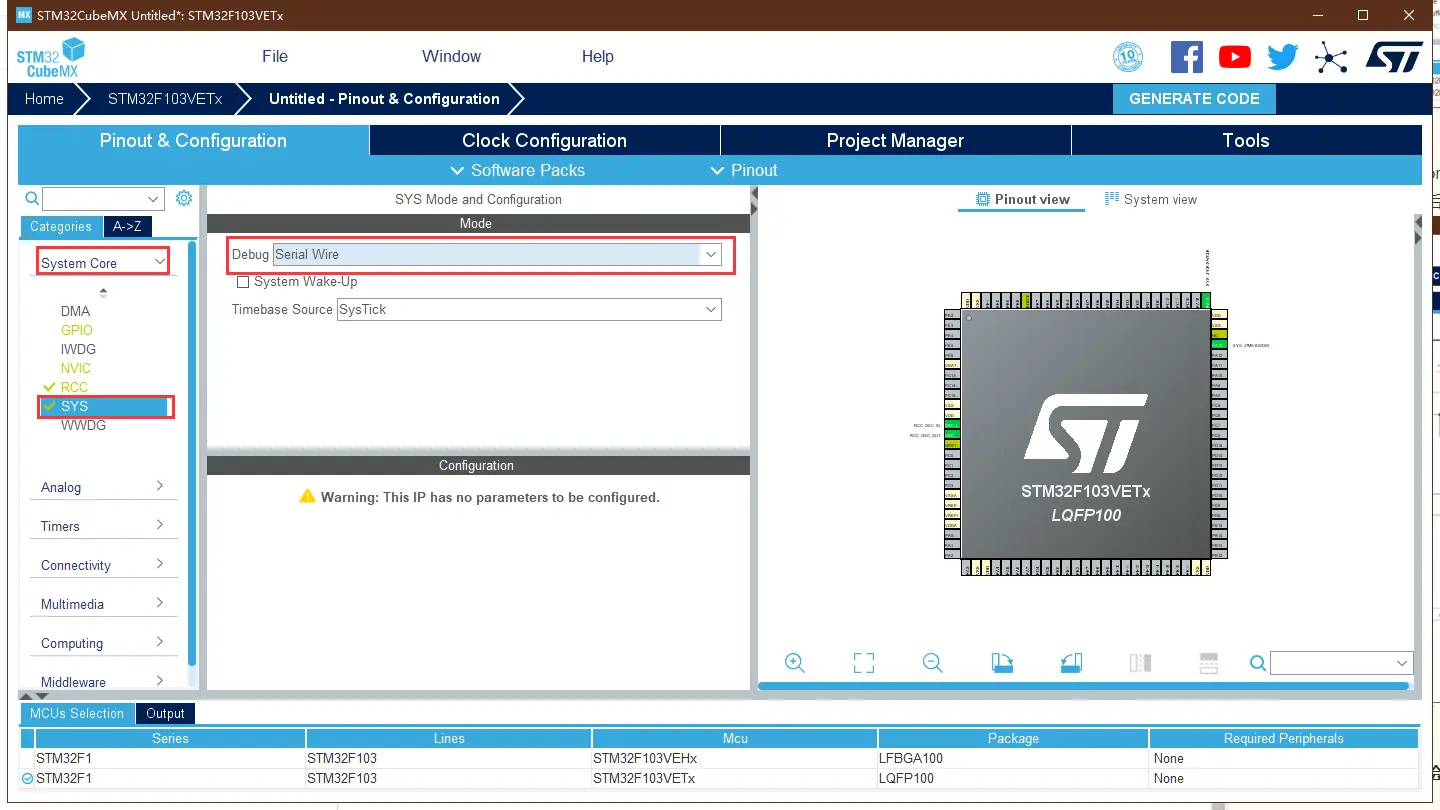

SYS 设置,选择 Debug 为 Serial Wire

三、SYS Timebase Source

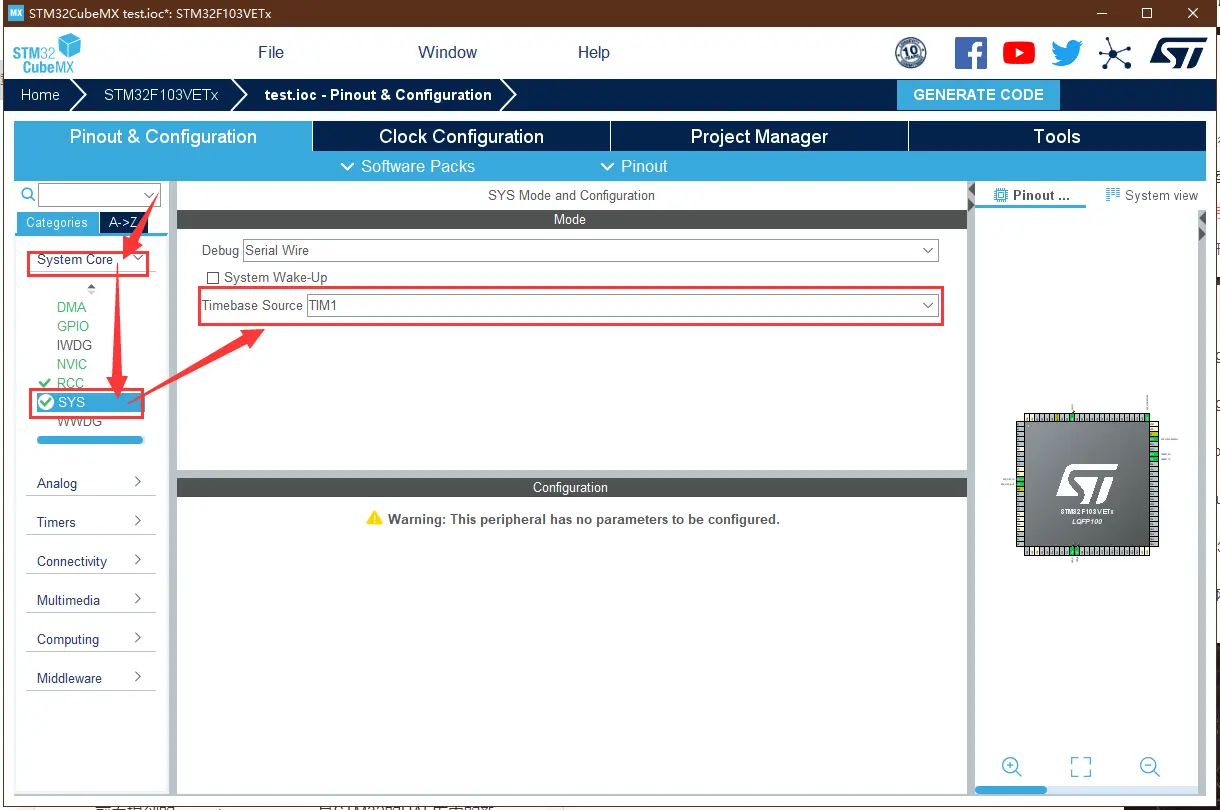

在 System Core 中选择 SYS ,对 Timebase Source 进行设置,选择 TIM1 作为HAL库的时基(除了 SysTick 外都可以)。

在基于STM32 HAL的项目中,一般需要维护的 “时基” 主要有2个:
HAL的时基,SYS Timebase Source
OS的时基(仅在使用OS的情况下才考虑)
而这些 “时基” 该去如何维护,主要分为两种情况考虑:
裸机运行:
可以通过 SysTick(滴答定时器)或 (TIMx)定时器 的方式来维护 SYS Timebase Source,也就是HAL库中的 uwTick,这是HAL库中维护的一个全局变量。在裸机运行的情况下,我们一般选择默认的 SysTick(滴答定时器) 方式即可,也就是直接放在 SysTick_Handler() 中断服务函数中来维护。带OS运行:
前面提到的 SYS Timebase Source 是STM32的HAL库中的新增部分,主要用于实现 HAL_Delay() 以及作为各种 timeout 的时钟基准。在使用了OS(操作系统)之后,OS的运行也需要一个时钟基准(简称“时基”),来对任务和时间等进行管理。而OS的这个 时基 一般也都是通过 SysTick(滴答定时器) 来维护的,这时就需要考虑 “HAL的时基” 和 “OS的时基” 是否要共用 SysTick(滴答定时器) 了。

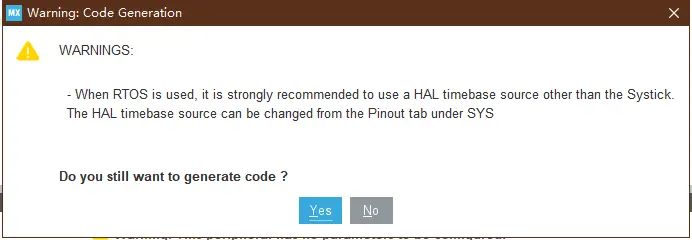

如果共用SysTick,当我们在CubeMX中选择启用FreeRTOS之后,在生成代码时,CubeMX一定会报如下提示:

强烈建议用户在使用FreeRTOS的时候,不要使用 SysTick(滴答定时器)作为 “HAL的时基”,因为FreeRTOS要用,最好是要换一个!!!如果共用,潜在一定风险。
四、FreeRTOS
4.1 参数配置
在 Middleware 中选择 FREERTOS 设置,并选择 CMSIS_V1 接口版本

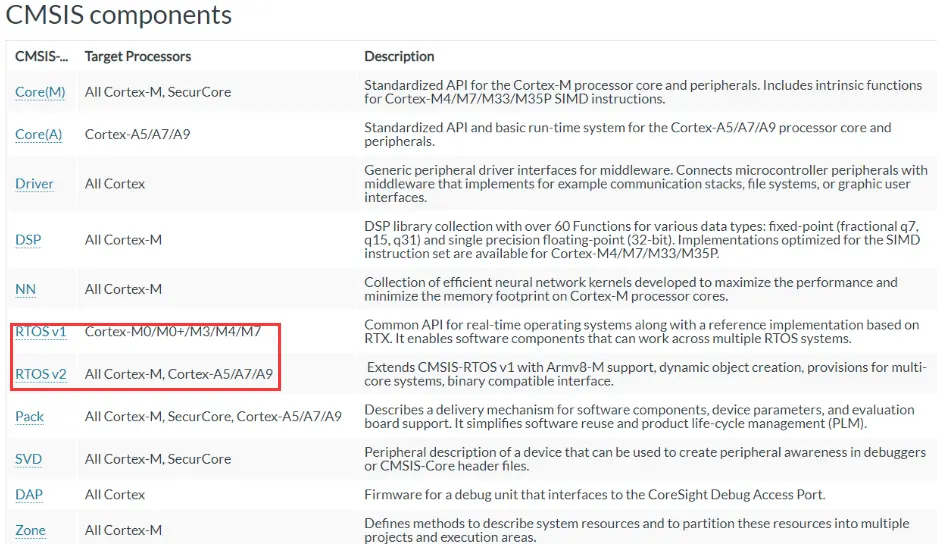

CMSIS是一种接口标准,目的是屏蔽软硬件差异以提高软件的兼容性。RTOS v1使得软件能够在不同的实时操作系统下运行(屏蔽不同RTOS提供的API的差别),而RTOS v2则是拓展了RTOS v1,兼容更多的CPU架构和实时操作系统。因此我们在使用时可以根据实际情况选择,如果学习过程中使用STM32F1、F4等单片机时没必要选择RTOS v2,更高的兼容性背后时更加冗余的代码,理解起来比较困难。
在 Config parameters 进行具体参数配置。
Kernel settings:
USE_PREEMPTION: Enabled:RTOS使用抢占式调度器;Disabled:RTOS使用协作式调度器(时间片)。
TICK_RATE_HZ: 值设置为1000,即周期就是1ms。RTOS系统节拍中断的频率,单位为HZ。
MAX_PRIORITIES: 可使用的最大优先级数量。设置好以后任务就可以使用从0到(MAX_PRIORITIES - 1)的优先级,其中0位最低优先级,(MAX_PRIORITIES - 1)为最高优先级。
MINIMAL_STACK_SIZE: 设置空闲任务的最小任务堆栈大小,以字为单位,而不是字节。如该值设置为128 Words,那么真正的堆栈大小就是 128*4 = 512 Byte。
MAX_TASK_NAME_LEN: 设置任务名最大长度。
IDLE_SHOULD_YIELD: Enabled 空闲任务放弃CPU使用权给其他同优先级的用户任务。
USE_MUTEXES: 为1时使用互斥信号量,相关的API函数会被编译。
USE_RECURSIVE_MUTEXES: 为1时使用递归互斥信号量,相关的API函数会被编译。
USE_COUNTING_SEMAPHORES: 为1时启用计数型信号量, 相关的API函数会被编译。
QUEUE_REGISTRY_SIZE: 设置可以注册的队列和信号量的最大数量,在使用内核调试器查看信号量和队列的时候需要设置此宏,而且要先将消息队列和信号量进行注册,只有注册了的队列和信号量才会在内核调试器中看到,如果不使用内核调试器的话次宏设置为0即可。
USE_APPLICATION_TASK_TAG: 为1时可以使用vTaskSetApplicationTaskTag函数。
ENABLE_BACKWARD_COMPATIBILITY: 为1时可以使V8.0.0之前的FreeRTOS用户代码直接升级到V8.0.0之后,而不需要做任何修改。
USE_PORT_OPTIMISED_TASK_SELECTION: FreeRTOS有两种方法来选择下一个要运行的任务,一个是通用的方法,另外一个是特殊的方法,也就是硬件方法,使用MCU自带的硬件指令来实现。STM32有计算前导零指令吗,所以这里强制置1。
USE_TICKLESS_IDLE: 置1:使能低功耗tickless模式;置0:保持系统节拍(tick)中断一直运行。假设开启低功耗的话可能会导致下载出现问题,因为程序在睡眠中,可用ISP下载办法解决。
USE_TASK_NOTIFICATIONS: 为1时使用任务通知功能,相关的API函数会被编译。开启了此功能,每个任务会多消耗8个字节。
RECORD_STACK_HIGH_ADDRESS: 为1时栈开始地址会被保存到每个任务的TCB中(假如栈是向下生长的)。
Memory management settings:
Memory Allocation: Dynamic/Static 支持动态/静态内存申请
TOTAL_HEAP_SIZE: 设置堆大小,如果使用了动态内存管理,FreeRTOS在创建 task, queue, mutex, software timer or semaphore的时候就会使用heap_x.c(x为1~5)中的内存申请函数来申请内存。这些内存就是从堆ucHeap[configTOTAL_HEAP_SIZE]中申请的。
Memory Management scheme: 内存管理策略 heap_4。
Hook function related definitions:
USE_IDLE_HOOK: 置1:使用空闲钩子(Idle Hook类似于回调函数);置0:忽略空闲钩子。
USE_TICK_HOOK: 置1:使用时间片钩子(Tick Hook);置0:忽略时间片钩子。
USE_MALLOC_FAILED_HOOK: 使用内存申请失败钩子函数。
CHECK_FOR_STACK_OVERFLOW: 大于0时启用堆栈溢出检测功能,如果使用此功能用户必须提供一个栈溢出钩子函数,如果使用的话此值可以为1或者2,因为有两种栈溢出检测方法。
Run time and task stats gathering related definitions:
GENERATE_RUN_TIME_STATS: 启用运行时间统计功能。
USE_TRACE_FACILITY: 启用可视化跟踪调试。
USE_STATS_FORMATTING_FUNCTIONS: 与宏configUSE_TRACE_FACILITY同时为1时会编译下面3个函数prvWriteNameToBuffer()、vTaskList()、vTaskGetRunTimeStats()。
Co-routine related definitions:
USE_CO_ROUTINES: 启用协程。
MAX_CO_ROUTINE_PRIORITIES: 协程的有效优先级数目。
Software timer definitions:
USE_TIMERS: 启用软件定时器。
Interrupt nesting behaviour configuration:
LIBRARY_LOWEST_INTERRUPT_PRIORITY: 中断最低优先级。
LIBRARY_LOWEST_INTERRUPT_PRIORITY: 系统可管理的最高中断优先级。
4.2 创建队列Queue
在 Tasks and Queues 进行配置。

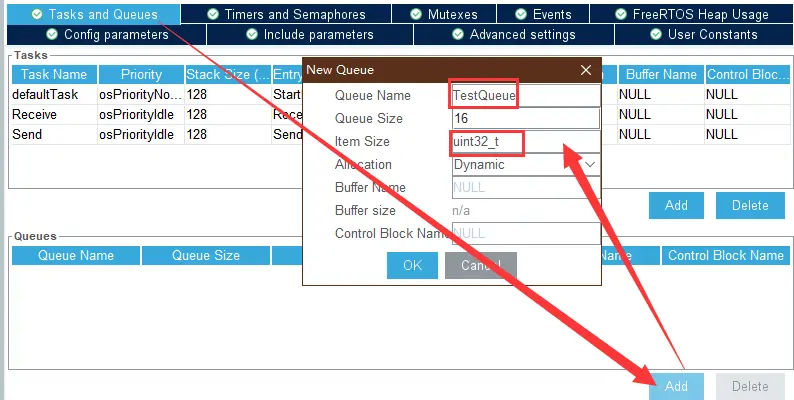

创建一个消息队列TestQueue,

Queue Name: 队列名称
Queue Size: 队列能够存储的最大单元数目,即队列深度
Queue Size: 队列中数据单元的长度,以字节为单位
Allocation: 分配方式:Dynamic 动态内存创建
Buffer Name: 缓冲区名称
Buffer Size: 缓冲区大小
Conrol Block Name: 控制块名称
4.3 创建任务Task

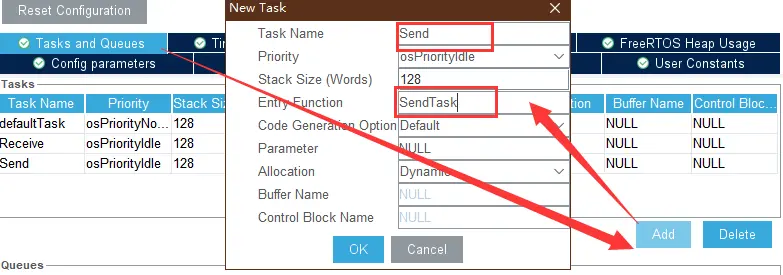

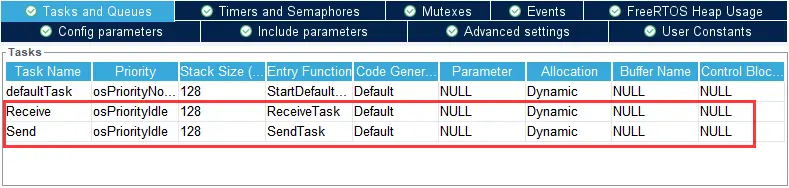

我们创建两个任务,一个消息接收任务,一个消息发送任务。


Task Name: 任务名称
Priority: 优先级,在 FreeRTOS 中,数值越大优先级越高,0 代表最低优先级
Stack Size (Words): 堆栈大小,单位为字,在32位处理器(STM32),一个字等于4字节,如果传入512那么任务大小为512*4字节
Entry Function: 入口函数
Code Generation Option: 代码生成选项
Parameter: 任务入口函数形参,不用的时候配置为0或NULL即可
Allocation: 分配方式:Dynamic 动态内存创建
Buffer Name: 缓冲区名称
Conrol Block Name: 控制块名称
五、KEY
5.1 参数配置
在 System Core 中选择 GPIO 设置。

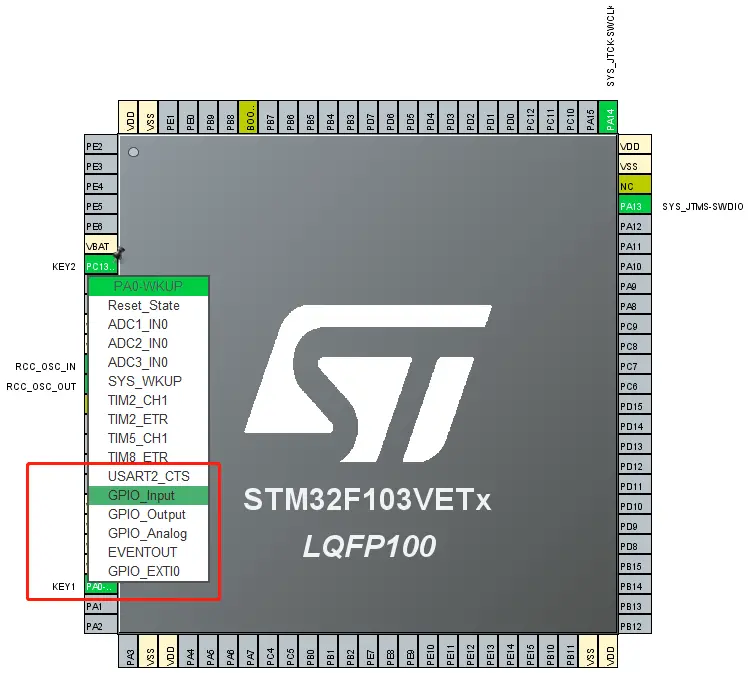

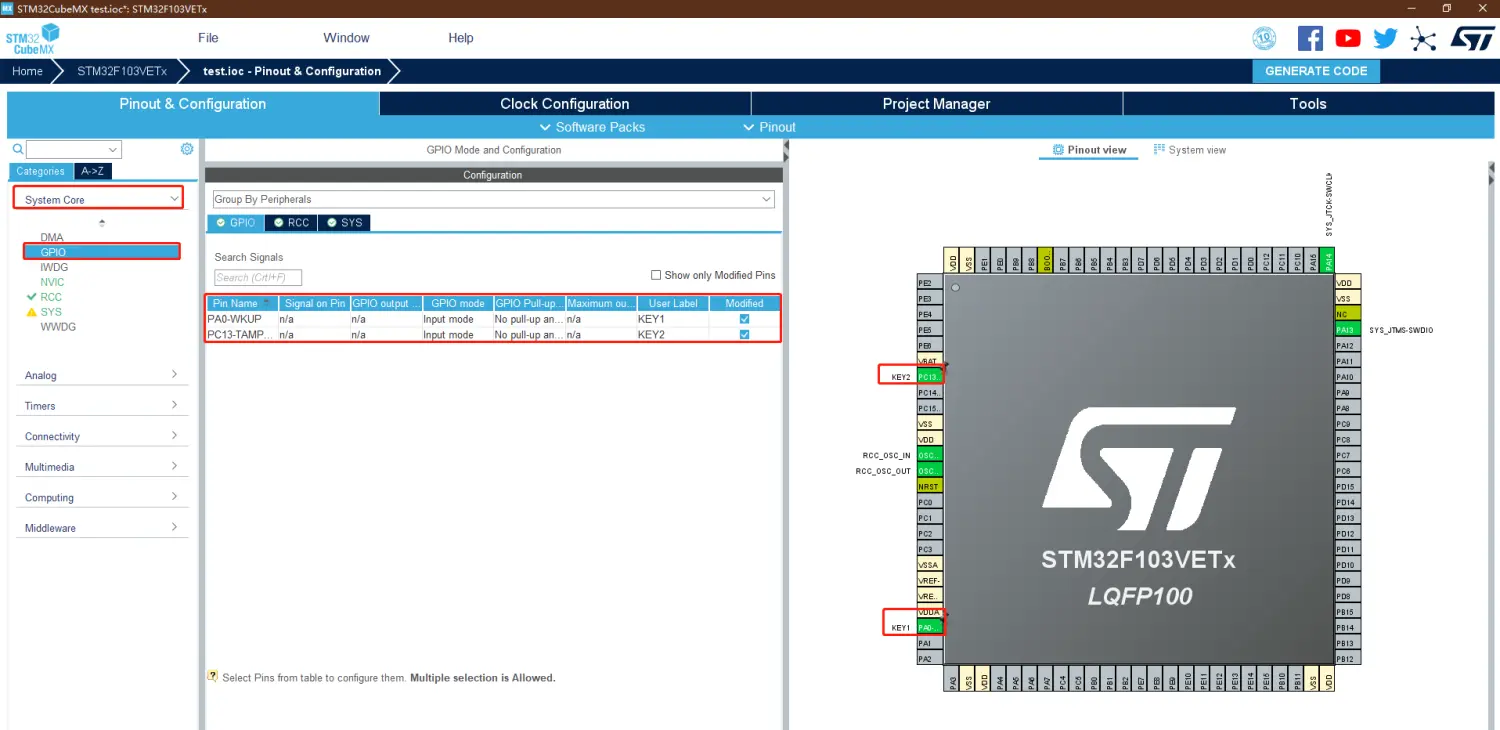

在右边图中找到按键对应引脚,选择 GPIO_Input。

六、UART串口打印
查看 STM32CubeMX学习笔记(6)——USART串口使用
七、生成代码

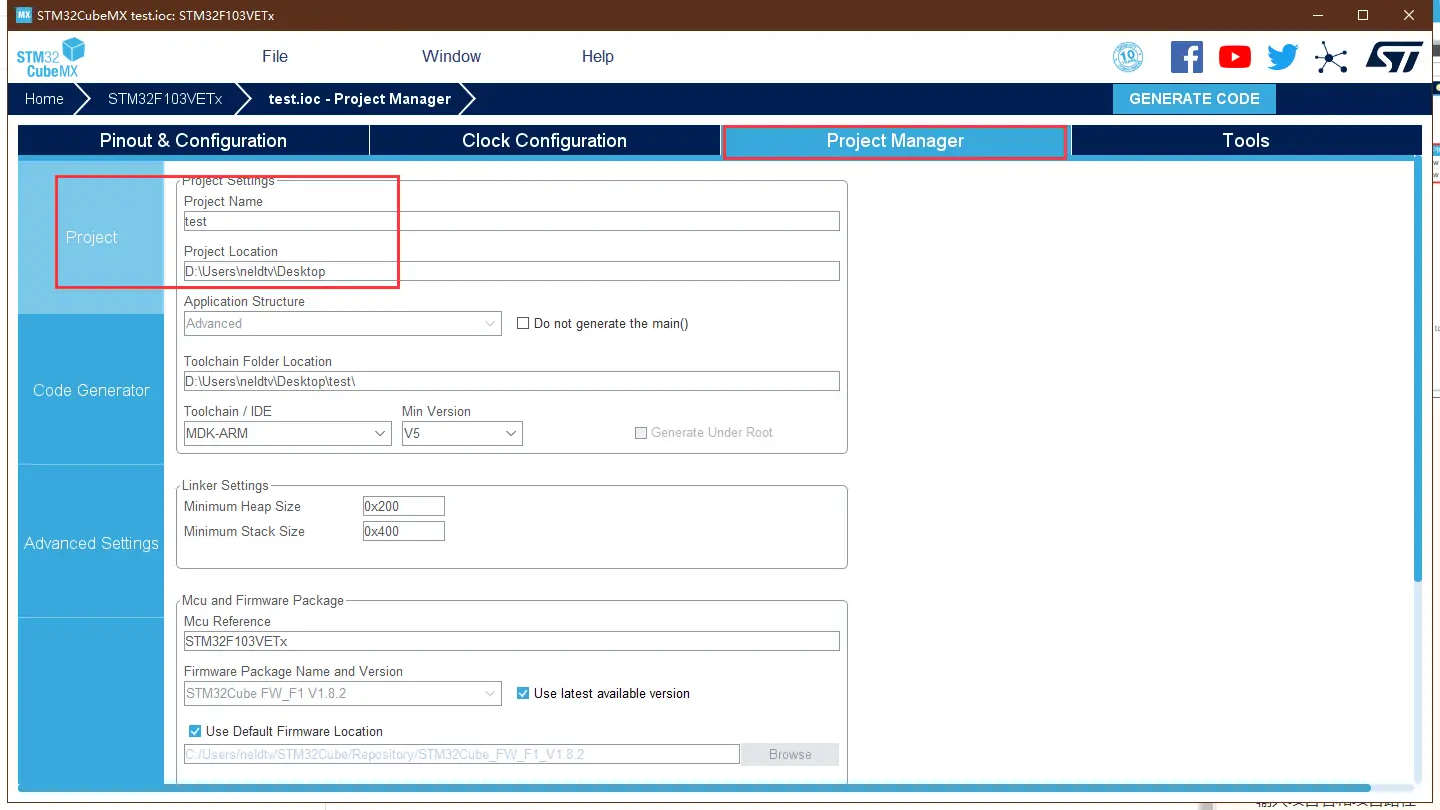

输入项目名和项目路径
选择应用的 IDE 开发环境 MDK-ARM V5

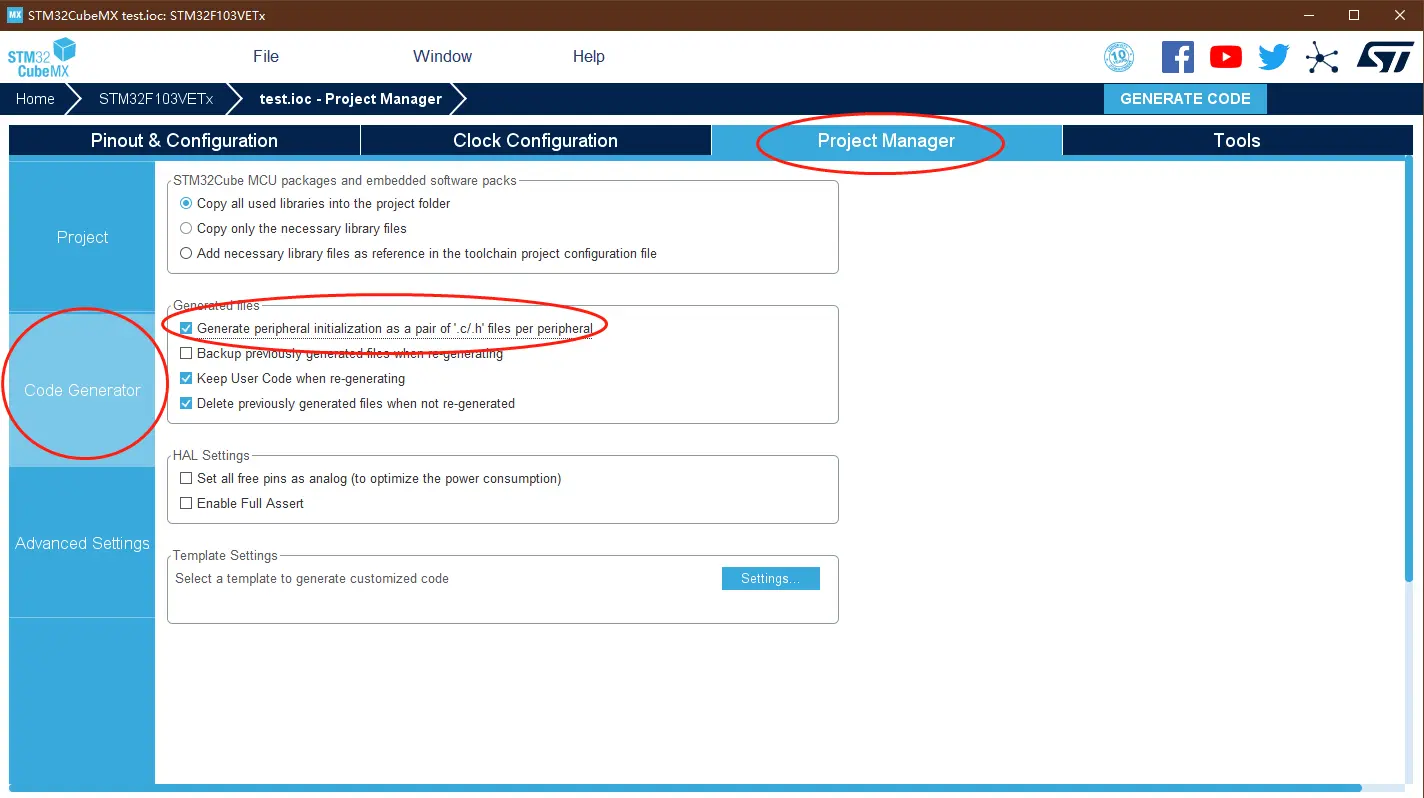

每个外设生成独立的 ’.c/.h’ 文件
不勾:所有初始化代码都生成在 main.c
勾选:初始化代码生成在对应的外设文件。 如 GPIO 初始化代码生成在 gpio.c 中。

点击 GENERATE CODE 生成代码

八、创建队列
8.1 相关API说明
8.1.1 osMessageQId
队列ID。例如,对osMessageCreate的调用返回。可用作参数到osMessageDelete以删除队列。
/// Message ID identifies the message queue (pointer to a message queue control block).
/// note CAN BE CHANGED: b os_messageQ_cb is implementation specific in every CMSIS-RTOS.
typedef QueueHandle_t osMessageQId;
8.1.2 osMessageCreate
使用动态内存的方式创建一个新的队列。
| 函数 | osMessageQId osMessageCreate (const osMessageQDef_t *queue_def, osThreadId thread_id) |
|---|---|
| 参数 | queue_def: 引用由osMessageQDef定义的队列 thread_id: 线程ID或NULL |
| 返回值 | 成功返回队列ID,失败返回0 |
8.1.3 osMessageDelete
队列删除函数是根据消息队列ID直接删除的,删除之后这个消息队列的所有信息都会被系统回收清空,而且不能再次使用这个消息队列了。
| 函数 | osStatus osMessageDelete (osMessageQId queue_id) |
|---|---|
| 参数 | queue_id: 消息队列ID,表示的是要删除哪个想队列 |
| 返回值 | 错误码 |
8.2 示例
osMessageQId TestQueueHandle;
/* 创建 Test_Queue */
/* Create the queue(s) */
/* definition and creation of TestQueue */
osMessageQDef(TestQueue, 16, uint32_t);/* 第2参数:消息队列的长度,第3参数:消息的大小 */
TestQueueHandle = osMessageCreate(osMessageQ(TestQueue), NULL);
九、消息发送与接收
9.1 相关API说明
9.1.1 osMessagePut
用于向队列尾部发送一个队列消息。消息以拷贝的形式入队,而不是以引用的形式。可用在中断服务程序中。
| 函数 | osStatus osMessagePut (osMessageQId queue_id, uint32_t info, uint32_t millisec) |
|---|---|
| 参数 | queue_id: 目标队列ID。这个句柄即是调用 osMessageCreate() 创建该队列时的返回值 info: 发送数据的指针。其指向将要复制到目标队列中的数据单元。由于在创建队列时设置了队列中数据单元的长度,所以会从该指针指向的空间复制对应长度的数据到队列的存储区域。 millisec: 队列空时,阻塞超时的最大时间。如果该参数设置为 0,函数立刻返回。超时时间的单位为系统节拍周期,常量 portTICK_PERIOD_MS 用于辅助计算真实的时间,单位为 ms。如果 INCLUDE_vTaskSuspend 设置成 1,并且指定延时为 portMAX_DELAY 将导致任务无限阻塞(没有超时)。 |
| 返回值 | 错误码 |
9.1.2 osMessageGet
用于从一个队列中接收消息并把消息从队列中删除。接收的消息是以拷贝的形式进行的,所以我们必须提供一个足够大空间的缓冲区。具体能够拷贝多少数据到缓冲区,这个在队列创建的时候已经设定。可用在中断服务程序中。
| 函数 | osEvent osMessageGet (osMessageQId queue_id, uint32_t millisec) |
|---|---|
| 参数 | queue_id: 被读队列ID。这个句柄即是调用 osMessageCreate() 创建该队列时的返回值 millisec: 队列空时,阻塞超时的最大时间。如果该参数设置为 0,函数立刻返回。超时时间的单位为系统节拍周期,常量 portTICK_PERIOD_MS 用于辅助计算真实的时间,单位为 ms。如果 INCLUDE_vTaskSuspend 设置成 1,并且指定延时为 portMAX_DELAY 将导致任务无限阻塞(没有超时)。 |
| 返回值 | 错误码 |
9.1.3 osMessagePeek
osMessagePeek() 也是从从队列中接收数据单元,不同的是并不从队列中删出接收到的单元。osMessagePeek() 从队列首接收到数据后,不会修改队列中的数据,也不会改变数据在队列中的存储序顺。可用在中断服务程序中。
| 函数 | osEvent osMessagePeek (osMessageQId queue_id, uint32_t millisec) |
|---|---|
| 参数 | queue_id: 被读队列ID。这个句柄即是调用 osMessageCreate() 创建该队列时的返回值 millisec: 队列空时,阻塞超时的最大时间。如果该参数设置为 0,函数立刻返回。超时时间的单位为系统节拍周期,常量 portTICK_PERIOD_MS 用于辅助计算真实的时间,单位为 ms。如果 INCLUDE_vTaskSuspend 设置成 1,并且指定延时为 portMAX_DELAY 将导致任务无限阻塞(没有超时)。 |
| 返回值 | 错误码 |
9.2 示例
9.2.1 阻塞式发送与接收
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include 'main.h'
#include 'cmsis_os.h'
/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include #include /* USER CODE END Includes */ /* Private typedef -----------------------------------------------------------*/ /* USER CODE BEGIN PTD */ /* USER CODE END PTD */ /* Private define ------------------------------------------------------------*/ /* USER CODE BEGIN PD */ /* USER CODE END PD */ /* Private macro -------------------------------------------------------------*/ /* USER CODE BEGIN PM */ /* USER CODE END PM */ /* Private variables ---------------------------------------------------------*/ UART_HandleTypeDef huart1; DMA_HandleTypeDef hdma_usart1_rx; DMA_HandleTypeDef hdma_usart1_tx; osThreadId defaultTaskHandle; osThreadId ReceiveHandle; osThreadId SendHandle; osMessageQId TestQueueHandle; /* USER CODE BEGIN PV */ /* USER CODE END PV */ /* Private function prototypes -----------------------------------------------*/ void SystemClock_Config(void); static void MX_GPIO_Init(void); static void MX_DMA_Init(void); static void MX_USART1_UART_Init(void); void StartDefaultTask(void const * argument); void ReceiveTask(void const * argument); void SendTask(void const * argument); /* USER CODE BEGIN PFP */ /* USER CODE END PFP */ /* Private user code ---------------------------------------------------------*/ /* USER CODE BEGIN 0 */ /* USER CODE END 0 */ /** * @brief The application entry point. * @retval int */ int main(void) { /* USER CODE BEGIN 1 */ /* USER CODE END 1 */ /* MCU Configuration--------------------------------------------------------*/ /* Reset of all peripherals, Initializes the Flash interface and the Systick. */ HAL_Init(); /* USER CODE BEGIN Init */ /* USER CODE END Init */ /* Configure the system clock */ SystemClock_Config(); /* USER CODE BEGIN SysInit */ /* USER CODE END SysInit */ /* Initialize all configured peripherals */ MX_GPIO_Init(); MX_DMA_Init(); MX_USART1_UART_Init(); /* USER CODE BEGIN 2 */ /* USER CODE END 2 */ /* USER CODE BEGIN RTOS_MUTEX */ /* add mutexes, ... */ /* USER CODE END RTOS_MUTEX */ /* USER CODE BEGIN RTOS_SEMAPHORES */ /* add semaphores, ... */ /* USER CODE END RTOS_SEMAPHORES */ /* USER CODE BEGIN RTOS_TIMERS */ /* start timers, add new ones, ... */ /* USER CODE END RTOS_TIMERS */ /* Create the queue(s) */ /* definition and creation of TestQueue */ osMessageQDef(TestQueue, 16, uint32_t); TestQueueHandle = osMessageCreate(osMessageQ(TestQueue), NULL); /* USER CODE BEGIN RTOS_QUEUES */ /* add queues, ... */ /* USER CODE END RTOS_QUEUES */
