gpiolib库详解

发布者:Serene123最新更新时间:2025-01-07 来源: cnblogs关键字:S5PV210 手机看文章 扫描二维码
随时随地手机看文章

1. gpiolib库简介

linux中从2.6.35以后就开始有gpiolib库了,gpiolib的作用是对所有的gpio实行统一管理,因为驱动在工作的时候,会出现好几个驱动共同使用同一个gpio的情况;这会造成混乱。所以内核提供了一些方法来管理gpio资源。


2. gpiolib库的建立

gpiolib库建立的目标函数:


//所在文件:/kernel/arch/arm/mach-s5pv210/mach-smdkc110.c

static void __init smdkc110_map_io(void)

{

    ......

    s5pv210_gpiolib_init();

    ......

}



//所在文件:/kernel/arch/arm/mach-s5pv210/gpiolib.c

__init int s5pv210_gpiolib_init(void)

{

    struct s3c_gpio_chip *chip = s5pv210_gpio_4bit;

    int nr_chips = ARRAY_SIZE(s5pv210_gpio_4bit);

    int i = 0;



    for (i = 0; i < nr_chips; i++, chip++)

    {

        if (chip->config == NULL)

            chip->config = &gpio_cfg;

        if (chip->base == NULL)

            chip->base = S5PV210_BANK_BASE(i);

    }


    samsung_gpiolib_add_4bit_chips(s5pv210_gpio_4bit, nr_chips);


    return 0;

}


 s5pv210_gpiolib_init()函数分析:


(1)gpiolib库的初始化实质就是对s3c_gpio_chip结构体数组进行赋值;struct s3c_gpio_chip用以描述一个GPIO端口。


struct s3c_gpio_chip

{

    struct gpio_chip    chip;

    struct s3c_gpio_cfg *config;

    struct s3c_gpio_pm  *pm;

    void __iomem        *base;  //存放GPIO的虚拟地址

    int            eint_offset;

    spinlock_t         lock;

#ifdef CONFIG_PM

    u32            pm_save[7];

#endif

};


struct gpio_chip

{

  ......

  const char  *label; //GPIO端口名称

  int  base;         //GPIO端口号

  ......

}


(2)内核中建立了static struct s3c_gpio_chip s5pv210_gpio_4bit[] 这个数组,将所有的gpio的.chip结构体中的一些元素初始化,这个数组的所有元素是与数据手册中的所有gpio是一一对应的。


static struct s3c_gpio_chip s5pv210_gpio_4bit[] = {

    {

        .chip    = {

            .base    = S5PV210_GPA0(0),

            .ngpio    = S5PV210_GPIO_A0_NR,

            .label    = 'GPA0',

            .to_irq = s5p_gpiolib_gpioint_to_irq,

        },

    }, {

        .chip    = {

            .base    = S5PV210_GPA1(0),

            .ngpio    = S5PV210_GPIO_A1_NR,

            .label    = 'GPA1',

            .to_irq = s5p_gpiolib_gpioint_to_irq,

        },

    }, {

        .chip    = {

            .base    = S5PV210_GPB(0),

            .ngpio    = S5PV210_GPIO_B_NR,

            .label    = 'GPB',

            .to_irq = s5p_gpiolib_gpioint_to_irq,

        },

    },

       ......

}


.chip.base是GPIO的编号,用宏定义表示。S5PV210_GPA0(0)宏解析如下,即S5PV210_GPA0(0) = 0,S5PV210_GPA0(1) = 1。


#define S5PV210_GPA0(_nr) (S5PV210_GPIO_A0_START + (_nr))

#define S5PV210_GPA1(_nr) (S5PV210_GPIO_A1_START + (_nr))


S5PV210_GPIO_A0_START = 0,

S5PV210_GPIO_A1_START = S5PV210_GPIO_NEXT(S5PV210_GPIO_A0),


#define S5PV210_GPIO_NEXT(__gpio)

((__gpio##_START) + (__gpio##_NR) + CONFIG_S3C_GPIO_SPACE + 1)


#define S5PV210_GPIO_A0_NR (8)

#define S5PV210_GPIO_A1_NR (4)

#define S5PV210_GPIO_B_NR  (8)

#define S5PV210_GPIO_C0_NR (5)


(3)chip->base = S5PV210_BANK_BASE(i),将GPIO的虚拟地址写入。


 //每个gpio的地址差0x20

#define S5PV210_BANK_BASE(bank_nr) (S5P_VA_GPIO + ((bank_nr) * 0x20)

(4)samsung_gpiolib_add_4bit_chips()函数的作用是将所有GPIO向内核注册。注册的实质是:在linux内核中有一个gpio_desc结构体数组,注册就是把我们封装的gpio的所有信息的结构体放到数组的格子中。


void __init samsung_gpiolib_add_4bit_chips(struct s3c_gpio_chip *chip, int nr_chips)

{

    for (; nr_chips > 0; nr_chips--, chip++)

    {

        samsung_gpiolib_add_4bit(chip);

        s3c_gpiolib_add(chip);

    }

}


回到顶部

3. gpiolib库的使用

(1)申请GPIO


/*

*参数:

*        unsigned gpio:GPIO编号

*        const char *label:GPIO名称

*返回值:

*        返回值为0,GPIO申请成功;否则,GPIO申请失败

*/

int gpio_request(unsigned gpio, const char *label);


(2)设置GPIO方向


1)设置为输入


/*

*参数:

*        unsigned gpio:GPIO编号

*返回值:

*        返回值为<0,设置失败

*/

int gpio_direction_input(unsigned gpio);


2)设置为输出


/*

*参数:

*        unsigned gpio:GPIO编号

*        int value:GPIO输出值

*返回值:

*        返回值为<0,设置失败

*/

int gpio_direction_output(unsigned gpio, int value);


(3)获取/设置GPIO的值


a. 可睡眠


对于有些挂载在I2C,SPI总线上的扩展GPIO,读写操作可能会导致睡眠,因此不能在中断函数中使用可睡眠操作。使用下面的函数以区别于正常的GPIO:


1)获取GPIO的值


/*

*参数:

*        unsigned gpio:GPIO编号

*返回值:

*        返回GPIO的值,0或1

*/

int gpio_get_value_cansleep(unsigned gpio);


2)设置GPIO的值


/*

*参数:

*        unsigned gpio:GPIO编号

*        int value:GPIO设置值

*返回值:

*        无

*/

void gpio_set_value_cansleep(unsigned gpio, int value);


b. 不可睡眠


1)获取GPIO的值


/*

*参数:

*        unsigned gpio:GPIO编号

*返回值:

*        返回GPIO的值,0或1

*/

int gpio_get_value(unsigned gpio);


2)设置GPIO的值


/*

*参数:

*        unsigned gpio:GPIO编号

*        int value:GPIO设置值

*返回值:

*        无

*/

void gpio_set_value(unsigned gpio, int value);


(4)释放GPIO


/*

*参数:

*        unsigned gpio:GPIO编号

*返回值:

*        无

*/

void gpio_free(unsigned gpio);


(5)批量初始化/释放GPIO


1)批量初始化GPIO


/*

*参数:

*        unsigned gpio  *array:GPIO数组(多个GPIO编号)

*        size_t num:GPIO数组大小,GPIO即的个数

*返回值:

*        返回0,初始化成功;否则,初始化失败

*/

int gpio_request_array(struct gpio *array, size_t num);


2)批量释放GPIO


/*

*参数:

*        unsigned gpio  *array:GPIO数组(多个GPIO编号)

*        size_t num:GPIO数组大小,GPIO即的个数

*返回值:

*        无

*/

void gpio_free_array(struct gpio *array, size_t num);


回到顶部

 4. S3C平台的GPIO操作接口

kernel/arch/arm/plat-s3c/include/plat/gpio-cfg.h文件中提供了S3C平台的GPIO操作接口,以下列举一些常用的GPIO操作接口。


(1)GPIO的工作模式设置


Linux内核中GPIO的工作模式的定义。


/*

*GPIO的工作模式定义

*/

#define S3C_GPIO_INPUT    (S3C_GPIO_SPECIAL(0))   //输出模式

#define S3C_GPIO_OUTPUT   (S3C_GPIO_SPECIAL(1))   //输入模式

#define S3C_GPIO_SFN(x)   (S3C_GPIO_SPECIAL(x))   //其他模式,根据参数x决定

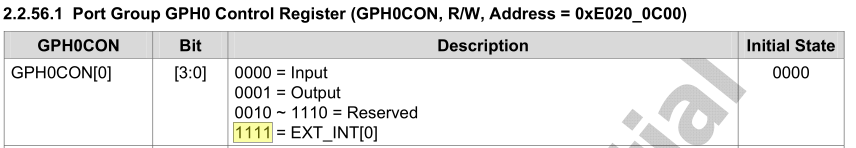

S3C_GPIO_SFN(x)中x的值对应的功能可通过数据手册来查阅。譬如,根据D5PV210的数据手册可知:


/*

*x = 0,GPH0_0为输入模式

*x = 1,GPH0_0为输出模式

*x = 0x0f,GPH0_0为外部中断模式

*/


S3C_GPIO_SFN(0)   //输入模式

S3C_GPIO_SFN(1)   //输出模式

S3C_GPIO_SFN(0x0f)//外部中断模式


1)s3c_gpio_cfgpin()设置指定引脚的工作模式


/*

*功能:设置指定引脚的工作模式

*参数:

*        unsigned int pin:需要设置的引脚号

*        unsigned int to:需要设置的工作模式

*/

int s3c_gpio_cfgpin(unsigned int pin, unsigned int to);


s3c_gpio_cfgpin(S5PV210_GPA0(0), S3C_GPIO_SFN(0));   //设置GPH0_0为输入模式

s3c_gpio_cfgpin(S5PV210_GPA0(0), S3C_GPIO_SFN(1));   //设置GPH0_0为输出模式

s3c_gpio_cfgpin(S5PV210_GPA0(0), S3C_GPIO_SFN(0x0f));//设置GPH0_0为外部中断模式


2)s3c_gpio_getcfg()读取指定引脚的设置值


/*

*功能:读取指定引脚的设置值

*参数:

*        unsigned int pin:需要获取的引脚号

*返回值:获取G引脚工作模式的值

*/

unsigned s3c_gpio_getcfg(unsigned int pin);


 3)s3c_gpio_cfgin_range()批量设置多个引脚的工作模式


/*

*功能:批量设置多个引脚的工作模式

*参数:

*        unsigned int start:起始引脚号

*        unsigned int nr:   需要设置的引脚个数

*        unsigned int cfg:  需要设置的工作模式

*/

int s3c_gpio_cfgpin_range(unsigned int start, unsigned int nr, unsigned int cfg);


 (2)GPIO的上下拉设置


 Linux内核中,上下拉的状态值的定义。


#define S3C_GPIO_PULL_NONE  ((__force s3c_gpio_pull_t)0x00)  //关闭,上拉下拉都关闭

#define S3C_GPIO_PULL_DOWN  ((__force s3c_gpio_pull_t)0x01)  //下拉

#define S3C_GPIO_PULL_UP    ((__force s3c_gpio_pull_t)0x02)  //上拉

 1)s3c_gpio_setpull()设置GPIO引脚的上下拉使能


/*

*功能:设置单个引脚的上下拉模式

*参数:

*        unsigned int pin:需要设置的引脚

*        s3c_gpio_pull_t pull:上下拉的状态值

*/

int s3c_gpio_setpull(unsigned int pin, s3c_gpio_pull_t pull);


 2)s3c_gpio_getpull()读取指定引脚的上下拉状态


/*

*功能:读取指定引脚的上下拉状态

*参数:

*        unsigned int pin:需要读取的引脚

*返回值:

*        s3c_gpio_pull_t :上下拉的状态值

*/

s3c_gpio_pull_t s3c_gpio_getpull(unsigned int pin);


3) s3c_gpio_cfgall()批量设置多个引脚的工作模式和上下拉状态


/*

*功能:批量设置多个引脚的工作模式和上下拉状态

*参数:

*       unsigned int start:  起始引脚号

*       unsigned int nr:     需要设置的引脚个数

*       unsigned int cfg:    需要设置的引脚工作模式

*       s3c_gpio_pull_t pull:需要设置的引脚的上下拉状态

*/

int s3c_gpio_cfgall_range(unsigned int start, unsigned int nr, unsigned int cfg, s3c_gpio_pull_t pull);
