S3C2440时钟体系笔记

一、整体架构　

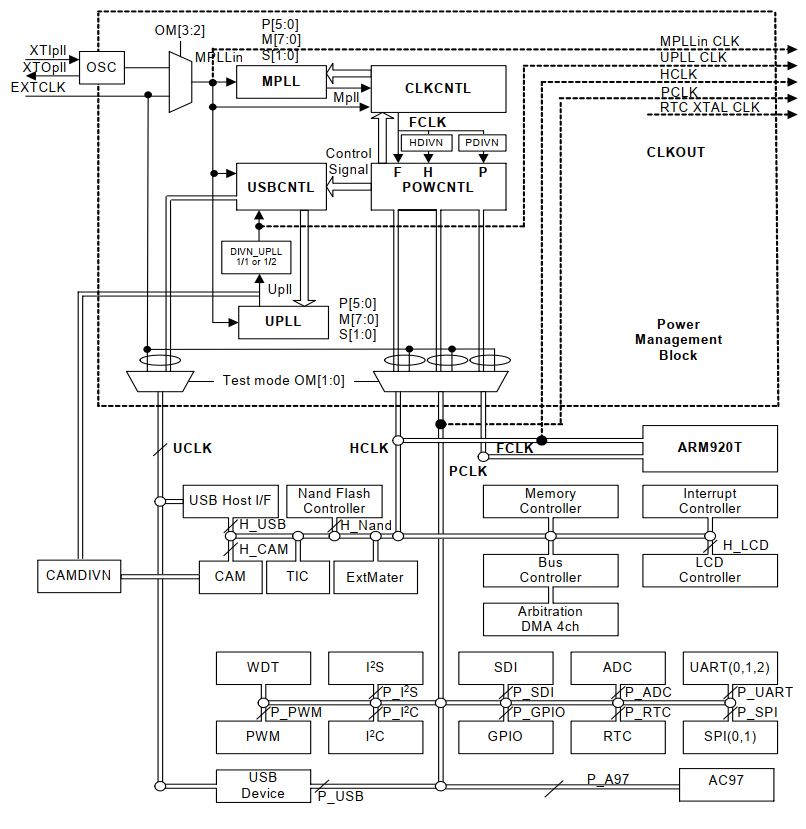

S3C2440的主时钟源可以是外部谐振器(XTIpll)，或者外部输入时钟(EXTCLK)，经过锁相环MPLL、UPLL产生高频时钟信号，并经由分配传输给AHB总线，APB总线，USB设备，以及内核使用。其中UPLL是USB专用的PLL。以下是时钟体系的总体框架：

二、控制逻辑

时钟控制逻辑的主要内容为时钟的开启、配置过程。首先是时钟的上电开启时序：

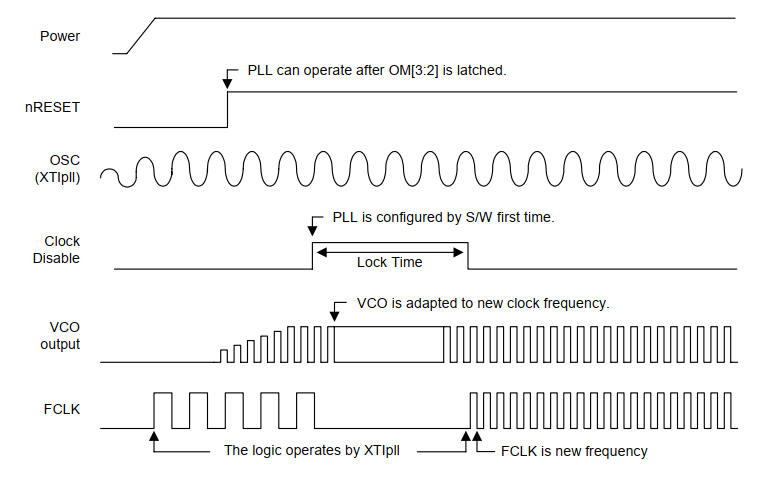

上图来自于芯片手册，是时钟的上电开启过程，经上电与复位，谐振器开始输入信号，此时PLL根据默认配置启动，进入LockTime，由于上电后PLL工作不稳定，其输出信号并不会接入FCLK等，而是接入谐振器输入频率信号，只有在软件配置PLL后才会接入到FCLK等，即使想要使用PLL默认配置，也要用软件重新配置一下。配置PLL即配置PLL CONTROL REGISTER ，配置完成后，PLL会自动进入锁定状态，此时FCLK等保持一段低电平，之后接入修改后的时钟信号。

三、工作模式

围绕着时钟设备，S3C2440的工作模式分为NORMAL mode、SLOW mode、IDLE mode、SLEEP mode，属于Power Management block。

NORMAL mode：该模式下，允许内核和所有外设使用对应的时钟。

SLOW mode：Non-PLL模式，锁相环关闭，芯片工作在外部时钟下，频率取决于外部时钟。

IDLE mode：仅断开内核的工作时钟，外设可正常工作，中断可唤醒。

SLEEP mode：休眠状态，内核和外设均断开时钟，时钟仅连接唤醒逻辑，使用该模式需要两个独立的时钟源，其中一个要保持唤醒程序始终活跃，以便唤醒CPU。

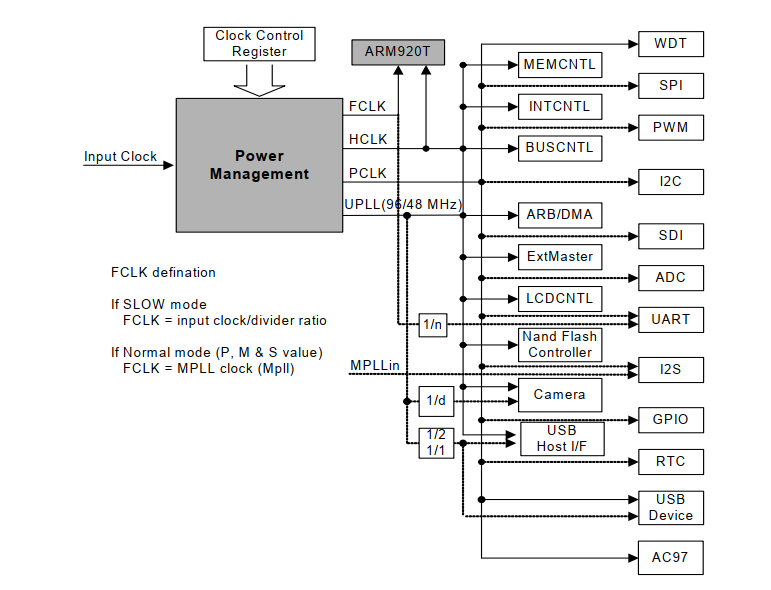

下图为Power Management block在时钟体系中的定位，可以看到，最终的FCLK等输出时钟信号需要Power Management的配合。

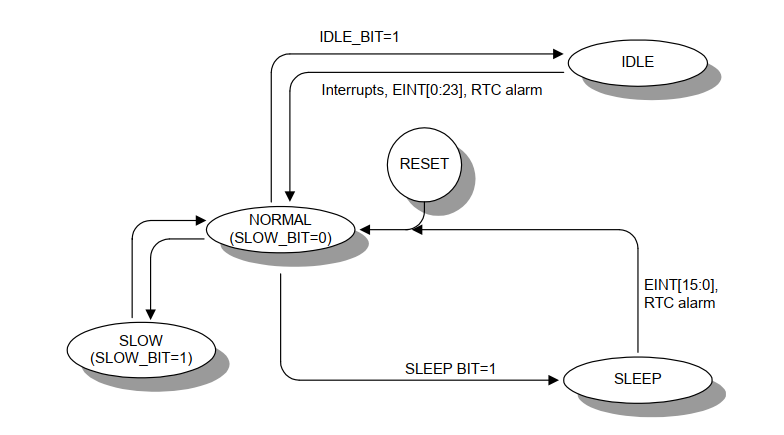

模式切换：以下是芯片手册中对于模式切换的图解：

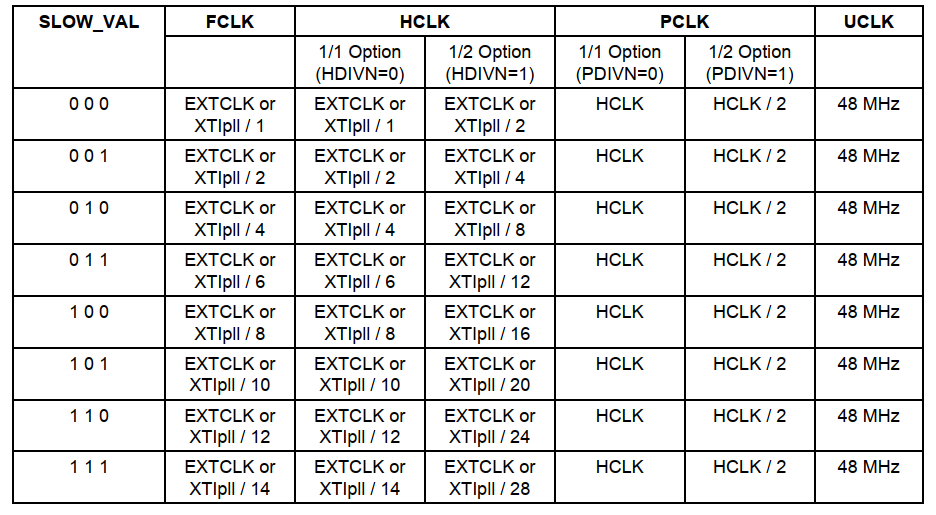

其中SLEEP mode以及IDLE mode需要通过中断来返回NORMAL mode，着重记录NORMAL与SLOW模式间的切换问题：NORMAL==>SLOW:SLOWmode有专门的寄存器(CLOCK SLOW  CONTROL (CLKSLOW) REGISTER)用于开启、配置和关闭，从NORMAL模式转换到SLOW模式时，需要首先配置SLOW_BIT再配置MPLL_OFF关闭MPLL，这时转换为SLOW模式，可以通过配置该寄存器的SLOW_VAL来控制分频，如下图：

其他模式可以参考芯片手册，当然我也是搬运工。

四、配置方法

1、在NORMAL模式下，修改PMS更改PLL配置，当然这会使PLL重新进入LoadTime，在此期间FCLK等持续低电平。

2、在NORMAL模式下，临时开启SLOW模式，并在SLOW期间关闭PLL，这期间FCLK等以SLOW模式下的频率输出，可以更改PLL配置而不至于使内核和外设停止工作。

五、寄存器说明

1、LOCK TIME COUNT REGISTER (LOCKTIME)
PLL的LockTime由该寄存器设置。

2、PLL CONTROL REGISTER (MPLLCON & UPLLCON)

对应上文PMS，可以参照一些经典值来设置PLL输出的频率。
3、CLOCK CONTROL REGISTER (CLKCON)

对应外设、内核的时钟使能等。
4、CLOCK SLOW CONTROL (CLKSLOW) REGISTER

SLOWmode的控制寄存器，可以配置SLOW_VAL，可以使能SLOWbit位，以及开关PLL。
5、CLOCK DIVIDER CONTROL (CLKDIVN) REGISTER

配置分频因子。
6、CAMERA CLOCK DIVIDER (CAMDIVN) REGISTER
