LED是light emitting diode的简写，英文意译就是发光二极管。在电路板上一般用D+数字来表示比如 D5 D13等等。发光二极管的分类，一种是带脚的二极管，一条是长腿，一条是短腿，这种比较好焊接。还有一种是帖片二极管，这种不好焊接。

发光二极管发出不同颜色的光是因为它内部有不同的化学成分。

发光二极管的导电性

发光二极管是属于二极管的一个类别，而二极管有单向导电的特性，电流从正极流向负极的时候才能导通二极管，才会发光。

STC89C52的P20~P27引脚可以分别控制D1~D8是否发光。如果想点亮二极管，就把相对应的单片机引脚设置为低电平。还没有完全明白这是什么原理，目前的一种解释是，发光二极管正极和VCC(正极)相连，设置了对应引脚为低电平这样电路就才能导通了。

update:

我发现没有记录一个问题，就是为什么把引脚设为低电平就能使二极管发光，这个问题挺重要的。

关键是看开发板的原理图

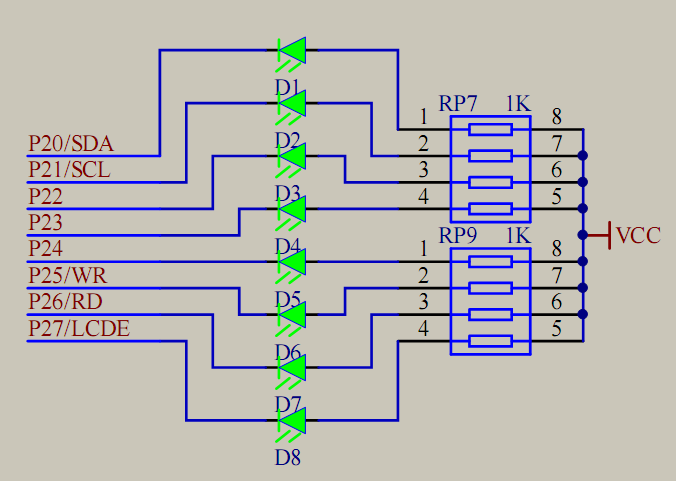

从图上可以看出P20是和D1这个二极管连着的，二极管是有正负级的，它正极和VCC连接着的，是一个高电平，要想让D1亮，D1的负极也就是P20必须是低电平。低电平在程序中是用0表示的，所以才有“如果想点亮二极管，就把相对应的单片机引脚设置为低电平”这么一句话。

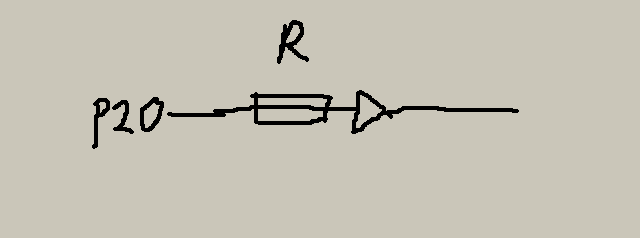

如果是

那么就需要P20设置为高电平才能点亮二极管。

总之这个东西不是固定的，是从电路原理图上看出来的。
