TDK嵌入式控制器 HVC 4420F主要的特性及优点

HVC 4420F是为了驱动小型有刷、步进或无刷电机的产品，它满足了现代汽车对智能执行器提供诊断功能的最新要求。本篇文章就TDK嵌入式控制器 HVC 4420F，针对能够对各位有帮助的信息进行简单易懂的说明。

主要的特性及优点

产品说明

HVC 4220F是为了驱动小型有刷、步进或无刷电机而设计的。产品满足了现代汽车对智能执行器提供诊断功能的最新要求。

64 KB闪存和4 KB SRAM能满足OEM对功能性和诊断的新增需求。而目前OEM采取各自不同的思路和手段来实现诊断。这包括传感器数据融合策略，执行器状态和结果诊断。为确保要求的数据分析，必须实现能够激活底层硬件诊断功能的常规软件，并且要符合OEM的框架来达到合适的集成。因为配置了较大的内存和内嵌诊断组件，HVC 4420F提供了存储能力并能在智能执行器独特的环境中实现诊断功能。

HVC 4420F 是Micronas 高压控制器（HVC）系列中适用于智能执行器的产品。HVC产品把一个ARM®标准的微控制器核心和广泛的附加功能组合起来，以实现汽车及以上应用中特定的紧凑和节约成本的系统设计。以带有64 kB闪存的32位CPU（ARM® Cortex®-M3）驱动，HVC 4420F 包含了计时器/计数器，中断控制器，多频ADC，SPI和增强的PWM，带诊断功能，这对实现安全相关的应用很重要。一个高级的LIN UART ，LIN 2.x 收发器，稳压器都直接和板网连接，实现一体化。多个电源管理模式帮助降低电耗。产品集成了多种集成的数码和模拟电路元件，比如有虚拟起点参考的比较器，电流定标和嵌入式可编程增益放大器，使用于不再需要很多外部元件。

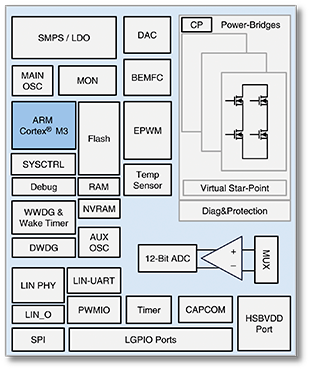

图 1 : HVC4420 框图

因其处理高电压，HVC 4420F支持复杂的电机控制算法，比如永磁同步电机空间矢量调制(SVM)，传感器反馈或者无传感器控制的六步换相，以及多种步进器配置。

图 2 : Sensor-Controlled Block/Six-Step Commutation or Sensor-Controlled Space Vector Modulation.
Motor currents driven by internal MOSFET bridge. For continuous motor currents up to 1000 mA.

图 3 : Stepper Motor Current Control. Motor currents driven by internal MOSFET bridge.
For continuous motor currents up to 500 mA.

HVC 4420F 可选配生产就绪和高灵活性参数可调的固件，成熟的通信、监控和电源管理功能以及配置工具。基于该固件，客户可以快速有效地开发应用软件，优化电机和控制的结合，缩短产品面市时间。

主要应用

格栅门

智能阀和泵

HVAC 阀片

图 4 : HVC 4420F车载应用

主要的特性及优点

全集成

支持OEM 诊断

可重复使用性和灵活性

关键数据
