如何采用STM32单片机实现SPI的驱动

发布者:快乐舞步最新更新时间:2024-04-22 来源: elecfans关键字:STM32  单片机  SPI  驱动 手机看文章 扫描二维码
随时随地手机看文章

前言:每学一个新知识,都会出现很多出错的情况,百度也查不出来,耗费很多时间,主要是不理解底层原理,没太多时间去理解,催得紧。SPI嘛,是人都知道干嘛用的,我一时半会也不知道怎么表达,百度最不缺的就是定义。缺的是实现过程,本少爷花了几十个积分搞了n多个实例,终于总结了要成功实现SPI要哪些奇葩的步骤。

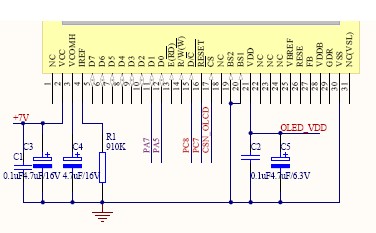

如何采用STM32单片机实现SPI的驱动

正文:

---------------------------------------------配置SPI1的时钟------------------------------------

RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE); //SPI1初始化

//RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI2,ENABLE);//用F0时,方法调错但不报错,搞了一天

---------------------------------------------配置GPIO------------------------------------

//用的PA4567,分别是片选,时钟,复位,MOSI,抱歉MISO当io口作复位了,不能触摸的显示屏,没卵用

//LCD显示屏涉及到DC,低电平发命令,高电平发数据

配置一下GPIO,都是50MHZ的,据说SPI的都是50,除了SCK和SDI(MOSI)是AF_PP,其他都是OUT_PP

因为硬件SPI和模拟SPI的主要区别就在于SCK和MOSI,一个方法帮你搞定了,简直嗨翻天

//DC Data/Command PB1

//CS 片选 PA4

//SCK 时钟 PA5

//REST 复位 PA6

//SDI 数据 PA7

是人都会配了,不会配的也不会学SPI了

---------------------------------------------配置SPI1------------------------------------

//重头戏

void SPI_cfg(void){

SPI_InitTypeDef SPI_InitStructure;

//设置SPI单向或者双向的数据模式:SPI设置为双线双向全双工

SPI_InitStructure.SPI_Direction =SPI_Direction_1Line_Tx; //少爷我只要输出

//设置SPI工作模式:设置为主SPI

SPI_InitStructure.SPI_Mode = SPI_Mode_Master;

//设置SPI的数据大小:SPI发送接收8位帧结构

SPI_InitStructure.SPI_DataSize =SPI_DataSize_8b; //8位够了,16位不会用

//串行同步时钟的空闲状态为di电平

SPI_InitStructure.SPI_CPOL =SPI_CPOL_Low; //时序图说是低电平

//串行同步时钟的第1个跳变沿(上升或下降)数据被采样

SPI_InitStructure.SPI_CPHA =SPI_CPHA_1Edge; //时序图显示高电平采样

//NSS信号由硬件(NSS管脚)还是软件(使用SSI位)管理:内部NSS信号有SSI位控制

SPI_InitStructure.SPI_NSS = SPI_NSS_Soft; //不知有啥用

//定义波特率预分频的值:波特率预分频值为8

SPI_InitStructure.SPI_BaudRatePrescaler =SPI_BaudRatePrescaler_8; //2到256,越低越快

//指定数据传输从MSB位还是LSB位开始:数据传输从MSB位开始

SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB; //不知有啥用

//CRC值计算的多项式

SPI_InitStructure.SPI_CRCPolynomial = 7; //不知有啥用

//根据SPI_InitStruct中指定的参数初始化外设SPIx寄存器

SPI_Init(SPI1, &SPI_InitStructure);

//使能SPI外设

SPI_Cmd(SPI1, ENABLE);

}

---------------------------------------------LCD里的发送命令的方法------------------------------------

//LCD里头还有很多清屏,显示图片汉字的方法,跟SPI没关系,不贴了

功能:液晶写入1字节数据

参数:u8 data

void LCD_WR_DATA8(uint8_t data)

{

LCD_CS_L; //片选低,使能有效

LCD_DC_H; //DC拉高传数据

SPI_I2S_SendData(SPI1, data);//这句话直接省去了我用for循环一个个移位发数据,爽到爆

while(SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET);//感觉有木有都一样,有放在前面的有放在后面的,只知道少了它的话,本来刷屏是蓝色,会变成别的颜色

Delay(1);//被这个延时害惨了,1天找不到错误,就因为没他,1到100都行,但是一少就出错。

Delay(1);//被这个延时害惨了,1天找不到错误,就因为没他,1到100都行,但是一少就出错。

Delay(1);//被这个延时害惨了,1天找不到错误,就因为没他,1到100都行,但是一少就出错。

(说三遍)

LCD_CS_H; //片选高,使能失效

}

结束语:出错都因为delay,不明觉厉

自己完成SPI之后,学到了很多说不出的知识。

好多句子不知道有什么用,都是一次次试的。
