基于51单片机控制的恒流源设计

发布者:SereneDreamer最新更新时间:2024-03-19 来源: elecfans关键字:51单片机控制  恒流源  主控制器 手机看文章 扫描二维码
随时随地手机看文章

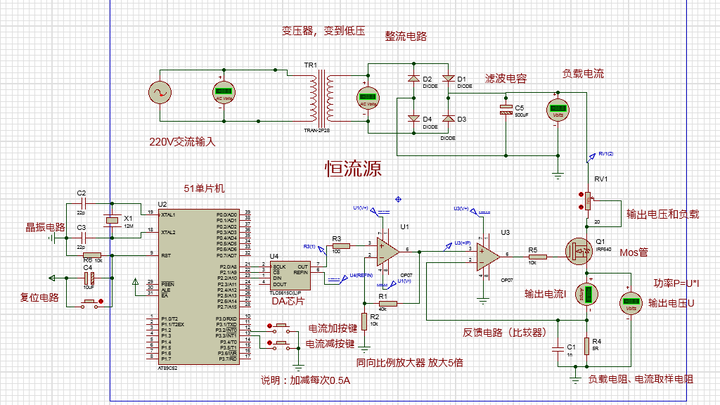

51单片机作为主控制器实现的恒流源设计

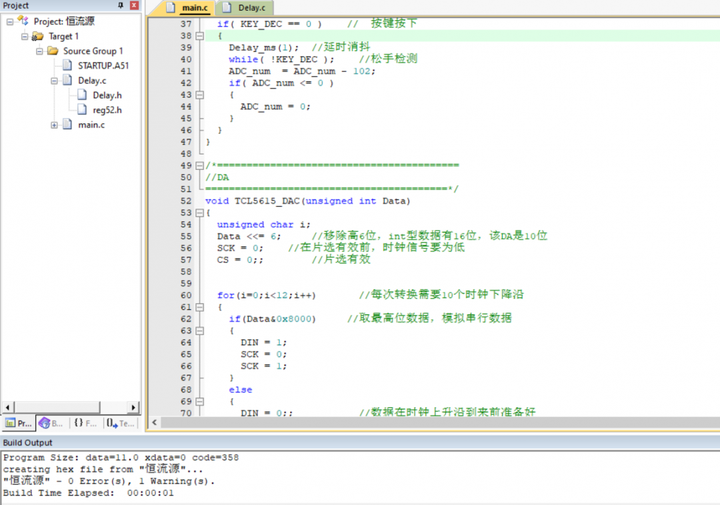

部分程序


#include 'reg52.h' //stc头文件

#include 'Delay.h' //延时头文件


//设置按键

sbit KEY_ADD = P3^2; //加

sbit KEY_DEC = P3^3; //减


//DA

sbit SCK = P2^0;

sbit CS = P2^1;

sbit DIN = P2^2;


int ADC_num = 0;




/*=========================================

//按键扫描处理函数

=========================================*/

void KEY_Scan( void )

{


if( KEY_ADD == 0 ) // 按键按下

{

Delay_ms(1); //延时消抖

while( !KEY_ADD ); //松手检测

ADC_num = ADC_num + 102;

if( ADC_num >= 512 )

{

ADC_num = 512;

}

}


if( KEY_DEC == 0 ) // 按键按下

{

Delay_ms(1); //延时消抖

while( !KEY_DEC ); //松手检测

ADC_num = ADC_num - 102;

if( ADC_num <= 0 )

{

ADC_num = 0;

}

}

}


/*=========================================

//DA

=========================================*/

void TCL5615_DAC(unsigned int Data)

{

unsigned char i;

Data <<= 6; //移除高6位,int型数据有16位,该DA是10位

SCK = 0; //在片选有效前,时钟信号要为低

CS = 0;; //片选有效

for(i=0;i<12;i++) //每次转换需要10个时钟下降沿

{

if(Data&0x8000) //取最高位数据,模拟串行数据

{

DIN = 1;

SCK = 0;

SCK = 1;

}

else

{


wKgZomTH6UKAN6qzAANrwjtwMqo185.png?imageView2/2/w/1000

wKgaomTH6UKABY73AAORmSQ5Ge8290.png?imageView2/2/w/1000
